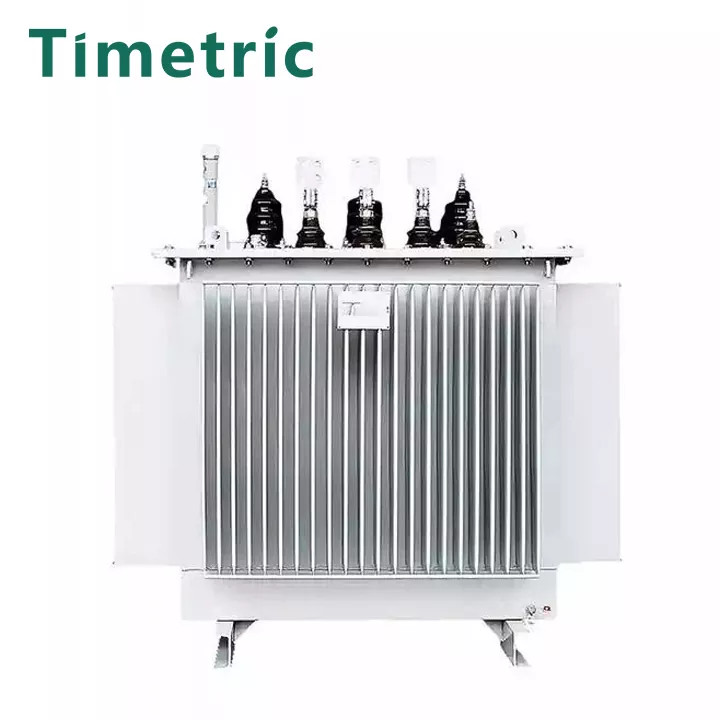

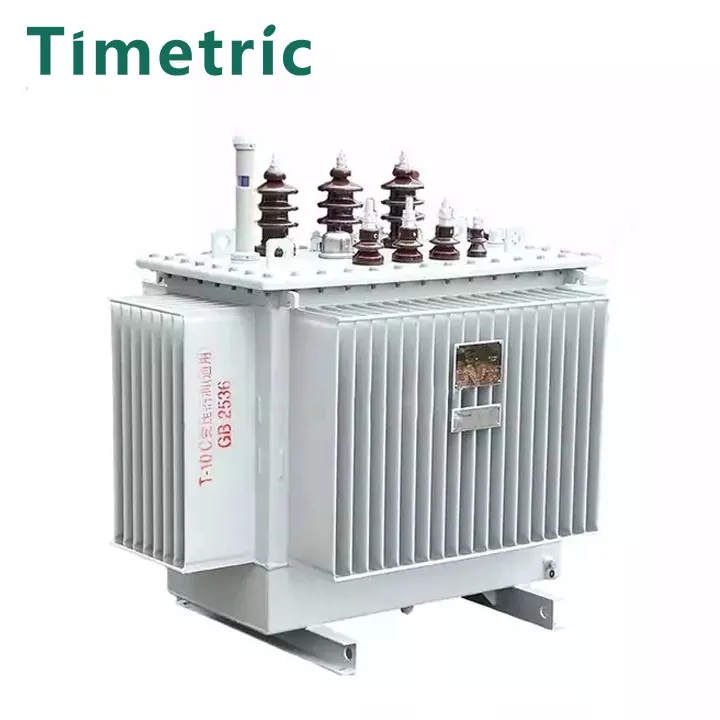

10kV olie ondergedompeld stroomverdelingstransformator

Timetrische elektrische 10kV olie ondergedompelde stroomverdelingstransformator is een van de belangrijke apparatuur in het voeding en distributiesysteem van industriële en mijnbouwbedrijven en civiele gebouwen. Het vermindert de 10 (6) KV- of 35 kV -netwerkspanning tot de 230/400V busspanning die door gebruikers wordt gebruikt. Dit type product is geschikt voor AC 50 (60) Hz, driefasige maximale nominale capaciteit 2500kVA (eenfase maximaal nominale capaciteit 833kVA, een enkele fase transformator is over het algemeen niet aanbevolen), kan worden gebruikt binnen (buiten), kan worden geïnstalleerd op palen wanneer de capaciteit is 315 kva en lager, de ambient temperatuur is niet hoger dan 40 ℃, niet lager dan 40 ℃, niet lager dan 40 ℃, niet lager dan 40 is 30 ℃, de hoogste jaarlijkse gemiddelde temperatuur is 20 ℃, de relatieve vochtigheid is niet groter dan 90% (omgevingstemperatuur 25 ℃) en de hoogte is niet groter dan 1000 m. Als het niet aan de bovenstaande gebruiksvoorwaarden voldoet, moet dit op de juiste manier worden aangepast volgens de relevante bepalingen van GB6450-86.

Het kan worden onderverdeeld in driefasige transformatoren en eenfase-transformatoren. In driefasige stroomsystemen worden over het algemeen driefasige transformatoren gebruikt. Wanneer de capaciteit te groot is en wordt beperkt door transportomstandigheden, kunnen drie eenfase-transformatoren ook worden gebruikt om een ​​transformatiegroep te vormen in het driefasige voedingssysteem.

Kronkelend onderscheid:

Het kan worden onderverdeeld in twee-windende transformatoren en drie-windende transformatoren. Gemeenschappelijke transformatoren zijn twee-windende transformatoren, dat wil zeggen, er zijn twee wikkelingen op de ijzeren kern, de ene is de primaire wikkeling en de andere is de secundaire wikkeling. De driewindende transformator is een transformator met een grotere capaciteit (boven 5600 kVA) en wordt gebruikt om drie verschillende spanningstransmissielijnen aan te sluiten. In speciale gevallen worden ook satonstransformatoren met meer wikkelingen gebruikt.

Parameters -tabel

Werkomgeving:

Timetrisch elektrisch:

Onder normale gemiddelde omstandigheden kunnen olie-onderdompelde transformatoren of droge-type transformatoren worden geselecteerd, zoals industriële en mijnbouwbedrijven, agrarische onafhankelijke of bijgevoegde onderstations, onafhankelijke substations voor de gemeenschap, enz. De beschikbare transformatoren zijn S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Temperatuuromgeving

① mainain langetermijnstabiliteit op 220 ℃

②kan weer op korte termijn werking bij 350 ℃

③ ③ ③ ③Ain stabiele prestaties over een breed scala van temperatuur en vochtigheid

④ zal niet smelten, stromen of ondersteunen bij 250 ℃

⑤ zal niet giftige of corrosieve gassen vrijgeven bij 750 ℃

Elektriciteitsbelasting

1) De capaciteit van de distributietransformator moet worden gecombineerd met de faciliteitscapaciteit van verschillende elektrische apparatuur om de berekende belasting te berekenen (in het algemeen exclusief brandbelasting). De gecompenseerde schijnbare capaciteit is de basis voor het selecteren van de capaciteit en het aantal transformatoren. Het laadpercentage van een algemene transformator is ongeveer 85%. Deze methode is relatief eenvoudig en kan worden gebruikt om de capaciteit te schatten.

2) GB/T17468-1998 "Richtlijnen voor de selectie van stroomtransformatoren" beveelt aan dat de capaciteit van distributietransformatoren moet worden bepaald op basis van GB/T15164-94 "Laadrichtlijnen voor laadrichtlijnen voor olie-immers-voedingsvermogen" OR GB/T17211-1998 "Laadrichtlijnen voor droge Type Power Transformers" en berekende ladingen. De bovenstaande twee richtlijnen bieden computerprogramma's en laaddiagrammen voor normale cyclus om de capaciteit van distributietransformatoren te bepalen.

Functies en voordelen van transformatoren

Kenmerken en voordelen:

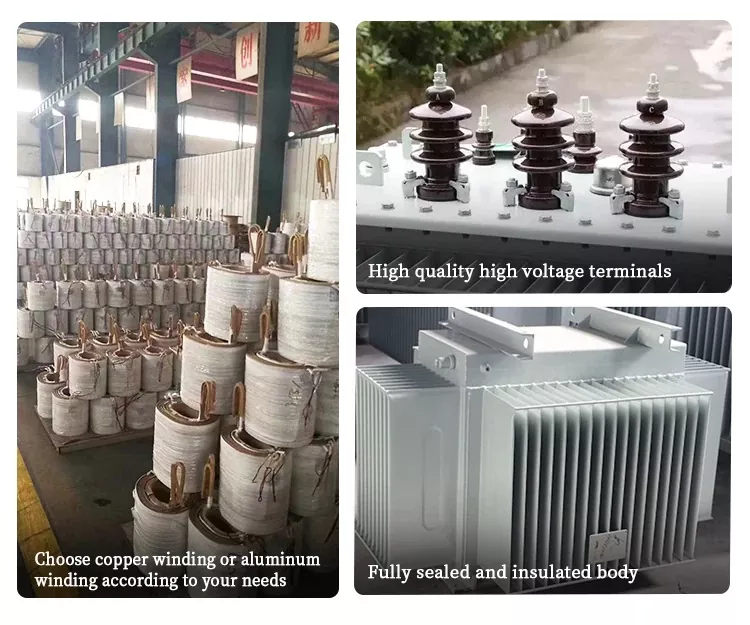

A. 10KV olie ondergedompelde vermogensverdelingstransformator laagspanning wikkelingen nemen over het algemeen een cilindrische structuur aan met koperen folie rond de as, behalve voor kleine capaciteit met behulp van koperen geleiders; Hoogspanningswikkelingen nemen een cilindrische structuur van meerdere laags aan, zodat de verdeling van de ampere-bocht van de wikkeling in evenwicht is, het lekkage magnetische veld is klein, de mechanische sterkte is hoog en de kortsluitingsweerstand is sterk.

B. De kern en wikkeling worden elk bevestigd. De bevestigende onderdelen zoals de hoogte van het apparaat en de laagspanningskabel zijn uitgerust met zelfvergrendelijke anti-loseringsmoeren. De niet-hangende kernstructuur wordt aangenomen, die de trilling van transport kan weerstaan.

C. De spoel en de kern zijn vacuüm gedroogd en de transformatorolie neemt vacuümoliefiltratie en olieinjectieprocessen aan om het vocht in de transformator te minimaliseren.

D. De olietank neemt golfplaten aan, die een ademhalingsfunctie hebben om de volumeverandering van olie veroorzaakt door temperatuurveranderingen te compenseren. Daarom heeft dit product geen olieopslagkast, wat uiteraard de hoogte van de transformator vermindert.

e. Aangezien het gegolfde vel de olieopslagkast vervangt, wordt de transformatorolie geïsoleerd van de buitenwereld, wat effectief de binnenkomst van zuurstof en vocht voorkomt en de achteruitgang van de isolatieprestaties veroorzaakt.

F. Op basis van de bovengenoemde vijf prestatiepunten is ervoor gezorgd dat de olie-stimulator transformator tijdens het normale werking niet hoeft te veranderen, wat de onderhoudskosten van de transformator aanzienlijk verlaagt en de levensduur van de transformator verlengt.

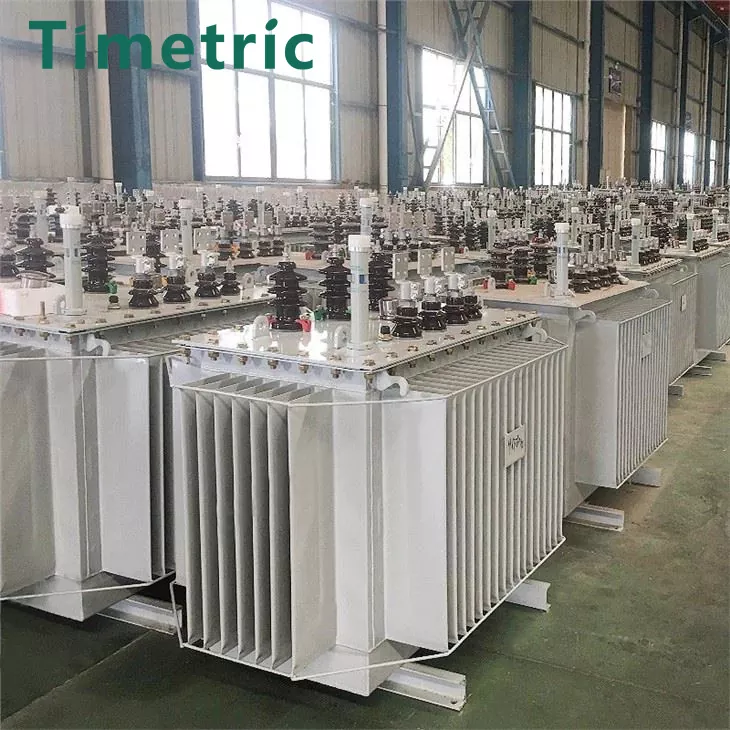

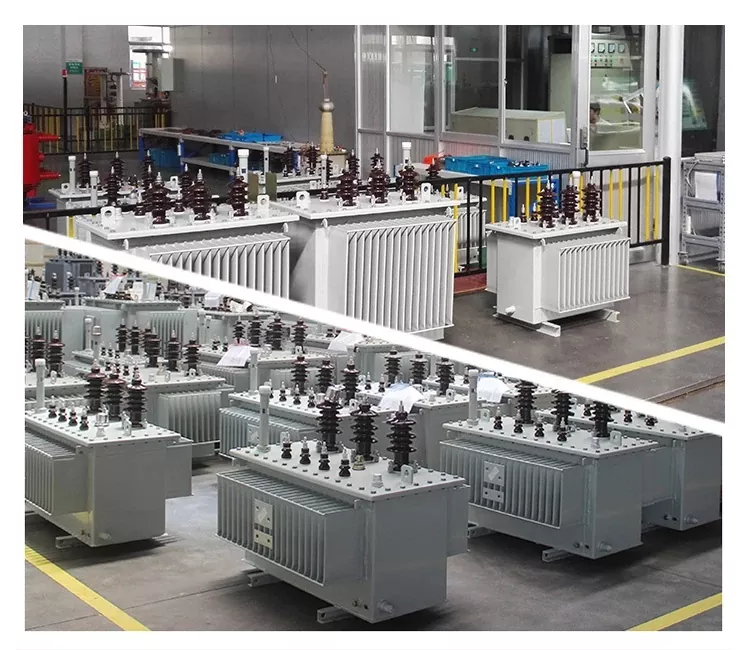

Product echt schot

FAQ

Kan uw bedrijf op maat gemaakte 10kV olie -ondergedompelde stroomdistributietransformator bieden?

Natuurlijk, geef alle vereisten van de olie-stimules transformator zoveel mogelijk, zoals: spanning, capaciteit, spanningsverhouding, frequentie, producttoepassingsbereik, koelmethode, enz.

Wat is uw snelste levertijd?

Onder normale omstandigheden accepteren we vragen van klanten, communiceren en bevestigen we de specifieke parameters van de olie-onderdrukte transformator, en de werkelijke productietijd wordt bepaald volgens de aankoophoeveelheid.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
