33 kV SF6 stroomonderbreker

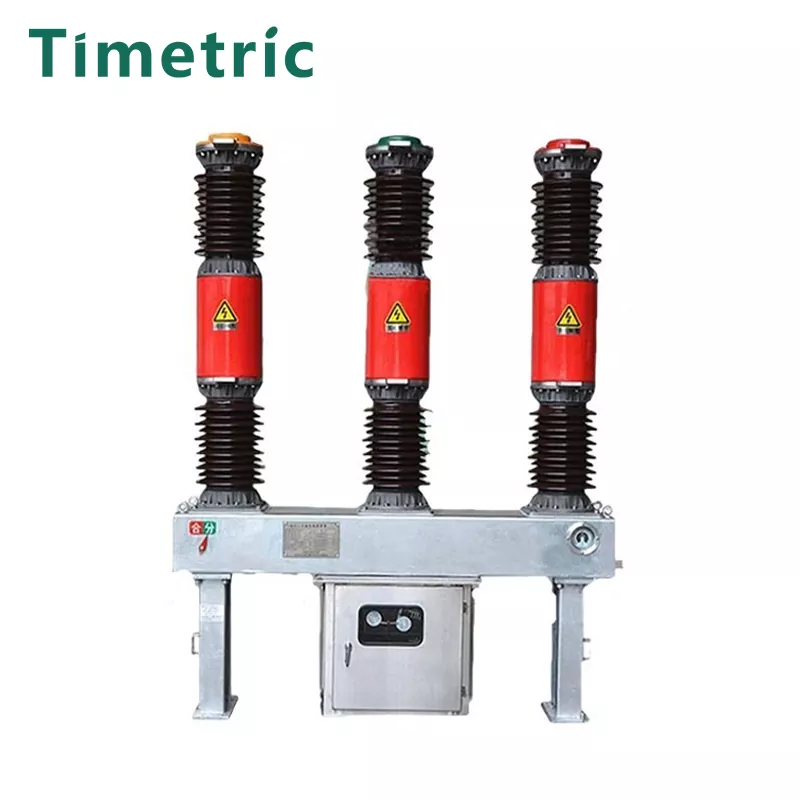

Item: 33 kV SF6 stroomonderbreker

De 33KV / 36KV SF6 -stroomonderbreker biedt openstaande openingsprestaties met een onder druk onder drukterruis, bezittershort boog brandende tijd en lange elektrische levensduur.

Belangrijkste kenmerken:

Porseleinen kolomstructuur:

1. Beschikt over een discreet ontwerp met driefasen.

2. Bevat een onderdrukkende onderbrekerskamer voor elke fase.

3. De drie fasen worden onderling verbonden via koperen leidingen voor uniforme gasverdeling.

Hoofdcomponenten:

1. Pilaar porseleinen vaas.

2. Huidige transformator.

3. Onderbreker.

4. Adsorber.

5. Transmissiebox.

6. Sluitstang.

7. Onderste frame.

8. Mechanisme in de lente.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Item: 33 kV SF6 stroomonderbreker

De 33kV / 36KV SF6 -stroomonderbreker is ontworpen om efficiënt te werken onder de volgende omgevingscondities:

Installatiemethode:

Zijkant gemonteerd of op het midden gemonteerd.

Omgevingstemperatuur:

Bovengrens: +40 ° C

Ondergrens: -30 ° C

Hoogte:

Geschikt voor hoogtes ≤2000m.

Voor hoogten boven 2000m moet het nominale isolatieniveau dienovereenkomstig worden aangepast.

Winddruk:

Niet meer dan 700 pa (gelijk aan een windsnelheid van 34 m/s).

Seismische weerstand:

Ontworpen om aardbevingen van intensiteit tot 8 graden te weerstaan.

Verontreinigingsniveau:

Geschikte Forclass I -vervuilingsniveaus.

Dagelijkse temperatuurverschil:

Maximale variatie mag niet hoger zijn dan 25 ° C.

Mogelijke oorzaken van falen van het elektrische circuit

Item: 33 kV SF6 stroomonderbreker

SF6 gasuitputting of besmetting

Lage SF6 -druk: als de SF6 -gasdruk onder het vereiste niveau daalt, kan deze de diëlektrische sterkte en onderbrekingsmogelijkheden van de stroomonderbreker in gevaar brengen.

Vochtbesmetting: de aanwezigheid van vocht in SF6 kan zijn isolerende eigenschappen afbreken en leiden tot boog volgen of zelfs interne afbraak.

Gaslekkage: lekken in de onderbreker of afdichtingen kunnen leiden tot verlies van gasdruk, wat leidt tot falen bij circuitonderbreking.

Mechanische storingen

Springmechanisme storing: als het veermechanisme dat wordt gebruikt voor het bedienen van de breker mislukt, kan dit voorkomen dat de breker correct wordt geopend of gesloten.

Gedragen of beschadigde contacten: na verloop van tijd kunnen de onderbrekerscontacten verslijten, wat leidt tot slechte prestaties of het niet openen van het circuit onder belasting.

Defect transmissiemechanisme: problemen in de transmissiebox of aansluitende staven kunnen de werking van de breker belemmeren, wat leidt tot storing.

Elektrische problemen

Bogen: onvoldoende boog blussen als gevolg van slechte SF6 -gasdruk of verontreiniging kan aanhoudende boogen veroorzaken, wat de contacten kan beschadigen en de kamer kan worden onderbroken.

Kortsluiting of overbelasting: overbelasting of externe fouten (bijv. Kortcircuits) kunnen ertoe leiden dat de breker niet struikelt of overmatige warmte en schade aan de internals veroorzaakt.

Onjuiste struikelen: storingen in de struikelspoel, relais of beschermingscircuits kunnen voorkomen dat de breker fouten detecteert of correct reageert.

Omgevingsfactoren

Temperatuuruiteiken: overmatige warmte of koude buiten het gespecificeerde werkbereik kan de prestaties van de breker beïnvloeden, met name de gasdruk en mechanische componenten.

Seismische trillingen: overmatige trillingen van nabijgelegen aardbevingen kunnen de werking van de breker verstoren, vooral als de structuur niet correct is gemonteerd of beveiligd.

Contaminantophoping: stof, vuil en andere omgevingsverontreinigingen kunnen zich ophopen, wat de isolerende eigenschappen en mechanische functionaliteit van de breker beïnvloedt.

Onjuist onderhoud of werking

Gebrek aan regelmatig onderhoud: het niet uitvoeren van routinematige inspecties, gasdrukcontroles en mechanische testen kunnen leiden tot niet -gedetecteerde slijtage of fouten.

Menselijke fout: onjuiste installatie, instellingsaanpassingen of operationele fouten kunnen leiden tot onjuist werking van de breker.

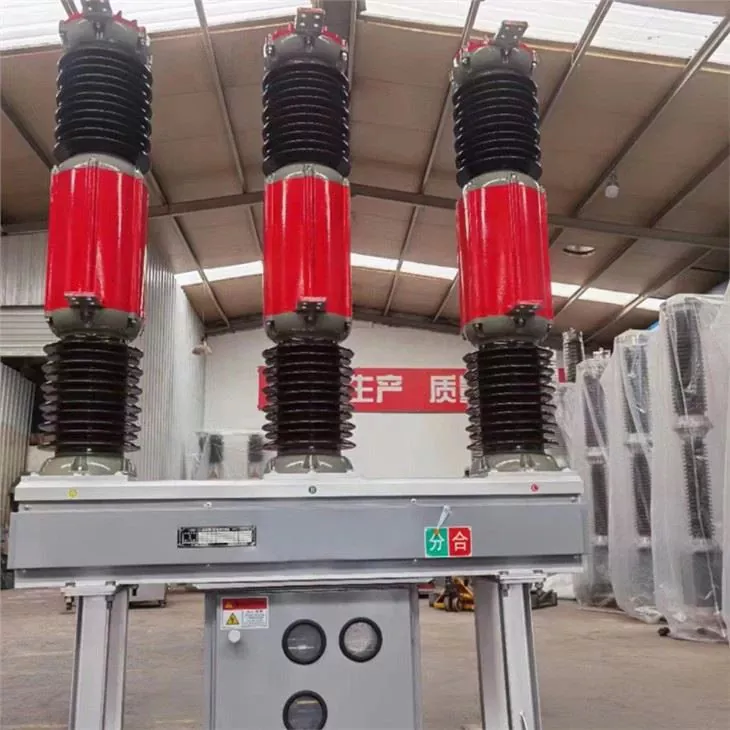

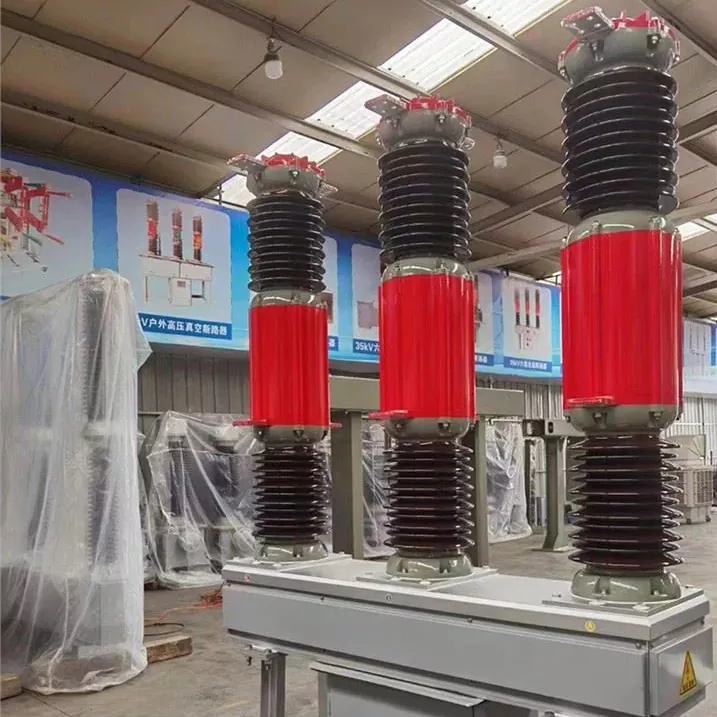

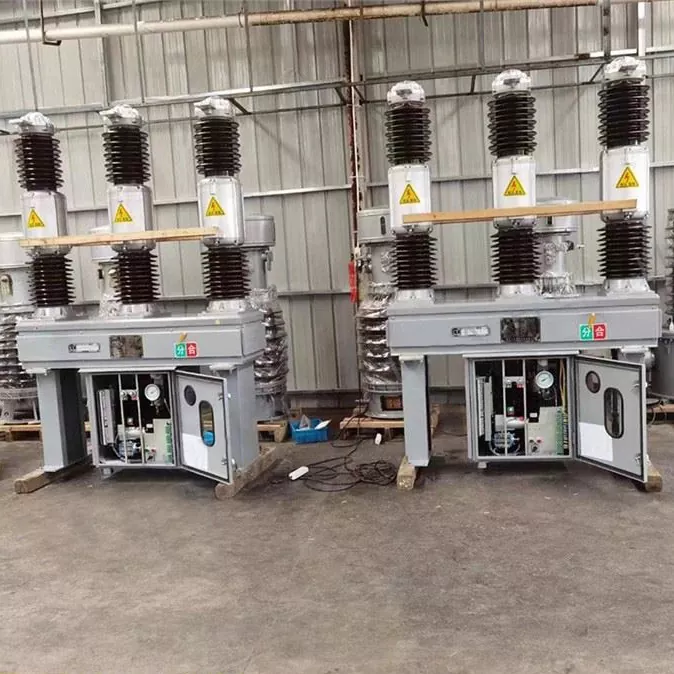

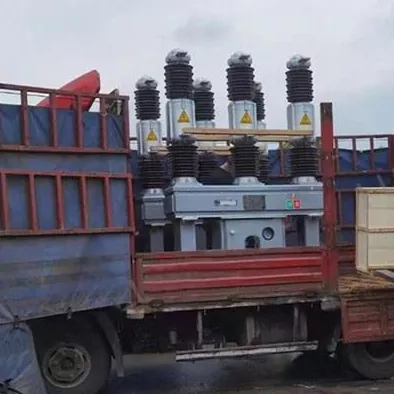

Product echt schot

FAQ

V1: Wat is het bedieningsprincipe van een 33kV / 36kV SF6 -stroomonderbreker?
A1: De 33KV / 36KV SF6 -stroomonderbreker maakt gebruik van zwaveldhexafluoride (SF6) Gas als het onderbrekingsmedium. Het SF6-gas biedt uitstekende diëlektrische eigenschappen en boog-quenching-mogelijkheden. Wanneer een fout optreedt, opent de breker en wordt het gas onder druk gezet om de boog te doven, waardoor een efficiënte werking en bescherming van het elektrische systeem wordt gewaarborgd.

V2: Wat is de nominale spanning van de 33KV / 36KV SF6 -stroomonderbreker?
A2: De nominale spanning van de 33KV / 36KV SF6 -stroomonderbreker is meestal 33kV of 36KV, ontworpen voor gebruik in middelgrote spanningsvermogensystemen.

V3: Hoe draagt ​​SF6 -gas bij aan de prestaties van de stroomonderbreker?
A3: SF6-gas heeft een superieure diëlektrische sterkte, die 2-3 keer dat van lucht is. Het heeft ook uitstekende boog-uitgestrekte eigenschappen en helpt de boog snel te blussen wanneer de breker opent. Dit zorgt voor betrouwbaardere en efficiëntere bescherming van elektrische systemen onder foutomstandigheden.

V4: Welk onderhoud is vereist voor de 33kV / 36kV SF6 -stroomonderbreker?
A4: De 33KV / 36KV SF6 -stroomonderbreker vereist regelmatig onderhoud om de voortdurende functionaliteit te waarborgen. Belangrijkste taken zijn:

· Monitoring van de SF6 -gasdruk en zorgt voor geen lekken.

· Controleer de mechanische werking van het veermechanisme.

· Inspecteren van de onderbrekerscontacten op slijtage.

· Het reinigen en controleren van de externe onderdelen om ervoor te zorgen dat er geen milieuverontreinigingen zijn die de prestaties beïnvloeden.
