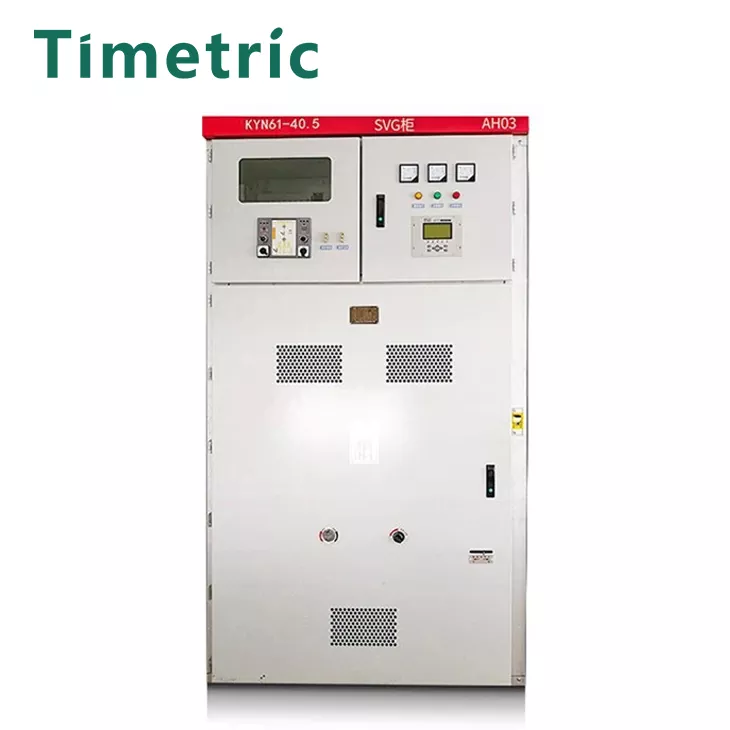

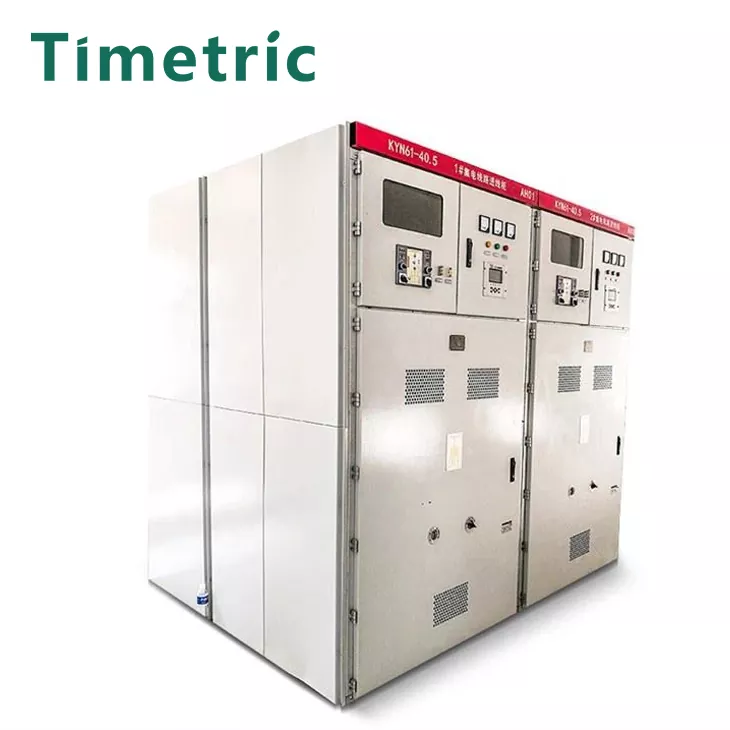

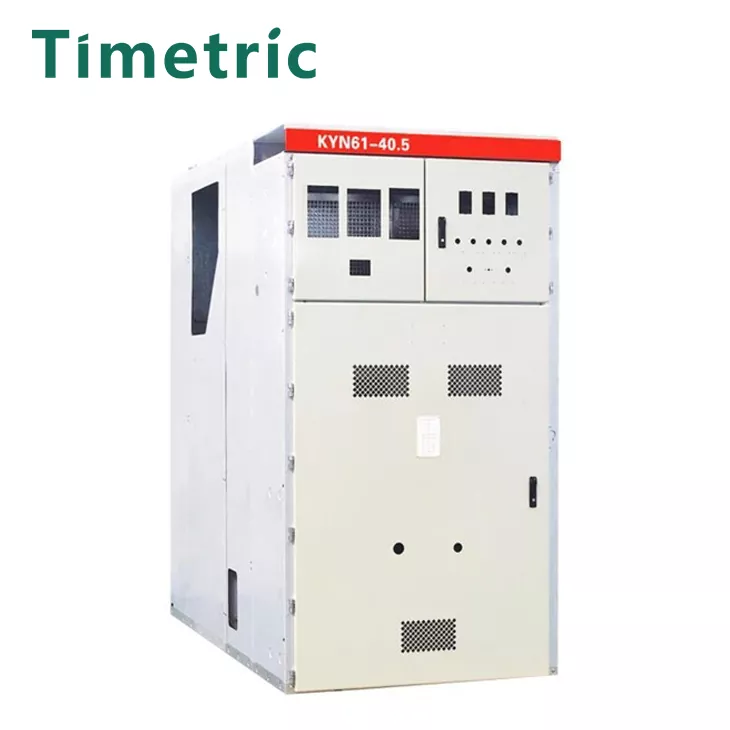

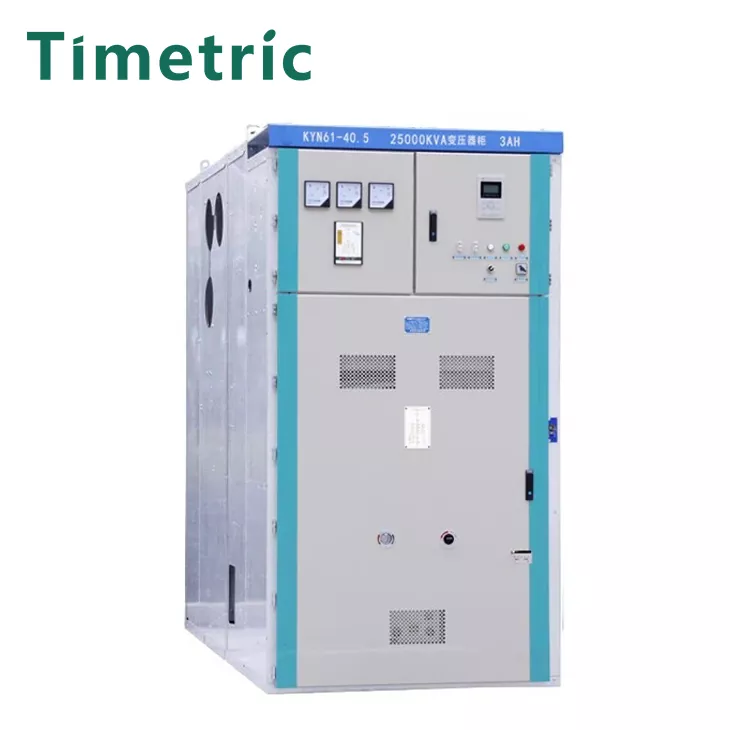

33kV MV HV Medium High Voltage Electric Switchgear

Timetrische elektrische 33KV MV HV Medium Hoogspanning Elektrische schakelgeschikte Armede verwijderbare AC-metaal ingesloten schakelaar (hierna aangeduid als Switchgear) is een driefasige AC 50Hz, nominale spanning 30KV ~ 40,5KV indoor complete stroomverdelingsapparaat. Het wordt gebruikt voor het ontvangen en distribueren van elektrische energie in energiecentrales, onderstations en industriële en mijnbouwbedrijven en speelt de functies van het regelen, beschermen en detecteren van circuits. Het kan ook worden gebruikt op plaatsen met frequente bewerkingen. De kenmerken ervan omvatten de all-metal modulaire assemblagestructuur, gemaakt van geïmporteerde anti-corrosie aluminium-zinkplaat, hoge precisie, lichtgewicht en goede sterkte; breed aanpassingsvermogen, sterke uitwisselbaarheid en de trolley is uitgerust met werkpositie en testpositie, die veilig en betrouwbaar is; De kabelruimte is uitgerust met aardingsschakelaar, overspanningsbeveiligingsapparaat, enz., Die voldoet aan de vereisten van de "vijf bescherming" en is uitgerust met een drukvergelegend kanaal om een ​​veilige werking te garanderen.

1. All-metalen modulaire assemblagestructuur, het kastlichaam is gemaakt van geïmporteerde aluminium-zinkplaat met sterke corrosieweerstand, geen oppervlaktebehandeling is vereist, het wordt verwerkt door CNC-apparatuur met een hoge precisie en gebruikt geavanceerde meervoudige vouwtechnologie. De verbinding is verbonden met klinknagels en hoogwaardig bouten, die een hoge precisie, lichtgewicht en goede sterkte zijn.

2. breed aanpassingsvermogen en sterke uitwisselbaarheid. De trolley is uitgerust met werkpositie en testpositie en elke positie heeft positionerings- en display -apparaten, die veilig en betrouwbaar zijn.

3. De kabelruimte is uitgerust met aardingsschakelaar, overspanningsbeveiligingsapparaat, enz. Het voldoet volledig aan de vereisten van de "vijf bescherming". Elke kamer is uitgerust met een overdrukkanaal om de persoonlijke veiligheid van de operator te waarborgen.

Belangrijkste technische parameters

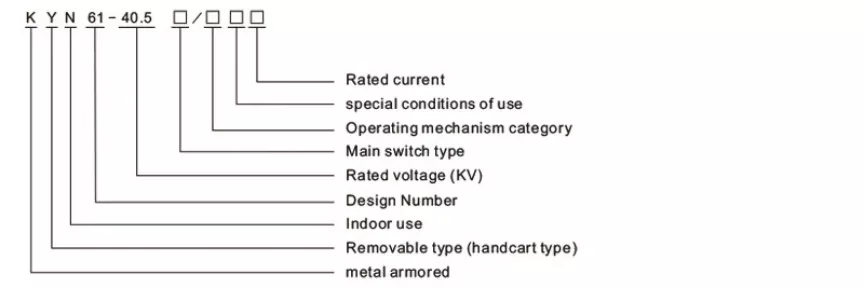

Modelbeschrijving

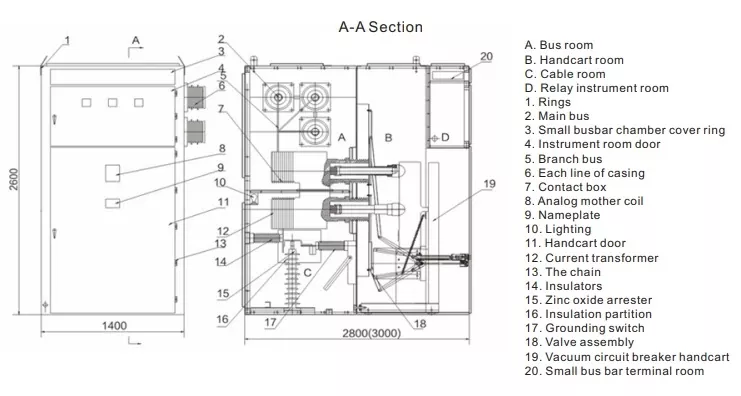

Structuur en montagedimensies

Werkomgeving:

Timetrische elektrische 33kV MV HV Medium Hoogspanning Elektrische schakelgebruikomgeving ：

1. De bovengrens van omgevingsluchttemperatuur: +40 ℃, de ondergrens: -10 ℃, de dagelijkse gemiddelde temperatuur is niet groter dan 35 ℃;

2. De hoogte is niet groter dan 1000 m;

3. De dagelijkse gemiddelde relatieve vochtigheid is niet meer dan 95%en het maandelijkse gemiddelde is niet meer dan 90%;

4. De aardbevingsintensiteit is niet groter dan 8 niveaus;

5. De dagelijkse gemiddelde waterdampdruk is niet groter dan 2,2 kPa en het maandelijkse gemiddelde is niet groter dan 1,8 kPa;

6. Er is geen brand, explosie, ernstige vervuiling, chemische corrosie en ernstige trillingen.

7. Speciale arbeidsomstandigheden, bij gebruik onder de normale omgevingscondities die de gespecificeerde voorwaarden overschrijden, worden door de gebruiker en de fabrikant onderhandeld.

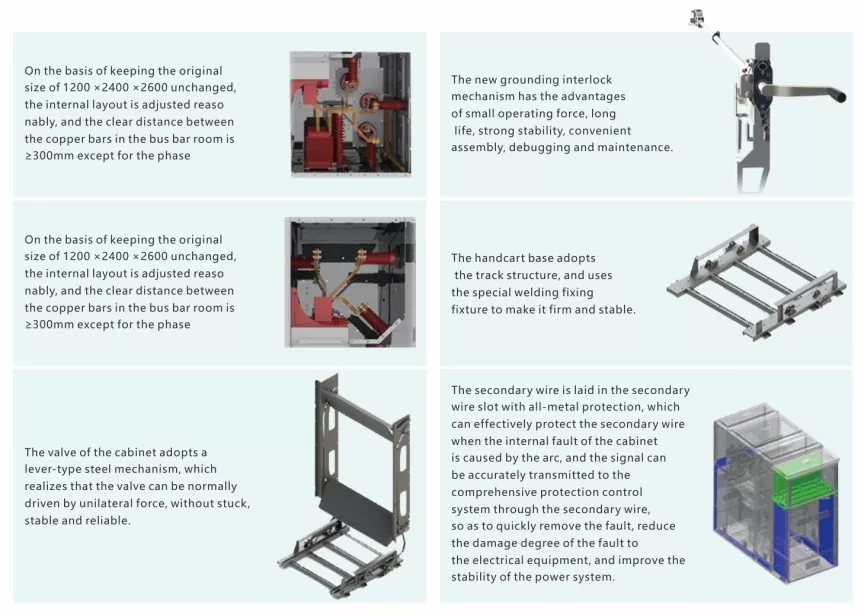

Voordelen en functies van Switchgear

33KV MV HV Medium High Voltage Electric Switchgear omvat de volgende aspecten:

1. Metalen pantser, geassembleerde structuur, meerdere combinatieschema's.
2. De kast is gemaakt van aluminium-zinkplaat, verwerkt door CNC-apparatuur en lasersnijapparatuur, met behulp van geavanceerde meervoudige vouwtechnologie, verbonden met klinknoten en hoogwaardig bouten, met hoge precisie, corrosieweerstand, lichtgewicht, hoge sterkte en veelzijdigheid van sterke onderdelen.
3. Het kan worden uitgerust met een verscheidenheid aan vacuümstroomonderbrekers en SF6-stroomonderbrekers, met brede bruikbaarheid, hoge betrouwbaarheid en onderhoudsvrij het hele jaar door.
4. De trolley heeft drie posities: werken, testen en loskoppelen. Elke positie heeft een positionerings- en display -apparaat, dat veilig en betrouwbaar is.
5. Alle soorten trolleys zijn op een modulaire manier geconfigureerd om ervoor te zorgen dat dezelfde specificatie -trolleys vrij kunnen worden verwisseld.
6. De in elkaar grijpen tussen de hoofdschakelaar, de trolley- en schakelkastdeur neemt geforceerde mechanische vergrendeling aan om te voldoen aan de functie "Five Protection".
7. Alle bewerkingen kunnen worden uitgevoerd met de kastdeur gesloten.
8. De kabelruimte heeft voldoende ruimte en kan meerdere kabels aansluiten.
9. De snelle aardingsschakelaar wordt gebruikt voor aardings- en lus kortsluiting.
10. Het schaalbeveiligingsniveau is IP3X en het beveiligingsniveau is IP2X wanneer de trolleyramedeur open is.
11. Elke hoogspanningsruimte heeft een onafhankelijk drukverlichtingskanaal om persoonlijke veiligheid te garanderen.
12. Volgen aan GB3906, IEC298 en andere normen.

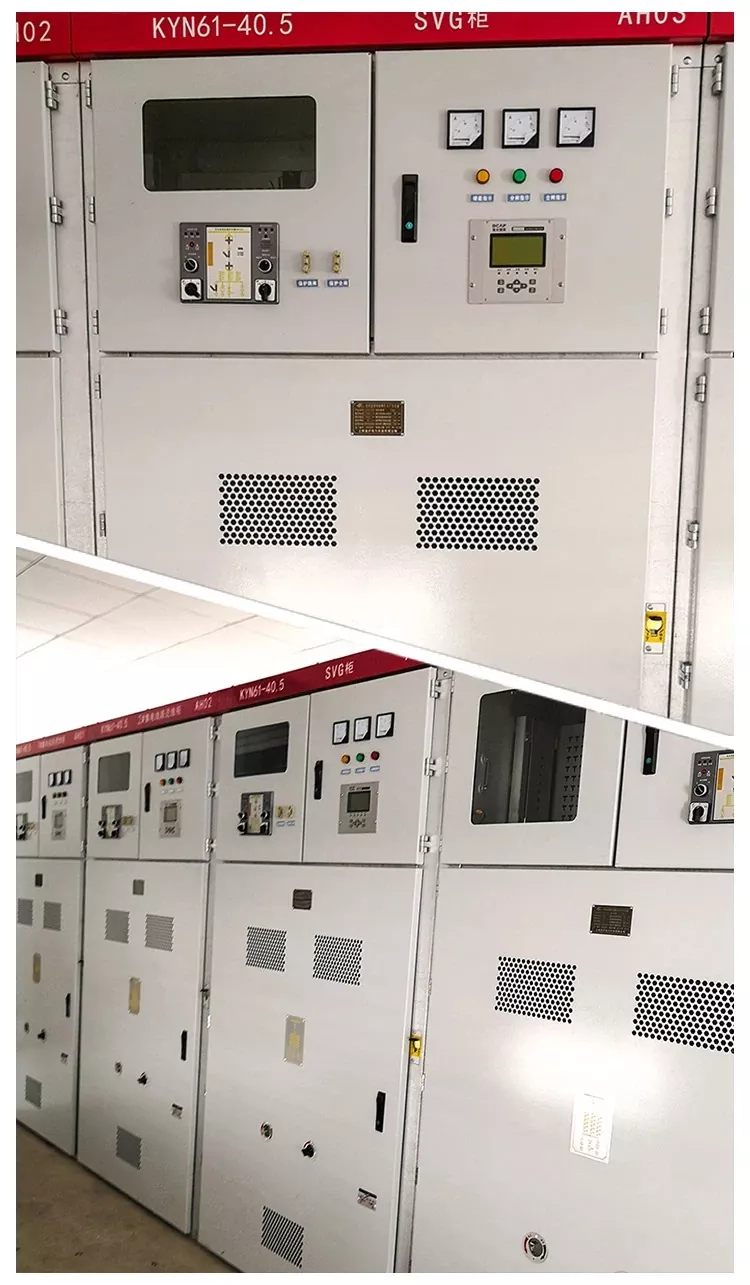

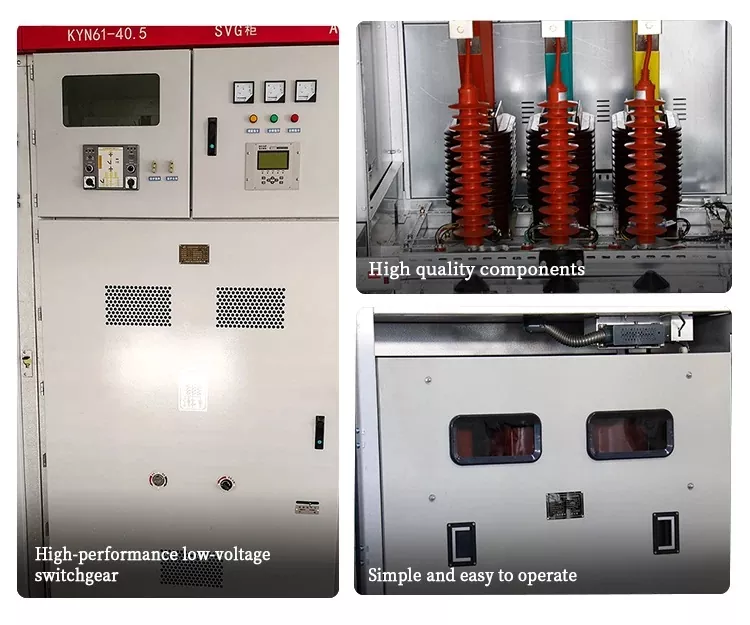

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?
Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
