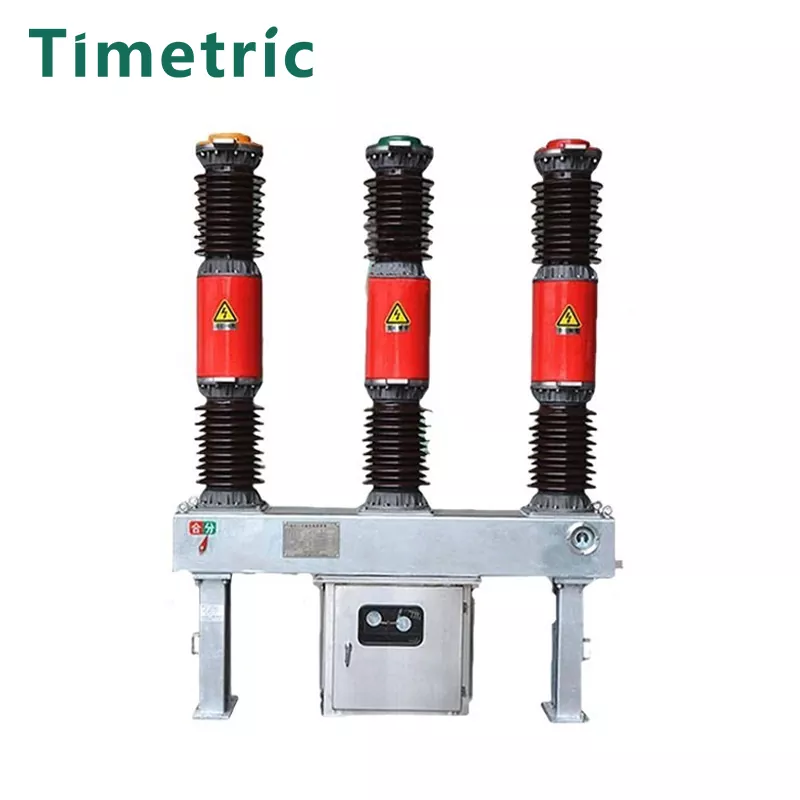

40.5KV 33KV 36KV SF6 Circuit

Item: 40.5KV 33KV 36KV SF6 -stroomonderbreker

De SF6-stroomonderbreker van 40,5 kV, 33KV en 36KV is ontworpen voor driefasige AC 50Hz, 35kV vermogenstransmissie- en distributiesystemen. Het dient als een besturings- en beschermingsapparaat en kan ook worden gebruikt als een tie -stroomonderbreker of voor het schakelen van condensatorbanken.

Kenmerken van SF6 -gas:

Dichtheid: SF6 -gas is 5.135 keer zwaarder dan lucht.

Kookpunt: -60 ° C bij atmosferische druk.

Chemische stabiliteit: onder 150 ° C blijft SF6 chemisch inert en reageert niet met metalen, kunststoffen of andere materialen in de stroomonderbreker.

ARC-ontleding: wanneer ontleed onder de hoge temperatuur van een boog, wordt SF6 snel opnieuw gesynthetiseerd na uitsterven van het boog, zonder koolstofgehalte en geen risico op oxidatie als gevolg van luchtcontact.

Diëlektrische sterkte:

Bij 1 atm heeft SF6 2-3 keer de diëlektrische luchtsterkte.

Bij 3 atm, kan de diëlektrische sterkte die van traditionele isolerende oliën ontmoeten of overtreffen.

Onderbroken prestaties: SF6 heeft een uitzonderlijke onderbrekingscapaciteit, 100 keer die van lucht in een eenvoudige open kamer. Aangezien de boogstroom nul nadert, helpt een kern op hoge temperatuur in de boogkolom-initiatief door een niet-geleidende laag-de diëlektrische sterkte van de boog gap snel herstellen nadat de stroom nul passeert.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Item: 40.5KV 33KV 36KV SF6 -stroomonderbreker

Installatie- en bedrijfsomstandigheden

Installatiemethode: zijkant gemonteerd, op het midden gemonteerd

Omgevingsluchttemperatuur:

Hoog: + 40 ° 100

Laag: -30 ° 100

Hoogte: ≤2000m (voor hoogten boven 2000m, verhoog het nominale isolatieniveau dienovereenkomstig)

Winddruk: ≤700 PA (gelijkwaardig aan de windsnelheid van 34 m/s)

Seismische intensiteit: maximaal 8 graden

Contaminatieniveau: Klasse I

Maximale dagelijkse temperatuurvariatie: ≤25 ° C

Mogelijke oorzaken van falen van het elektrische circuit

Item: 40.5KV 33KV 36KV SF6 -stroomonderbreker

Onvoldoende isolatie: achteruitgang of verontreiniging van isolatiemateriaal kan leiden tot afbraak.

Vocht binnendringen: binnenkomst van vocht in de SF6 -gaskamer kan de diëlektrische sterkte verminderen en tot fouten leiden.

Gaslekkage: lekkage van SF6 -gas kan isolatie en onderbrekingsmogelijkheden verminderen.

Mechanische storingen: versleten of beschadigde bewegende delen, zoals mechanismen in de stroomonderbreker, kunnen de werking aantasten.

Contacterosie: frequent schakelen kan erosie van contactpunten veroorzaken, waardoor de effectiviteit van de stroomonderbreker wordt verminderd.

Overbelasting: overmatige stroom voorbij de nominale capaciteit kan leiden tot oververhitting en schade.

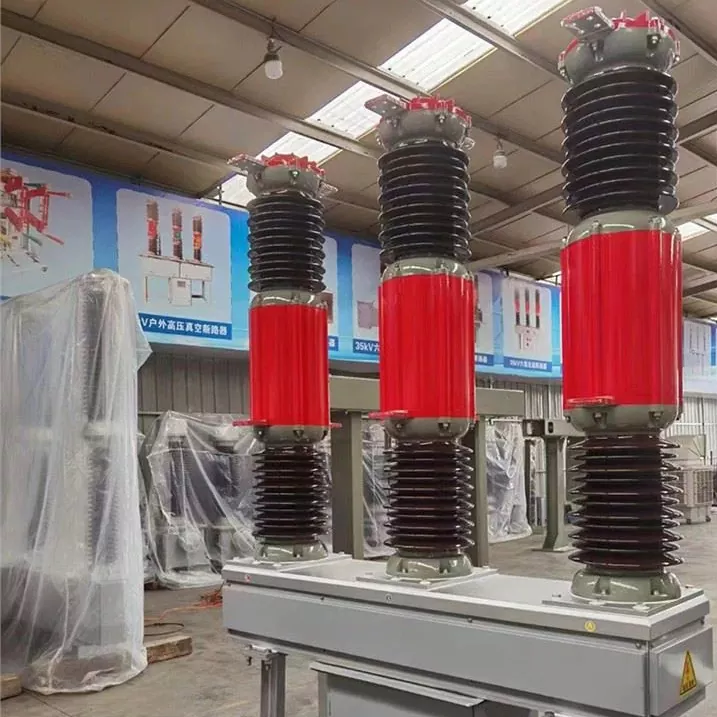

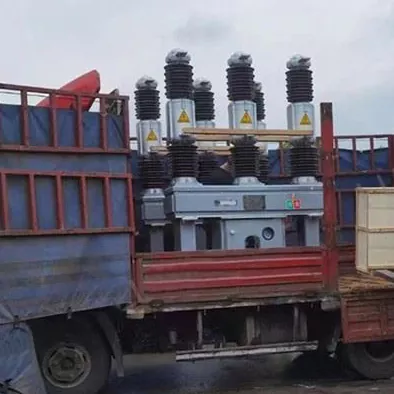

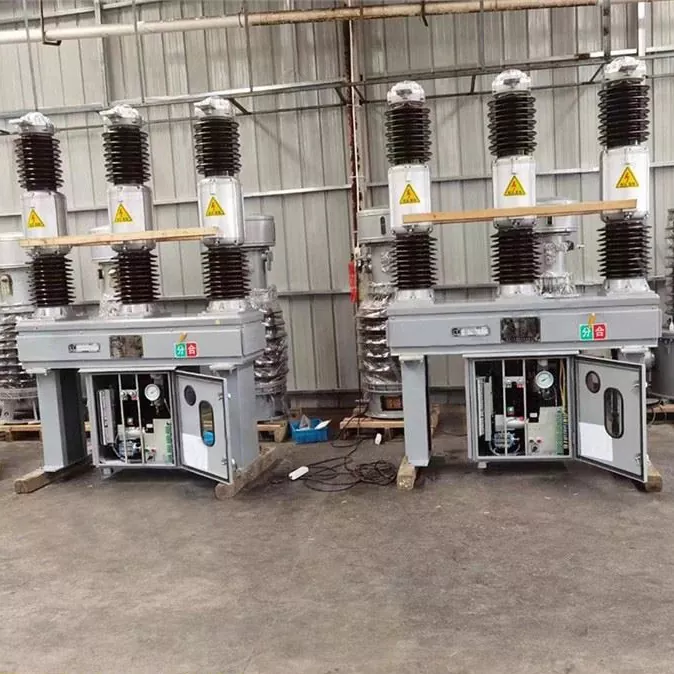

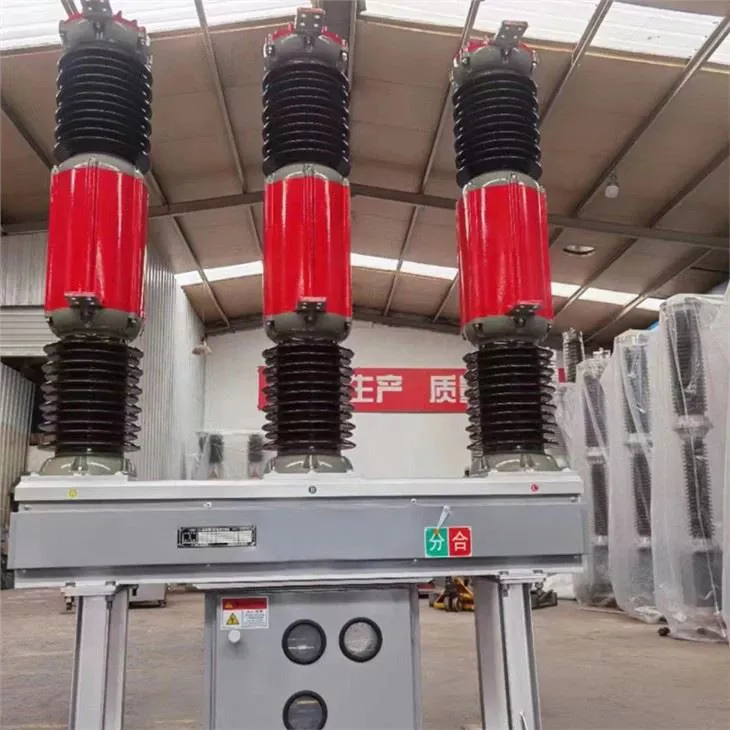

Product echt schot

FAQ

V1: Wat is de belangrijkste functie van de SF6 -stroomonderbreker?
A1: Het wordt gebruikt voor het besturen en beschermen van stroomoverdracht- en distributiesystemen en kan ook worden gebruikt als een tie -stroomonderbreker of voor het schakelen van condensatorbanken.

V2: Welk gas wordt gebruikt in de stroomonderbreker en waarom?
A2: SF6-gas wordt gebruikt voor zijn uitstekende boog-expinguizing- en isolatie-eigenschappen. Het heeft een hoge diëlektrische sterkte en reageert niet met andere materialen die vaak worden gebruikt in stroomonderbrekers.

V3: Hoe verhoudt SF6 zich tot lucht in termen van isolatie?
A3: SF6 heeft een diëlektrische sterkte die 2-3 keer hoger is dan lucht bij 1 atm en kan die van isolerende olie bij hogere druk overschrijden.

V4: Wat zijn de omgevingscondities voor de juiste werking?
A4: De omgevingstemperatuur moet tussen +40 ° C en -30 ° C zijn, de hoogte moet ≤2000 m zijn (hogere hoogte vereist verhoogde isolatie), winddruk mag niet hoger zijn dan 700 pa en het verontreinigingsniveau moet klasse I zijn.
