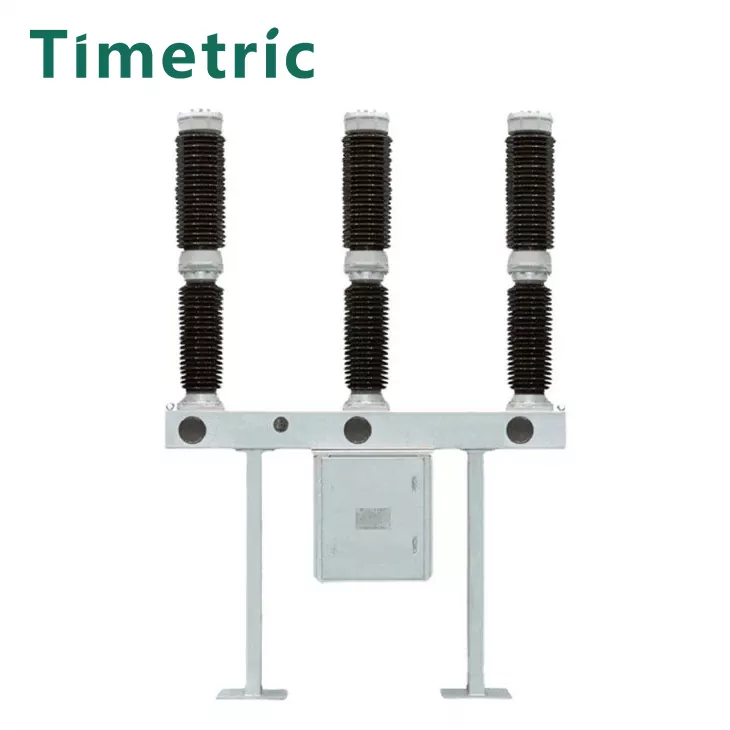

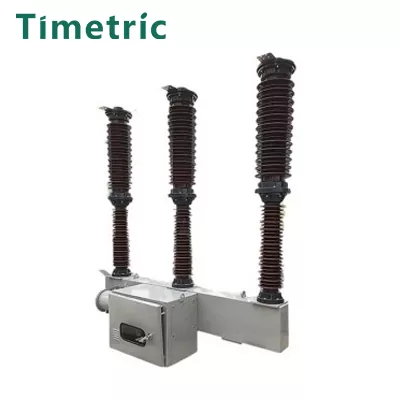

Item: 66KV 69KV SF6 -stroomonderbreker

Efficiënte boogdoven met SF6 -gas:

SF6 -gas dient als het onderbrekingsmedium en biedt uitstekende boogdovende eigenschappen.

Het gas biedt ook superieure elektrische isolatie en wordt tijdens de werking gecomprimeerd om bogen effectief te doven, waardoor het een ideale schakelaar is voor condensator- en reactormroepen.

Superieure breekprestaties:

In staat om op betrouwbare wijze verschillende abnormale kortsluitingen te breken, zoals omgekeerde fase fouten, gelijktijdige aarding op beide polen, bijna-zone fouten en eindfouten van de breker.

Lage bedieningsruis:

Het afgedichte ontwerp isoleert de breker van atmosferische omstandigheden, waardoor gasontladingsgeluid tijdens het bedrijf wordt geëlimineerd.

Compacte en eenvoudige structuur:

Beschikt over een boogkamer met één break zonder extra klepsystemen, wat resulteert in een compact en eenvoudig ontwerp.

Minimale onderhoudsvereisten:

De onderbrekerscontacten, gehuisvest in SF6 -gas, ervaren minimale slijtage tijdens het bedrijf, wat leidt tot verminderde onderhoudswerklast en uitgebreide onderhoudscycli.

Veilige en betrouwbare werking:

SF6-gas is niet giftig en niet-combustibel. De uitstekende afdichting van de onderbrekingskamer zorgt voor veilig en betrouwbaar langdurig gebruik.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Item: 66KV 69KV SF6 -stroomonderbreker

Installatiemethode:

 Zijkant gemonteerd of op het midden gemonteerd.

Omgevingstemperatuur:

Hoog: + 40 ° 100

Laag: -30 ° 100

Hoogte:

≤2000m (indien geïnstalleerd op hogere hoogten, moet het nominale isolatieniveau dienovereenkomstig worden aangepast).

Winddruk:

≤700pa (equivalent aan een windsnelheid van 34 m/s).

Seismische weerstand:

Ontworpen om een ​​aardbevingsintensiteit van maximaal 8 graden te weerstaan.

Verontreinigingsniveau:

Klasse I

Maximale dagelijkse temperatuurvariatie:

Niet meer dan 25 ° C

Mogelijke oorzaken van falen van het elektrische circuit

Item: 66KV 69KV SF6 -stroomonderbreker

● Problemen met betrekking tot het besturingscircuit

● Ontkoppeld bedieningscircuit of geen bedieningsvermogen (bijvoorbeeld opgeblazen zekering, defecte voeding of beschadigde besturingscomponenten).

● Onjuiste of slechte verbindingen in het hulp- of tripspoelcircuit.

● Drukafwijkingen

● Onvoldoende SF6-gasdruk resulterend in onvoldoende isolatie of boog-experende prestaties.

● Hoog vochtgehalte in het SF6 -gas, wat leidt tot isolatieafbraak en potentiële kort circuits.

Mechanische storingen

Vastgelopen werkmechanisme vanwege gebrek aan smering, slijtage of mechanische obstakels.

Onjuiste uitlijning of storing van de onderbrekerscontacten.

Overbelasting of foutcondities

Aanhoudende overbelastingen of kortsluitingsomstandigheden in het netwerk veroorzaakt automatisch struikelen.

Trent breker vanwege defecte belastingsomstandigheden of systeemfouten.

Omgevingsinvloeden

Hoge besmetting of corrosieve omgevingen die contact erosie of isolatie verzwakken.

Extreme temperatuurvariaties die de mechanische en isolerende eigenschappen beïnvloeden.

Onjuiste bewerking

Handmatige bedieningsfouten, zoals onjuiste schakelsequenties of onvoldoende reset na struikelen.

Accidentele afsluiting van de stroomonderbreker onder foutomstandigheden.

Veroudering of slijtage

Geleidelijke afbraak van componenten, zoals veren, lagers of contactpunten, in de loop van de tijd.

Verouderde of onverenigbare componenten die leiden tot operationele inefficiënties.

Fouten van elektrische componenten

Defecte relais, sensoren of drukmeters verstoren de controle en monitoring van brekers.

Verbrande of beschadigde bedieningsspoelen vanwege overmatige spanning of langdurige activering.

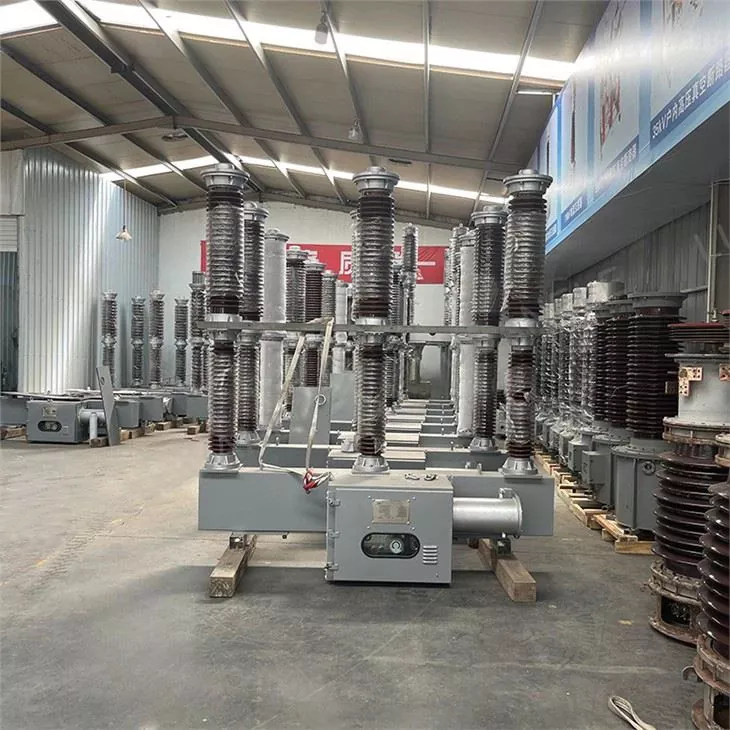

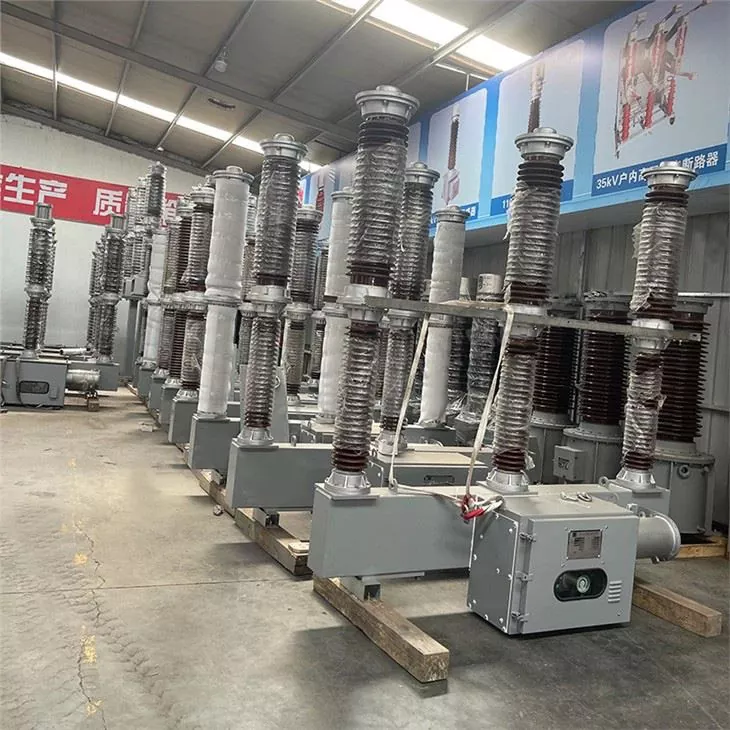

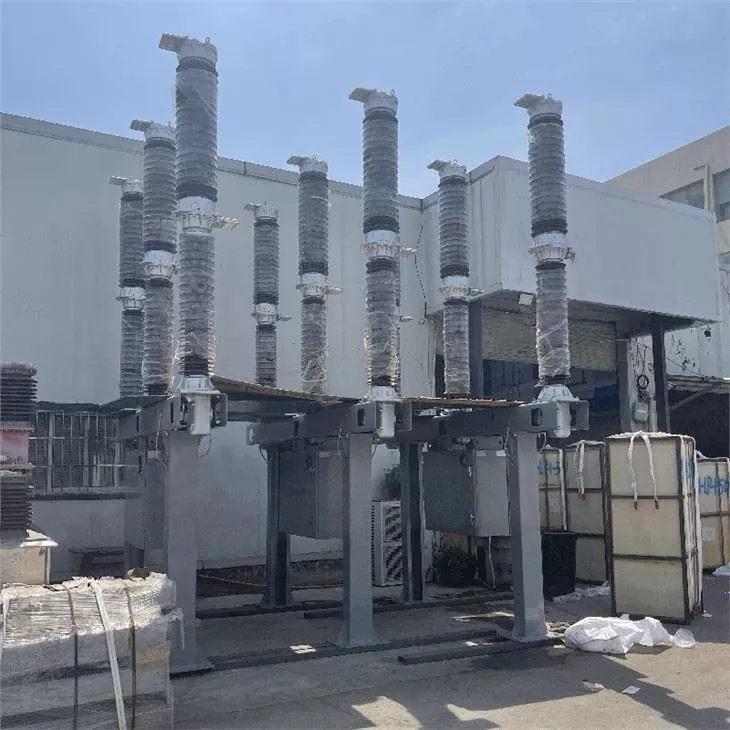

Product echt schot

FAQ

Item: 66KV 69KV SF6 -stroomonderbreker

V1: Wat is de nominale spanning van de 66KV SF6 -stroomonderbreker?

A1: De nominale spanning van de 66KV SF6-stroomonderbreker is 66kV, geschikt voor hoogspanningsvermogensystemen.

V2: Welk gas wordt gebruikt in de stroomonderbreker en waarom?

A2: SF6-gas (zwavel hexafluoride) wordt gebruikt omdat het uitstekende booguitreiking en isolerende eigenschappen heeft. Het zorgt voor efficiënte prestaties en betrouwbaarheid in hoogspanningstoepassingen.

V3: Kan de breker werken onder extreme omgevingscondities?

A3: Ja, de breker is ontworpen om te werken in harde omgevingen met temperaturen tussen -30 ° C en +40 ° C, hoogtes tot 2000m en seismische intensiteit tot 8 graden. Voor hoogten boven 2000m zijn speciale aanpassingen aan het isolatieniveau vereist.

V4: Hoe vaak heeft de SF6 -stroomonderbreker onderhoud nodig?

A4: Vanwege zijn eenvoudige structuur en verzegelde ontwerp vereist de stroomonderbreker minimaal onderhoud. Regelmatige inspecties van gasdruk, elektrische componenten en mechanische onderdelen worden aanbevolen.
