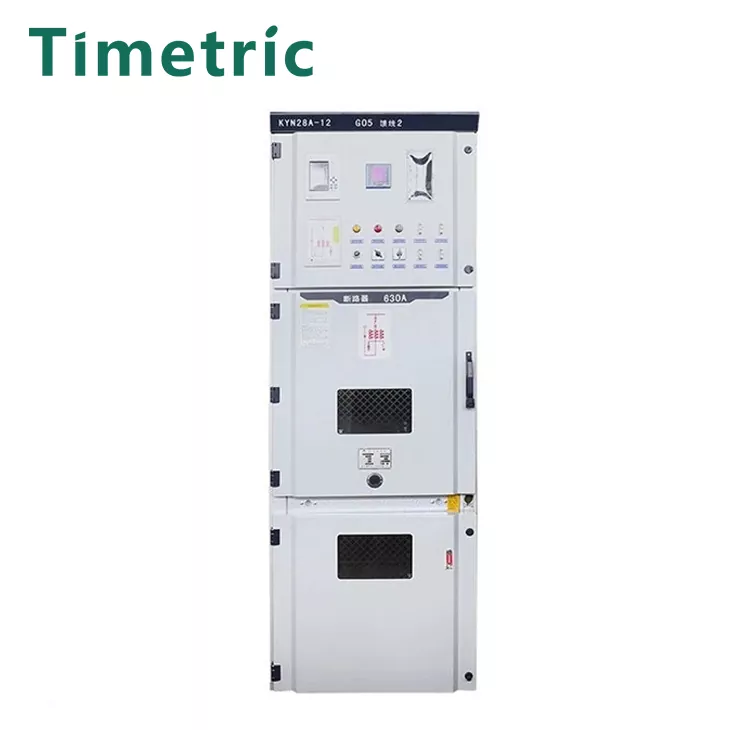

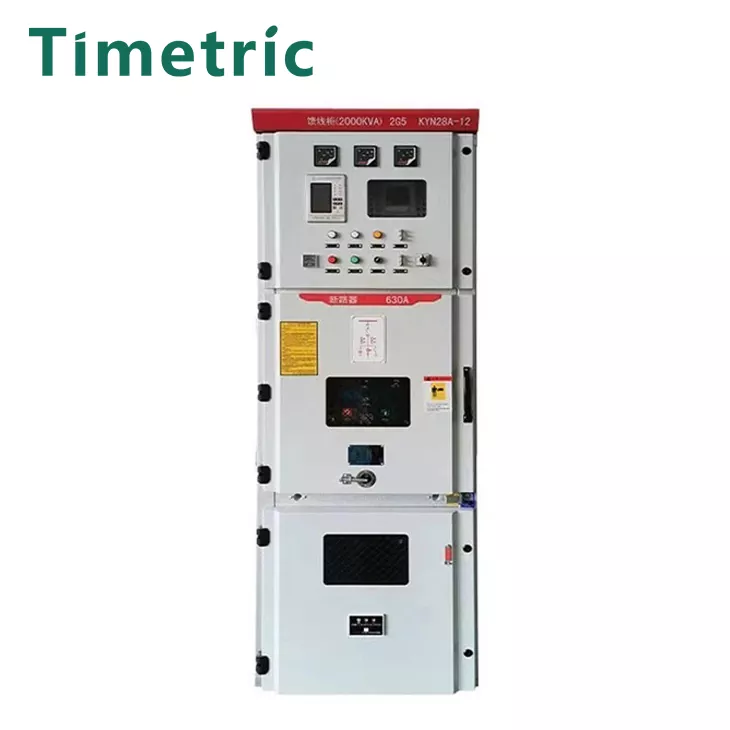

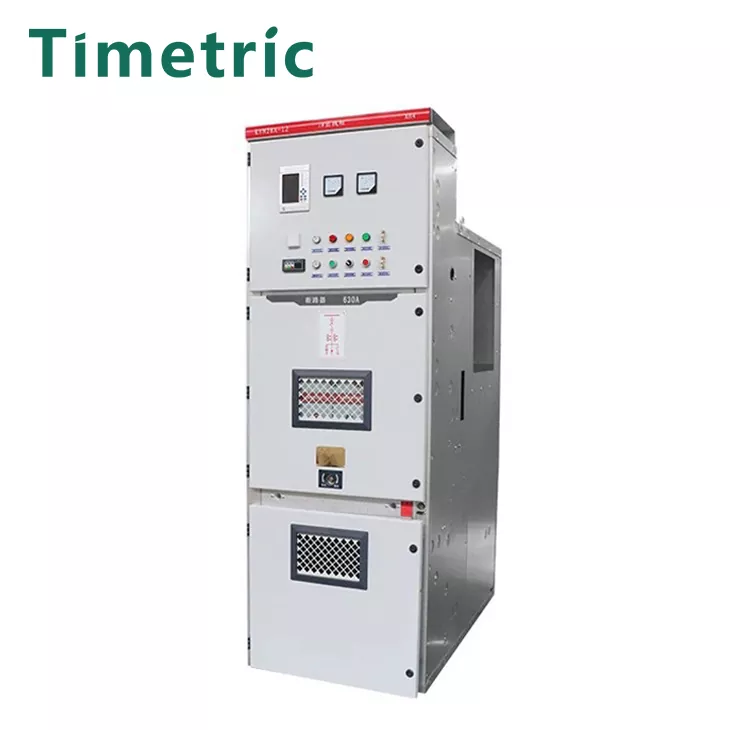

Gepantserde lucht geïsoleerde schakelgdear indoor 11kV

Gepantserde lucht geïsoleerde Switchgear Indoor 11KV moet voldoen aan de relevante vereisten van GB3906-1991 "3-35 KV AC-metaal-ingesloten Switchgear" -norm. Het bestaat uit twee grote onderdelen: de kast en de stroomonderbreker, en heeft functies zoals overhead inkomende en uitgaande lijnen, kabel inkomende en uitgaande lijnen en busbarverbinding. De kast bestaat uit een schaal, elektrische componenten (inclusief isolerende onderdelen), verschillende mechanismen, secundaire terminals en verbindingen.
De structuur van de hoogspanningsschakelaarkast is over het algemeen vergelijkbaar, voornamelijk verdeeld in een stroomonderbreker, een busbalkruimte, een secundaire controlekamer (instrumentenkamer) en een feederkamer. Er zijn over het algemeen stalen platen tussen de kamers.

Hoogspanningsschakelaar kan worden verdeeld in de volgende drie typen:

1.1. Verwijderbaar type of wagentype (aangegeven door y):
Het betekent dat de belangrijkste elektrische componenten in de kast (zoals stroomonderbrekers) op een verwijderbare kar zijn geïnstalleerd. Aangezien het CART -kabinet een goede uitwisselbaarheid heeft, kan het de betrouwbaarheid van de stroomvoorziening aanzienlijk verbeteren. Veelgebruikte karrentypen omvatten: isolatie-karren, meetkarren, stroomonderbrekerkarren, PT-karren, condensatorkarren en gebruikte variabele karren, zoals KYN28A-12.

1.2. Vaste type (aangegeven door g):
Het betekent dat alle elektrische componenten in de kast (zoals stroomonderbrekers of laadschakelaars, enz.) Film worden geïnstalleerd. Vaste schakelaar is eenvoudiger en economischer, zoals XGN2-10, GG-1A, enz.
2. Volgens de installatielocatie kan deze worden verdeeld in binnen- en buiten;

2.1. Voor gebruik binnenshuis (aangegeven door n):
Het kan alleen binnenshuis worden geïnstalleerd en gebruikt, zoals: gepantserde lucht geïsoleerde schakelgewijze indoor 11kV en andere schakelkasten;

2.2. Voor gebruik buiten (aangegeven door W):
Het kan worden geïnstalleerd en buiten gebruikt, zoals: XLW en andere schakelkasten.
3. Volgens de kaststructuur kan deze worden onderverdeeld in vier categorieën: metaal-afgeschermde gepantserde schakelkast, metalen afgeschermde gepartitioneerde schakelkastje, metalen ingesloten box-type schakelkast en open schakelkast. [1]
3.1. Metaal-ingesloten gepantserde schakelkast (aangegeven door de letter K): de belangrijkste componenten (zoals stroomonderbrekers, transformatoren, bussen, enz.) Van het metaal-ingesloten switchgear worden geïnstalleerd in geaarde compartimenten gescheiden door metalen partities. Zoals KYN28A-12 Hoogspanningsschakelaarkast.
3.2. Metaal-afgeschermde gepartitioneerde schakelkast (aangegeven door de letter J): vergelijkbaar met gepantserde metaal-ingesloten schakelapparatuur, zijn de belangrijkste elektrische componenten ook geïnstalleerd in afzonderlijke compartimenten, maar het heeft een of meer niet-metalen partities die aan bepaalde beschermingsniveaus voldoen. Zoals JYN2-12 Hoogspanningsschakelaar.
3.3. Metaal-afgesloten box-type switchgear (aangegeven door de letter x) De schakelschelp is een metaal-ingesloten schakelgear. Zoals XGN2-12 Hoogspanningsschakelaar.
3.4. Open Switchgear, geen beveiligingsniveau -vereisten, de shell is gedeeltelijk open Switchgear. Zoals GG-1A (F) Hoogspanningsschakelaar.

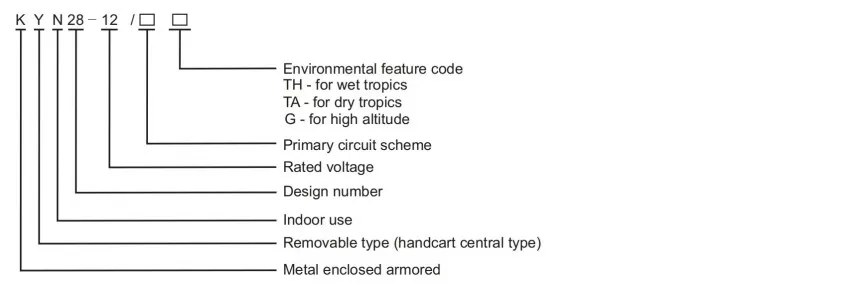

Modelbeschrijving

Belangrijkste technische parameters

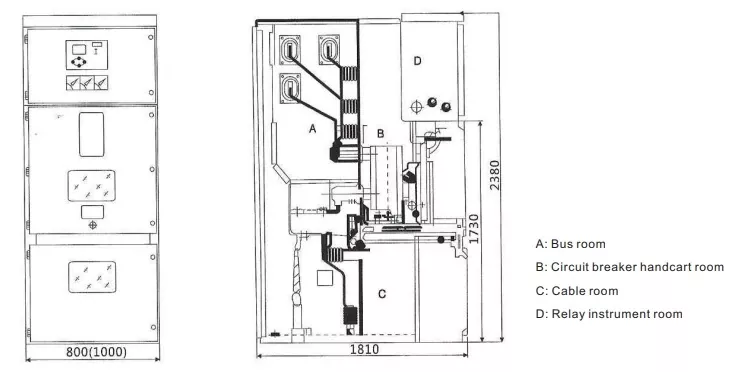

Structuur en montagedimensies

Werkomgeving:

Gepantserde lucht geïsoleerde Switchgear Indoor 11kV omgevingscondities voor gebruik:
Installatielocatie: binnen
Hoogte: ≤1000m, vraag om andere vereisten
Omgevingstemperatuur: -15 ℃ ~+40c
Maximaal dagelijkse temperatuurverschil: ≤25k
Maandelijkse gemiddelde relatieve vochtigheid: ≤90%
Dagelijkse gemiddelde relatieve vochtigheid: ≤95%
Seismische intensiteitsweerstand: 8 graden

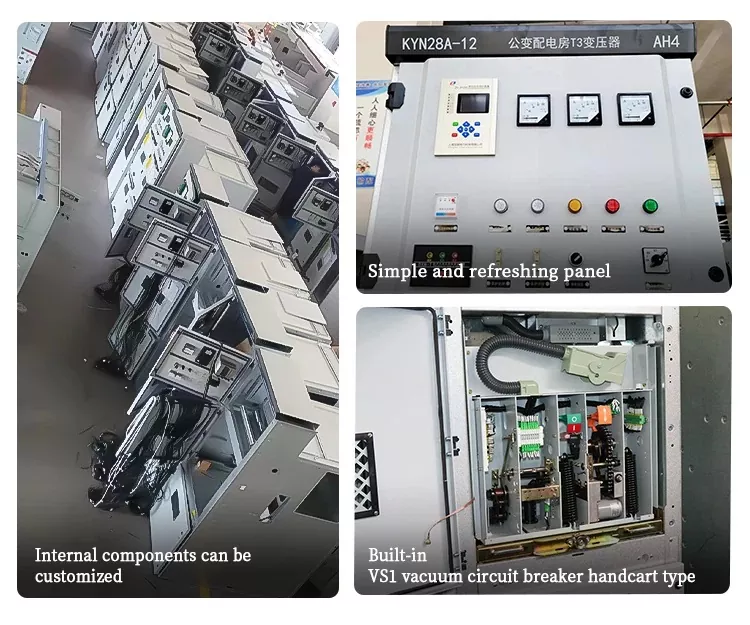

Voordelen en functies van Switchgear

Gepantserde lucht geïsoleerde schakelgdear binnen 11kV Hoofd Elektrische indicatoren:

1,21 Nominale spanning van hoogspanningsschakelaarsgear

1.2.2 Nominale frequentie van hoogspanningsschakelaar: 50Hz/60Hz

1.2.3 Temperatuurstijging: de temperatuurstijging van het hoofdcircuit bij nominale stroom en nominale frequentie moet voldoen aan de bepalingen van GB/T 11022-1999 "Algemene technische omstandigheden voor hoogspanningsschakelaars- en besturingsapparatuurstandaarden", en de volgende supplementen moeten worden gemaakt:

1) De temperatuurstijgingswaarde van de componenten in het kast mag de bepalingen van de overeenkomstige normen van de componenten niet overschrijden.

2) De temperatuurstijging van de toegankelijke behuizing en dekking mag niet meer dan 30k zijn.

1.2.4 Nominale kortsluitingsstroom en slotstroom:

1) Nominale kortsluitingsstroom: 20 ~ 50ka.

2) De nominale kortsluitingsstroom (piekwaarde) is 2,5 keer de overeenkomstige nominale kortsluitstroom.

1.2.5 Nominale thermische stabiliteitsstroom (bij 4s): 20 ~ 40ka

1.2.6 Nominale dynamische stabiliteitsstroom (piekwaarde) is 2,5 keer met nominale dynamische stabiliteitsstroom.

1.2.7 Nominale kortsluitstroom Breek maal 50 ~ 100 keer.

1.2.8 Nominale huidige breektijden 20000 ~ 30000 keer.

1.2.9 Nominale spanning van het openen- en sluitingsmechanisme en hulpcircuit: AC, DC 220V of andere.

Gepantserde lucht geïsoleerde Switchgear indoor 11kV Alle onderstationapparatuur en kastisolatiebehandeling voldoen aan de vereisten van alle werkomstandigheden.

1.1.12 De externe isolatie-kruipafstand van elke component en de ondersteunende isolatie in de hoge spanningsschakelkast voldoet aan de vereisten van de staat en het voormalige ministerie van elektriciteit. Anti-condensatie-apparaten kunnen indien nodig worden uitgerust.

1.1.13 De structuur van de hoogspanningsschakelkast zorgt voor de veiligheid van het personeel en vergemakkelijkt de werking, onderhoud, inspectie, monitoring, revisie en testen.

1.1.14 De verbinding van elke component en de geleider in de hoogspanningsschakelaarkastje zal de bedrijfstemperatuur niet overschrijden die is gespecificeerd in de relevante normen tijdens de hoge temperatuurperiode in de zomer.

1.1.15 Vereisten voor componenten:

1) Componenten met dezelfde beoordeling en structuur in hetzelfde type product kunnen uitwisselbaar zijn.

2) Elke component die is geïnstalleerd op de hoogspanningsschakelaarkast voldoet aan hun respectieve technische normen.

1.2.16 Beschermingsniveau en interne fouten:

1) Wanneer lucht alleen wordt gebruikt als het isolerende medium, voldoet de fase-tot-fase en grondvrijheid van elke fasegeleider in het kabinet aan de relevante nationale normen.

2) Om te voorkomen dat mensen de hoogspanningslevende delen van de hoogspanningsschakelaar naderen en de bewegende delen aanraken, is het beveiligingsniveau: IP4X, die objecten zoals metalen draden met een diameter van ≥1,0 ​​mm of smalle strips kan voorkomen met een dikte van ≥1,0 ​​mm.

3) Voor interne fouten wordt aan de volgende vereisten voldaan:

Metaal-ingesloten hoogspanningsschakelaar kan voor voorkomen dat boogletsels voor werknemers worden veroorzaakt door zijn eigen defecten, afwijkingen of verkeerde werking. Er worden maatregelen genomen om interne fouten door mensen te voorkomen en vergrendelingsapparaten worden geïnstalleerd om verkeerde werking te voorkomen. Drukontlastingskanalen worden ingesteld om rekening te houden met de overdruk en drukafgifte veroorzaakt door het falen van interne componenten.

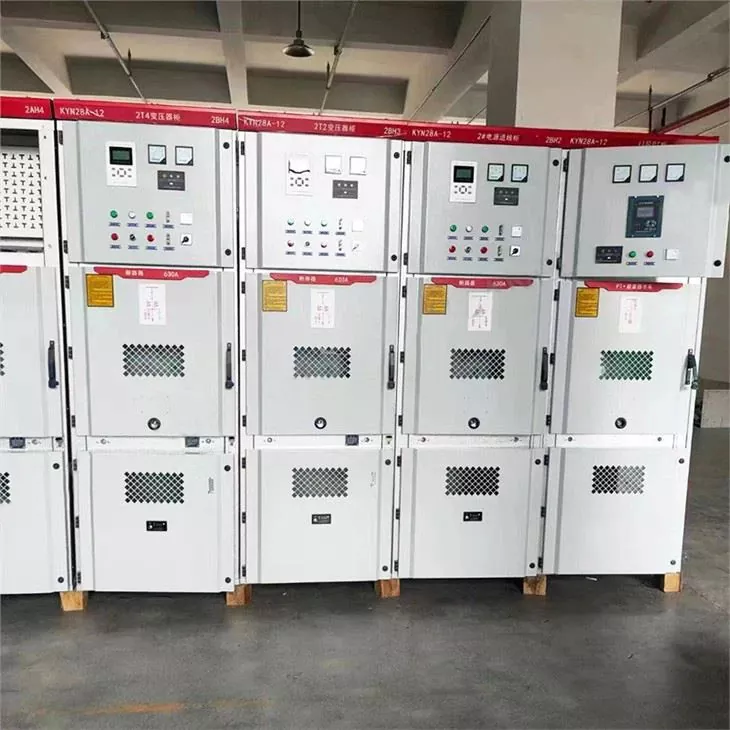

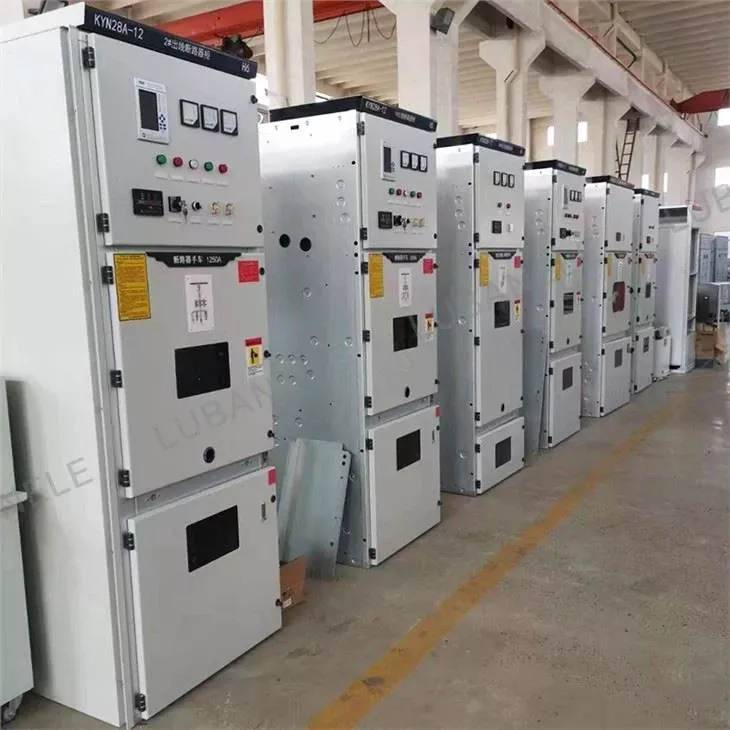

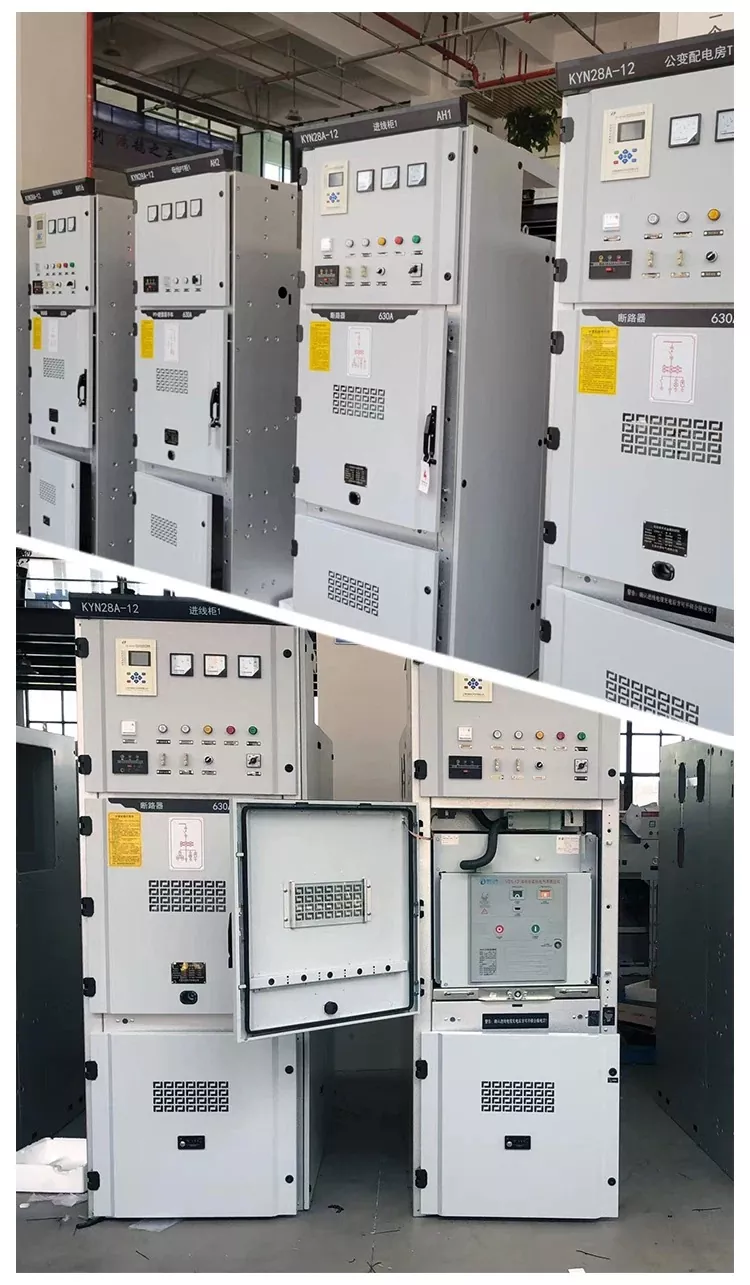

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
