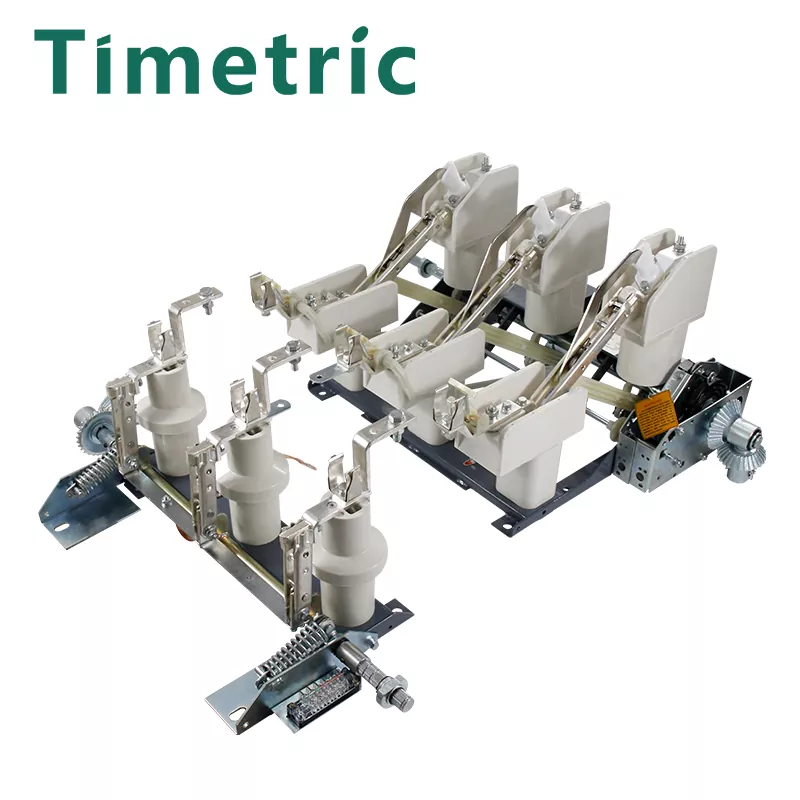

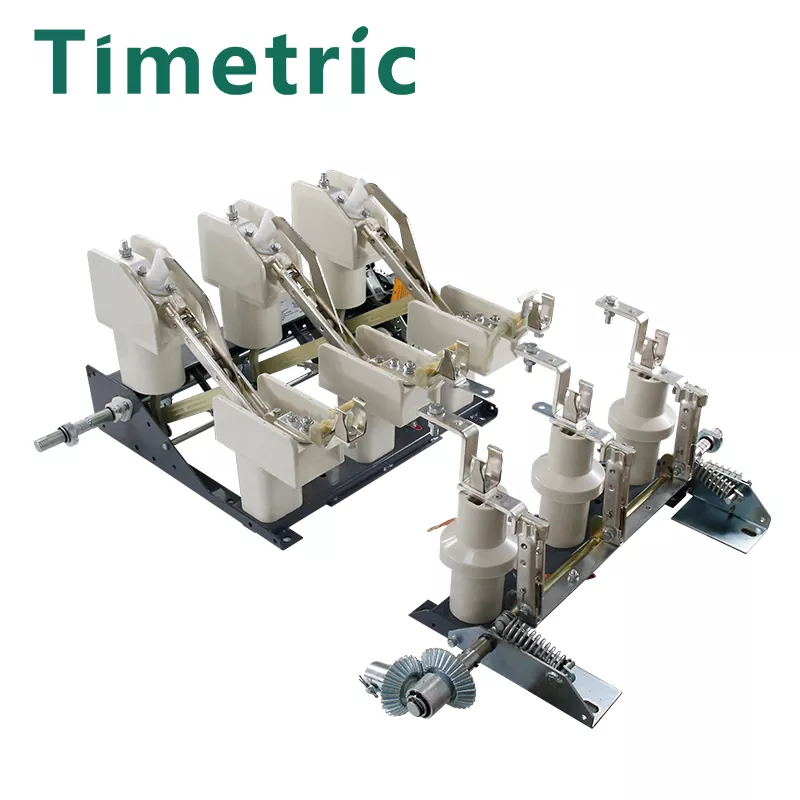

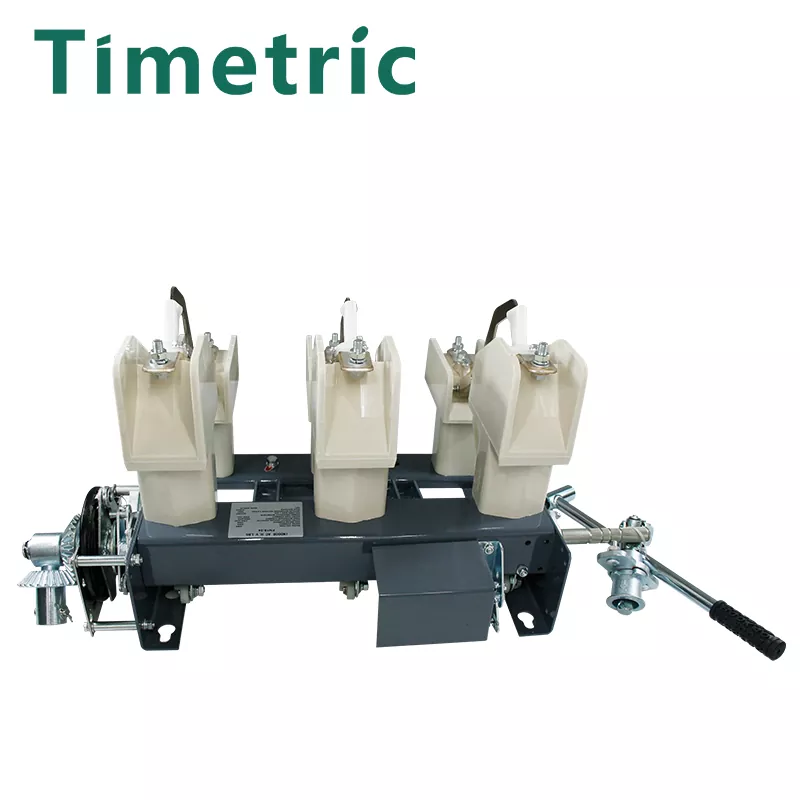

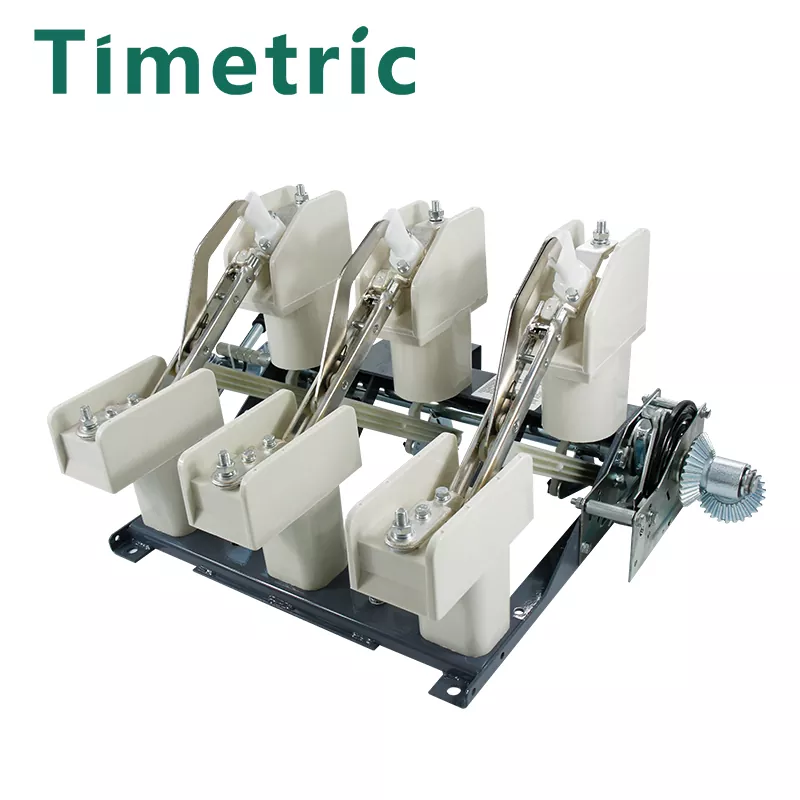

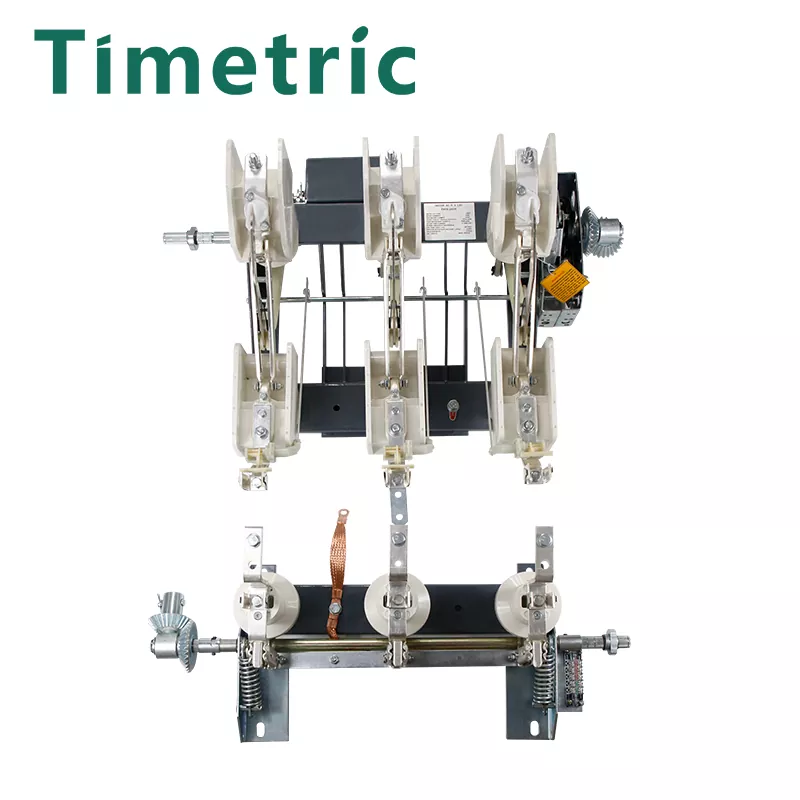

FN18-24KV Indoor Load Switch

FN18-24KV indoor laadschakelaar vervaardigd door Timetric Electric is een driefasige, hoogspanningsschakelaar met een nominale spanning van 24 kV en een nominale frequentie van 50 Hz. Het wordt gebruikt om laadstromen los te koppelen en aan te sluiten, circuitstromen te sluiten voor elektrische apparaten, gelost transformatoren en kabellaadstromen en om kortsluitstromen te sluiten. Uitgerust met een aardingsschakelaar, kan het bestand zijn tegen kortsluitstromen en wordt hij voornamelijk gebruikt in stedelijke distributiestations en industriële stroomuitrusting in driefasige ringnetwerken of terminale voeding, waardoor kortsluitbeveiliging voor schakelkasten biedt. Het is uitgerust met zowel handmatige als elektrische bedieningsmechanismen om de drieweg-eisen van de afstandsbediening van stroomsystemen te vergemakkelijken.

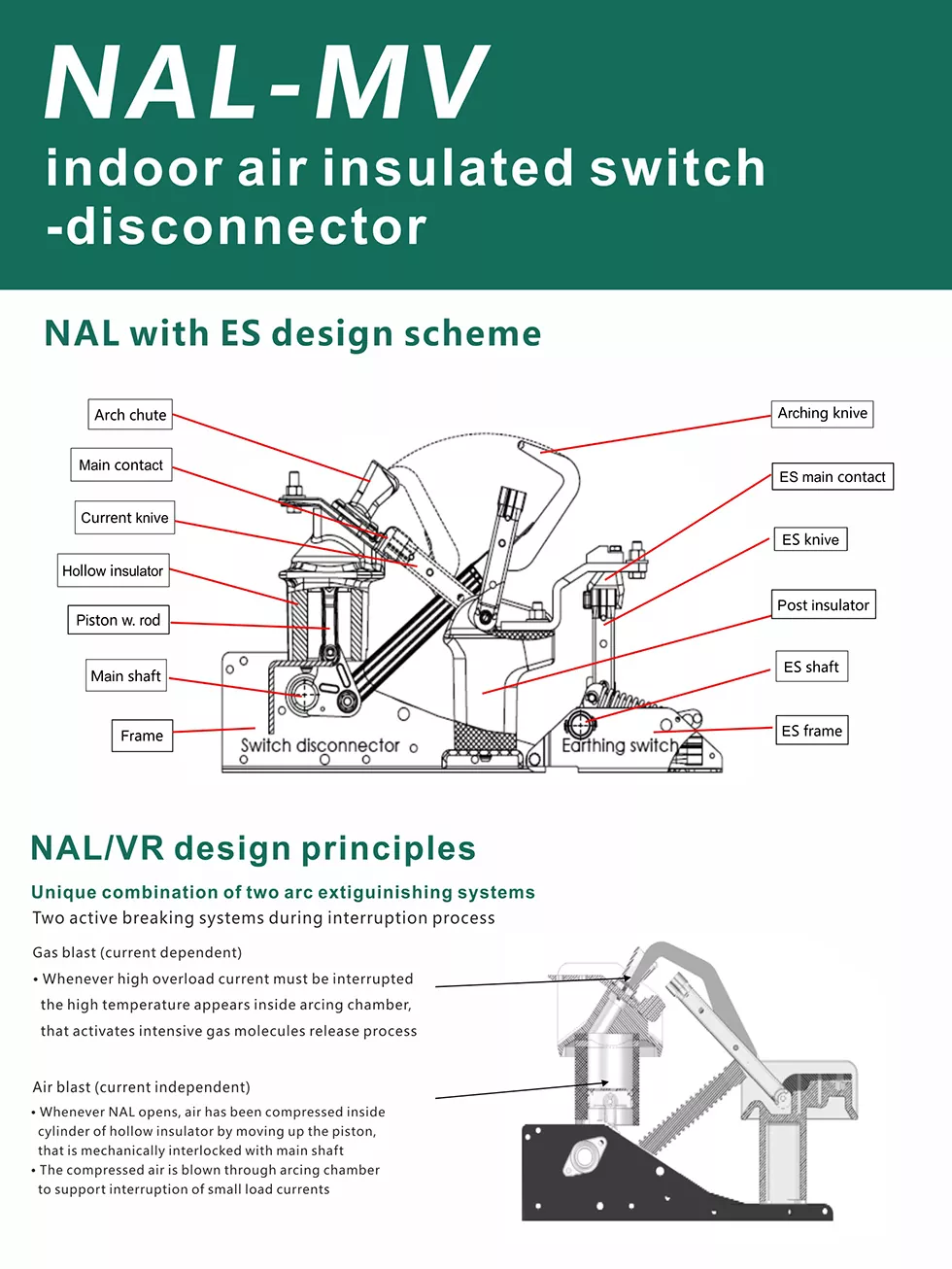

1. Gasexplosie (stroomgerelateerd)

· Wanneer overmatige overstroom optreedt, worden hoge temperaturen gegenereerd in de boogkamer, waardoor een gewelddadige afgifte van gasmoleculen veroorzaakt.

2. Air Blow (onafhankelijk gecontroleerd)

· Elke keer dat de NAL wordt geactiveerd, samend de opwaartse beweging van de zuiger lucht in de holle isolatorcilinder. Dit compressieproces is mechanisch gekoppeld aan de spil.

· De perslucht wordt door de ontladingskamer uitgeblazen, waardoor stromen met lage laden worden onderbroken.

Werkomgeving:

1. Lijnschakelaars en stroomonderbrekers in middelgrote voedingsrasters

Interrupt belastingen, segmenteerde bewerkingen uitvoeren en stroomafwaartse apparatuur isoleren.

2. Industriële en commerciële toepassingen

3. FN18-24KV Indoor Load Switch en bescherming van distributietransformatoren bij gebruik in combinatie met zekeringen (IEC 62271-105)

4. NAL schakelt met de volgende functies:

1000 mechanische no-load bewerkingen

Tot 100 elektrische bewerkingen op volledig nominale stroom

5. Servicecondities - Binnenomgevingen, kamerluchttemperatuur tussen -40 ° C en 55 ° C

De standaard NAL/F is geschikt voor normale bedrijfsomstandigheden (ontwerpcategorie 0)

De NAL-H/Nalf-His is geschikt voor harde operationele omgevingen (compliant bij de ontwerpcategorie 2 in IEC 62271-304: 2008-05)

Voordelen van FN18-24KV indoor load schakelaar

Belangrijkste voordelen van FN18-24KV Indoor Load Switch ：

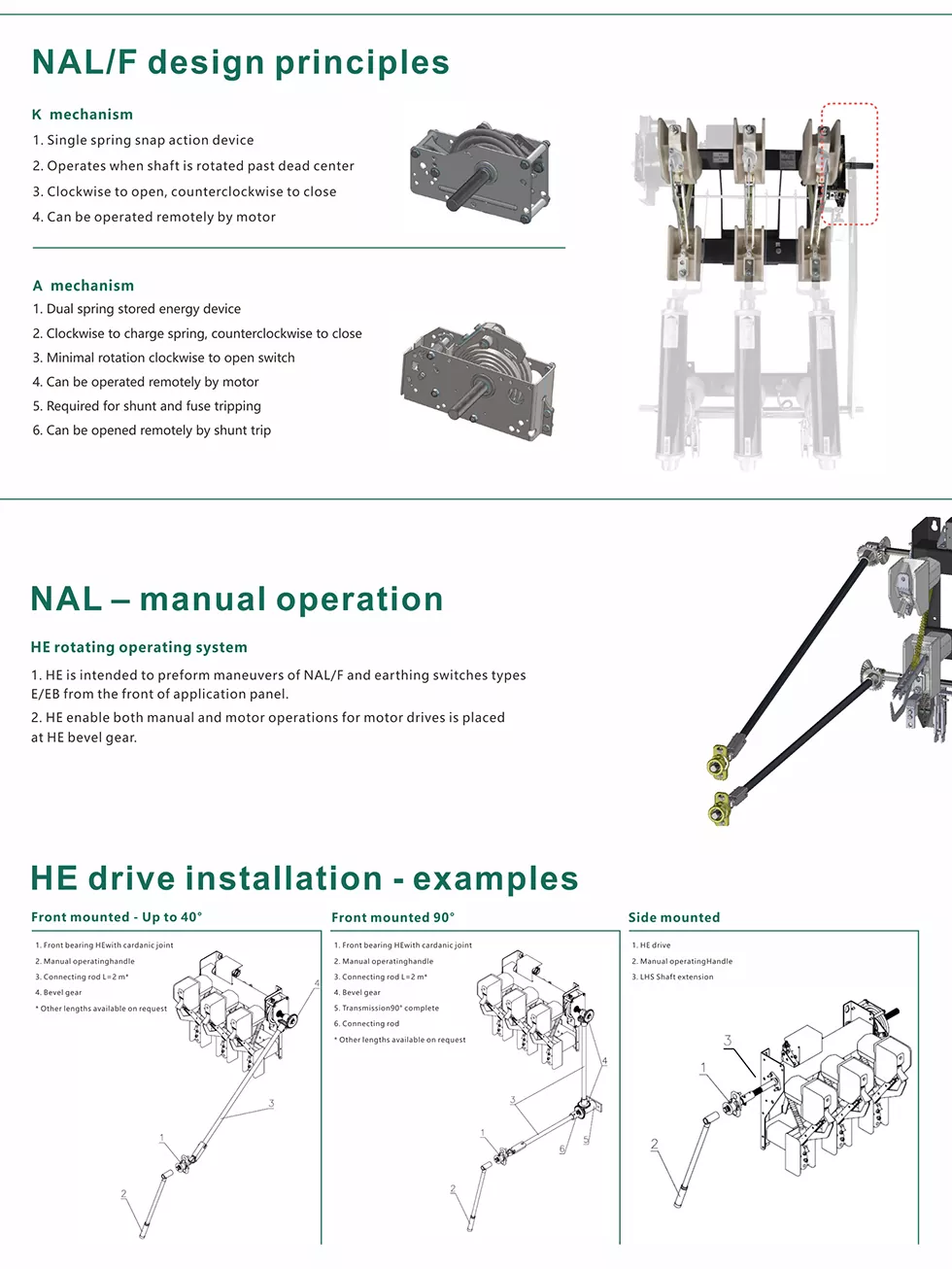

1. Hoofdconfigureerbare componenten

· Enkele of dubbele veermechanisme

· Hulpcontacten voor aan/uit- en aardingsschakelaars

· Motoraandrijving (op de as gemonteerd en aan de voorkant gemonteerd)

· Blokkerende en struikelen van spoelen

· Zekeringhouders met of zonder zekeringsstruiksysteem (bovenste/onderste montage)

· Aardingsschakelaar (bovenste/onderste montage)

· Mechanische vergrendeling

· Opgeblazen zekeringindicator

2. FN18-24KV-combinaties van indoorbelastingsschakelaars worden vaak gebruikt als lijn- en transformatorschakelaars en bieden een kosteneffectief alternatief voor stroomonderbrekers.

Vanwege hun uitstekende brekende prestaties en automatische zekeringsrepingsysteem (IEC 62271-105), zijn zekeringen in staat om een ​​volledig bereik van overbelasting en kortsluitstromen te onderbreken.

Vanwege de extreem snelle responstijd van stroombeperkende zekeringen, kunnen ze de verwachte stroom aanzienlijk verminderen.

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: Koppel schakelmodel, spanning, stroom, gebruiksomgeving, etc.

Wat is uw snelste levertijd?

Meestal accepteren we het onderzoek van de klant, communiceren en bevestigen we de specifieke parameters van de disconnector. De werkelijke productietijd wordt bepaald volgens de aankoophoeveelheid.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
