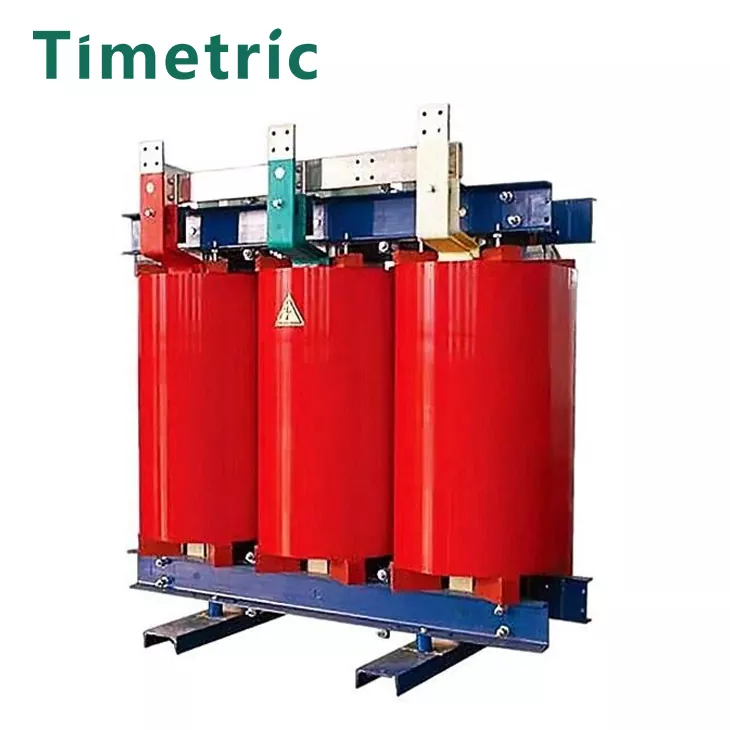

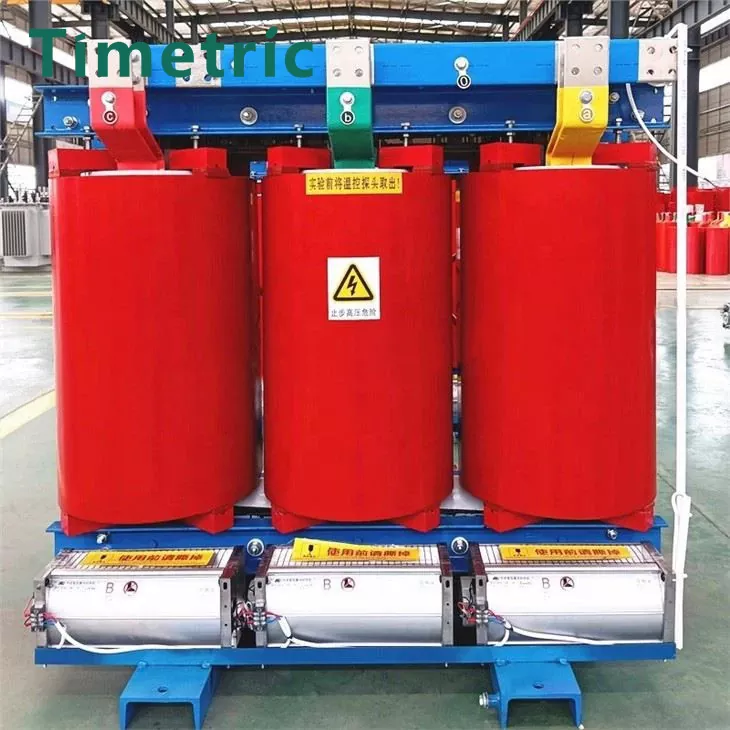

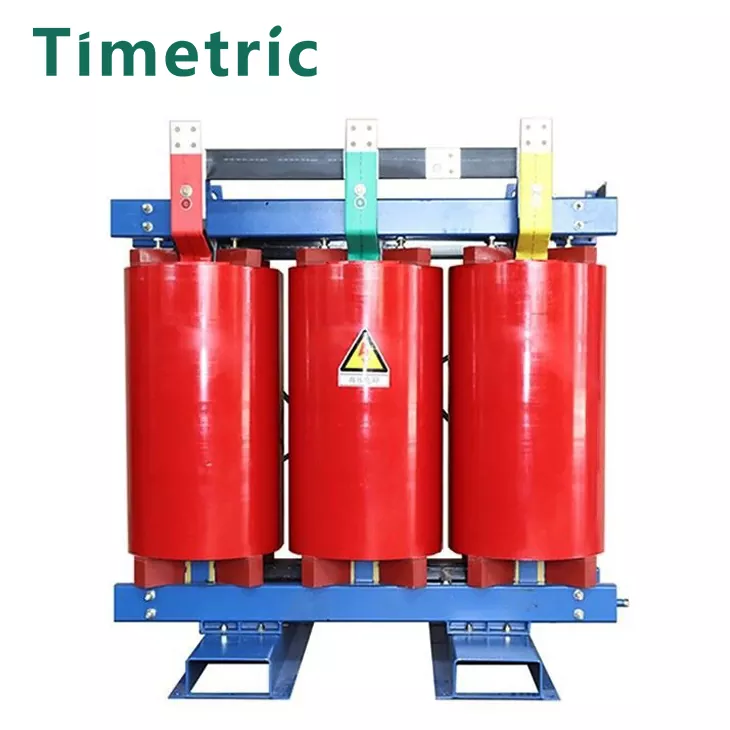

Binnen 10kV amorfe legering droge type transformator

Binnen 10kV amorfe legering droge-type transformator geproduceerd door timetrische elektrische wordt veel gebruikt in lokale verlichting, hoogbouwgebouwen, luchthavens, dokken, CNC-machines en apparatuur en andere plaatsen. Simpel gezegd, droge-type transformatoren verwijzen naar transformatoren waarvan de kernen en wikkelingen niet zijn ondergedompeld in isolerende olie.

De koelmethoden zijn verdeeld in natuurlijke luchtkoeling (AN) en geforceerde luchtkoeling (AF). Wanneer de transformator van nature wordt afgekoeld, kan deze lange tijd continu werken bij de nominale capaciteit. Wanneer geforceerde luchtkoeling, kan de transformatoruitgangscapaciteit worden verhoogd met 50%. Het is geschikt voor intermitterende overbelastingsbewerking of noodoverbelasting; Omdat het belastingverlies en de toename van de impedantiespanning tijdens de overbelasting groot zijn, bevindt het zich in een niet-economische operatietoestand, dus het mag niet in de langdurige continue overbelastingsoperatie zijn.

Structurele prestaties:

⑴ vaste isolatie ingekapselde wikkeling

⑵ Niet -ingekapselde wikkeling

Wikkeling: van de twee wikkelingen is die met een hogere spanning de hoge spanningwikkeling en die met lagere spanning is de lage spanningswikkeling.

Vanuit de relatieve positie van de hoge en lage spanningswikkelingen kan de hoge spanning worden onderverdeeld in concentrisch type en overlappend type.

Concentrische wikkeling is eenvoudig en gemakkelijk te produceren en deze structuur wordt aangenomen.

Overlappend type wordt voornamelijk gebruikt voor speciale transformatoren.

Kronkelende vorm

⑴ Wikkeling;

⑵ Epoxyhars plus kwartszandvulling en gieten;

⑶ Glasvezelversterkte epoxyhars gieten (d.w.z. dunne isolatiestructuur);

⑷ Multi-strengs glasvezel geïmpregneerde epoxyharswikkeling (in het algemeen wordt 3 gebruikt, omdat het effectief kan voorkomen dat het giethars barst en de betrouwbaarheid van de apparatuur kan verbeteren).

Hoogspanningswikkeling

Over het algemeen hanteert het meerlagen cilindrische of meerlagige gesegmenteerde structuur.

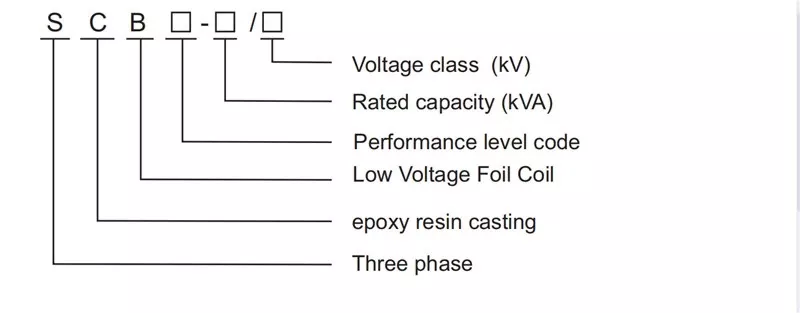

Modelbeschrijving

Belangrijkste technische parameters

Werkomgeving:

Binnen 10kV amorfe legering droge-type transformator geproduceerde gebruiksomgeving:

1.0 - 40 (℃), relatieve vochtigheid <70%;

2. Hoogte: niet meer dan 2500 meter;

3. Vermijd blootstelling aan regen, vocht, hoge temperatuur, hoog vuur of direct zonlicht. De hitte -dissipatie -ventilatieopeningen moeten ten minste 40 cm verwijderd zijn van omliggende objecten;

4. Vermijd werken op plaatsen met corrosieve vloeistoffen of gassen, stof, geleidende vezels of metalenkrullen;

5. Vermijd werken op plaatsen met trillingen of elektromagnetische interferentie;

6. Vermijd omgekeerde opslag en transport op de lange termijn en vermijd sterke impact.

Functies en voordelen van transformatoren

Kenmerken en voordelen van indoor 10kV amorfe legering droge-type transformator geproduceerd:

Omdat transformatoren van het droge type de voordelen hebben van sterke kortsluitingsweerstand, onderhoudsarme werklast, hoge bedrijfsefficiëntie, klein formaat en lage ruis, worden ze vaak gebruikt op plaatsen met hoge prestatie-eisen zoals brandpreventie en explosiepreventie.

1. Veilig, brandwerend, vrij vervuiling en kan direct worden bediend in het laadcentrum;

2. Het aannemen van binnenlandse geavanceerde technologie, hoge mechanische sterkte, sterke kortsluitweerstand, kleine gedeeltelijke ontlading, goede thermische stabiliteit, hoge betrouwbaarheid en lange levensduur;

3. Laag verlies, laag geluid, duidelijk energiebesparende effect en onderhoudsvrij;

4. Goede prestaties van warmte -dissipatie, sterke overbelastingscapaciteit en kan de werking van de capaciteit verhogen wanneer gedwongen luchtkoeling;

5. Goede vochtbestendige prestaties, geschikt voor werking in hoge luchtvochtigheid en andere harde omgevingen;

6. Transformatoren van het droge type kunnen worden uitgerust met een volledige temperatuurdetectie- en beveiligingssysteem. Het intelligente signaaltemperatuurregelsysteem kan automatisch de bedrijfstemperatuur van elke driefasige wikkeling detecteren en weergeven, automatisch de ventilator starten en stoppen en alarm-, struikel- en andere functie-instellingen hebben;

7. Klein formaat, lichtgewicht, kleine voetafdruk en lage installatiekosten.

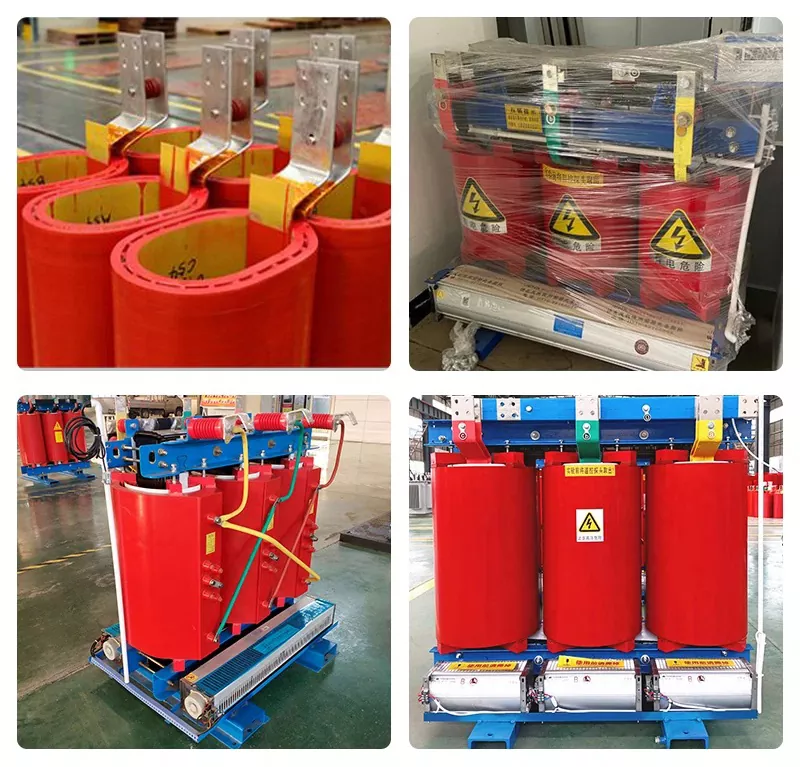

Product echt schot

FAQ

Kan uw bedrijf aangepaste 10kV amorfe legering van droge-type transformator op maat bieden?

Natuurlijk, geef alle vereisten van de olie-stimules transformator zoveel mogelijk, zoals: spanning, capaciteit, spanningsverhouding, frequentie, producttoepassingsbereik, koelmethode, enz.

Wat is uw snelste levertijd?

Onder normale omstandigheden accepteren we vragen van klanten, communiceren en bevestigen we de specifieke parameters van de olie-onderdrukte transformator, en de werkelijke productietijd wordt bepaald volgens de aankoophoeveelheid.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
