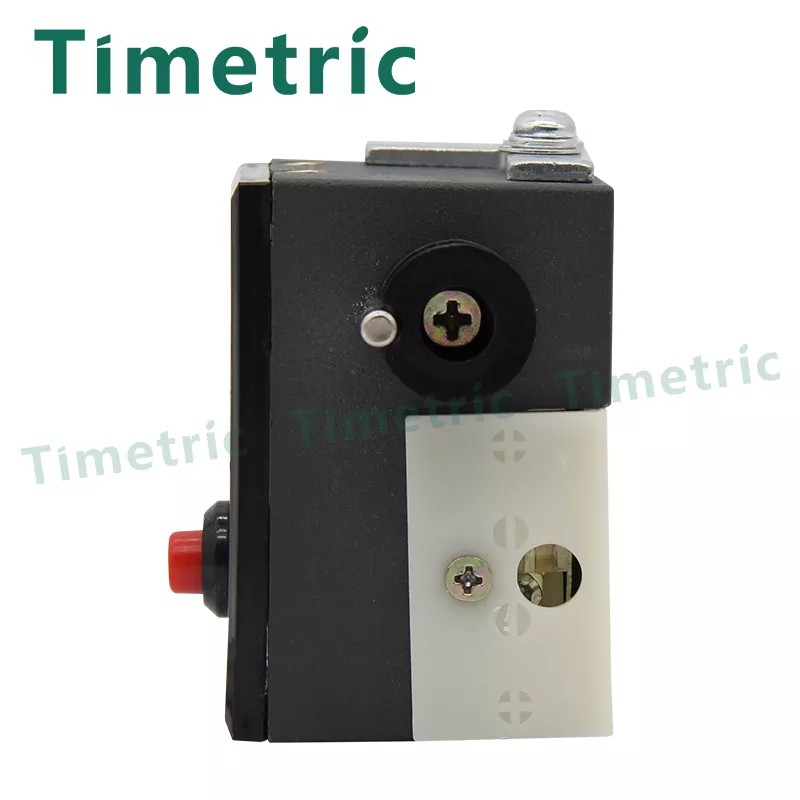

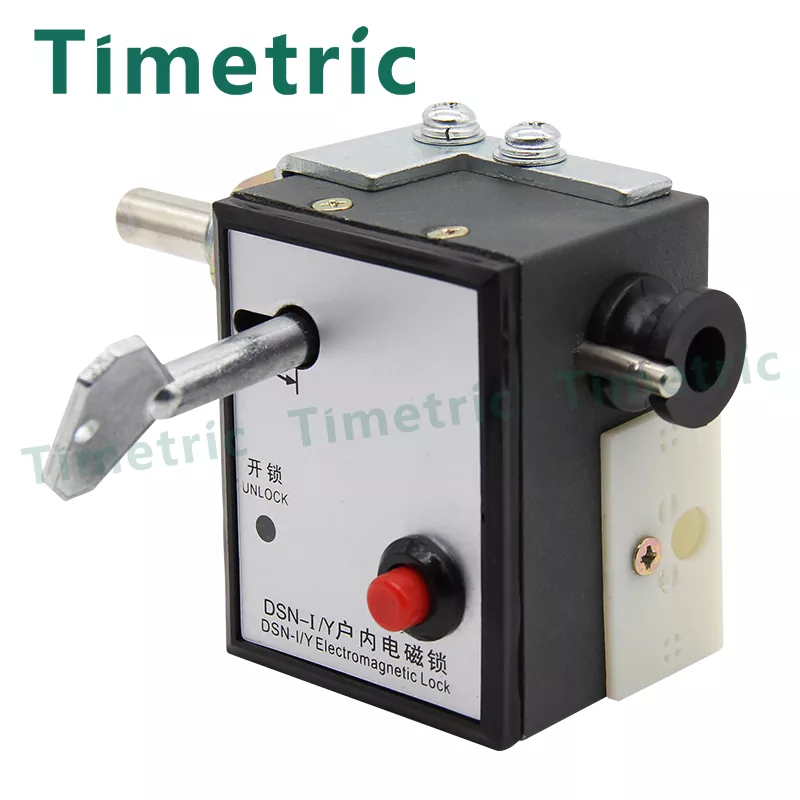

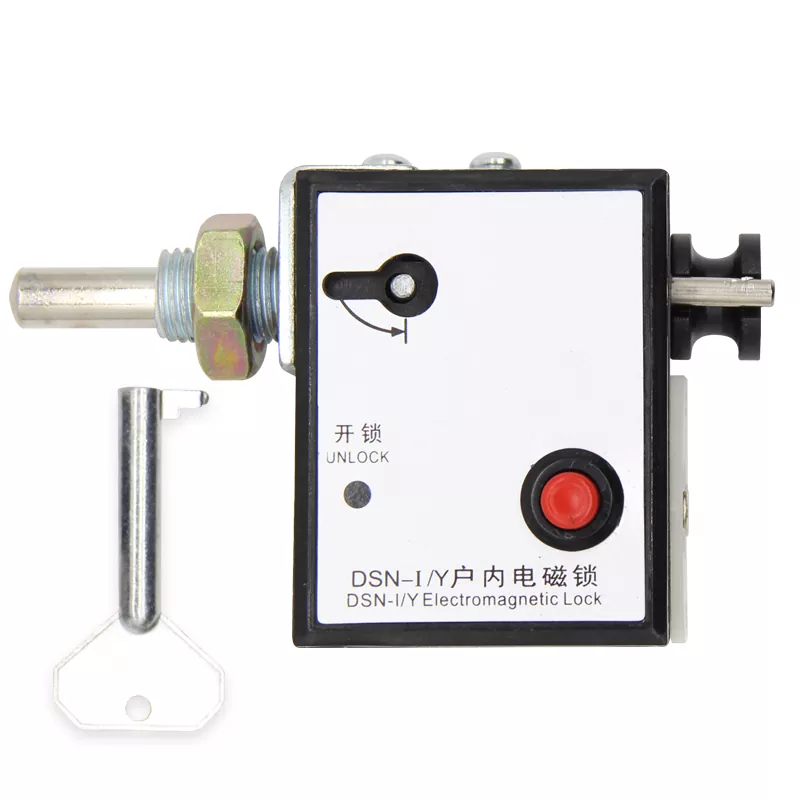

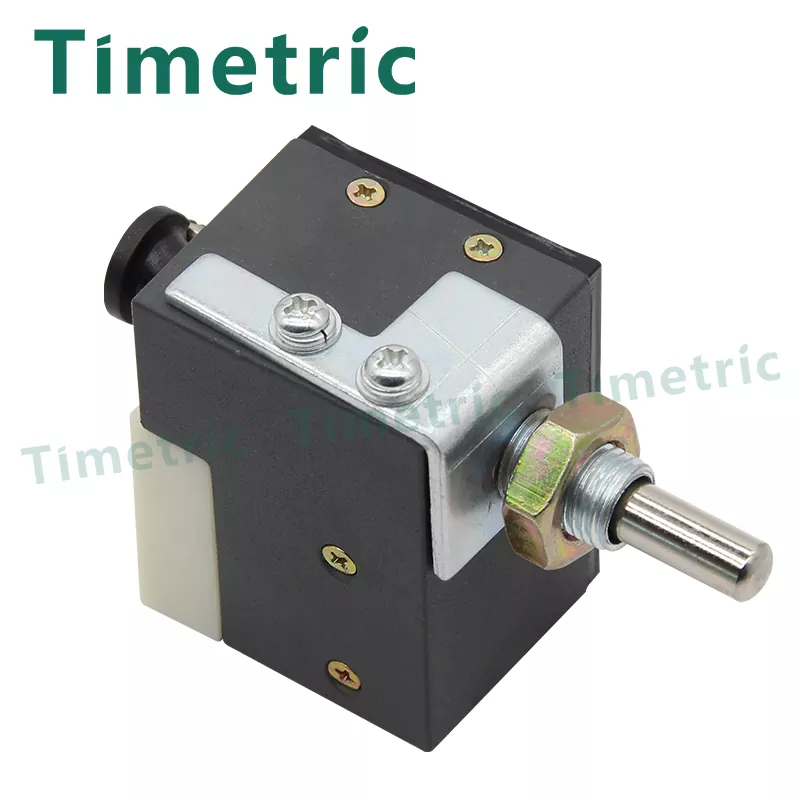

Elektromagnetisch slot voor binnen, 110 V

Kenmerken van Timetric Indoor 110V elektromagnetisch slot Het elektromagnetische slot voor binnenshuis is een vergrendelingsapparaat voor elektronische besturingsmechanismen om verkeerde bediening van hoogspanningsschakelapparatuur te voorkomen. Het is vooral geschikt voor de voor- en achterkastdeuren van hoogspanningsschakelaars binnenshuis, scheidingsschakelaars, stroomonderbrekers, aardingsdraden en andere onderdelen die moeten worden vergrendeld om vergrendeling te bereiken om verkeerde bediening te voorkomen. Het is een onmisbaar sluitapparaat voor energieopwekkings- en stroomvoorzieningsafdelingen.

Stuur onderzoek

Productomschrijving

Middenspanningsschakelaars voor binnen - Elektromagnetisch slot voor binnen

Eén: installatiestappen

1. Verwijder achtereenvolgens de M5-moer, veerring en platte ring van de paneelmontageschroef;

2. Steek eerst de boutzijde van het slot in de opening vanaf de buitenkant van de kastdeur, draai vervolgens het slot zo dat de montageschroef op het paneel in het 60 mm gat in de kastdeur past en maak het slot paneel en het kastdeurpaneel vlak;

3. Installeer de platte ring, veerring en M5-moer op de M5-schroef op het slotpaneel, in volgorde vanaf de binnenkant van de kastdeur, en draai tenslotte de M5-moer vast.

Twee: gebruiksaanwijzing

(1) Normale bedieningsstappen

A. Druk op de knop, de stroom wordt ingeschakeld, de elektromagneetspoel wordt elektrisch bediend, de bewegende ijzeren kern wordt gescheiden van de slotboutstopper en het ontgrendelingsindicatielampje brandt, wat aangeeft dat het slot mag worden ontgrendeld.

B. Draai de hendel in de ontgrendelingsrichting (met de klok mee als hij open staat, tegen de klok in als hij rechts open staat). Wanneer hij naar de eindpositie wordt gedraaid en kracht blijft uitoefenen, keert de slotgrendel automatisch terug naar de vergrendelde positie en kan de kastdeur geopend worden. Als deze zich niet in de ontgrendelde positie bevindt, keert de slotgrendel automatisch terug naar de vergrendelde positie, wat voldoet aan de automatische resetfunctie. Als de slotbout zich in de vergrendelde positie bevindt, moet de hendel handmatig in de ontgrendelingsrichting worden gedraaid, dat wil zeggen dat de slotbout terugkeert naar de vergrendelde positie, om aan de vergrendelingsvereisten te voldoen. staat.

Let op: A- en B-sloten hebben hetzelfde uiterlijk en dezelfde inbouwmaten

(2) Bedieningsmethode: A. Draaiknop B. Trek aan de hendel

(3) Handmatige ontgrendelingsstappen:

A. Druk op de knop, de stroomtoevoer wordt met geweld afgesloten door het vergrendelingscircuit, het ontgrendelingslampje is uit en de bewegende ijzeren kern zit vast aan de slotboutstopper, dit geeft aan dat ontgrendelen niet is toegestaan;

B. Als het slot onder bijzondere omstandigheden moet worden ontgrendeld, neem dan de ontgrendelingssleutel, steek deze in het ontgrendelingsgat, draai de sleutel 90° volgens het label op het paneel naar "-", dat wil zeggen naar "stoppositie", en druk op de knop het verplaatsen van de ijzeren kern weg van de slotstopper;

C. (Hetzelfde als normale stap b) om te voldoen aan de functie "handmatige ontgrendeling".

Opmerking: Bij het ontgrendelingsproces van de ontgrendelingssleutel wordt de bewegende ijzeren kern weggeduwd van de slotboutstopper om de vergrendelde toestand te ontgrendelen. Om het slot te ontgrendelen, moet u de draaiknop of hendel gebruiken om de slotgrendel te verplaatsen om het doel van het ontgrendelen te bereiken, zodat de ontgrendelingssleutel niet rechtstreeks kan worden gebruikt. ontgrendelen.

Gerelateerde parameters:

1. Werkspanning AC/DC 220V, 110V
2. Hulpcontact: stroom ≤3A
Stroom ≤ 6A (stroomonderbreker vergrendeld)
3. Bedrijfsomgeving Temperatuur: bovengrens +40°C
Ondergrens -25℃-----10℃
4. Vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%
Het maandgemiddelde bedraagt niet meer dan 90%
Omgevingsluchttemperatuur: bovengrens +40°C, ondergrens: -10°C in algemene gebieden, -25°C in alpiene gebieden.
Hoogte: De hoogte van het installatiegebied is niet hoger dan 1000 meter.
Omgevingsvochtigheid: de dagelijkse gemiddelde relatieve luchtvochtigheid is niet meer dan 95% en het maandgemiddelde is niet meer dan 90%.
Omgevingsomstandigheden: geen duidelijke vervuiling, geen ontvlambare, explosieve, chemische corrosie en zoutnevel en geen frequente ernstige trillingen
