Elektromagnetisch slot voor binnen, 220 V

Eén: installatiestappen

1. Verwijder de M5-moer, veerring en platte ring van de paneelmontageschroef.

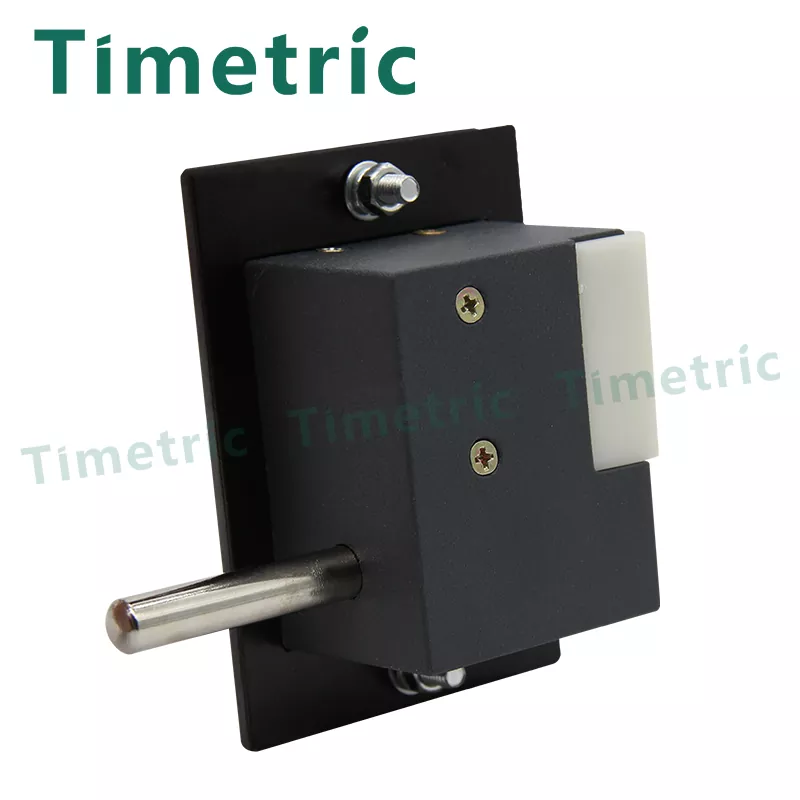

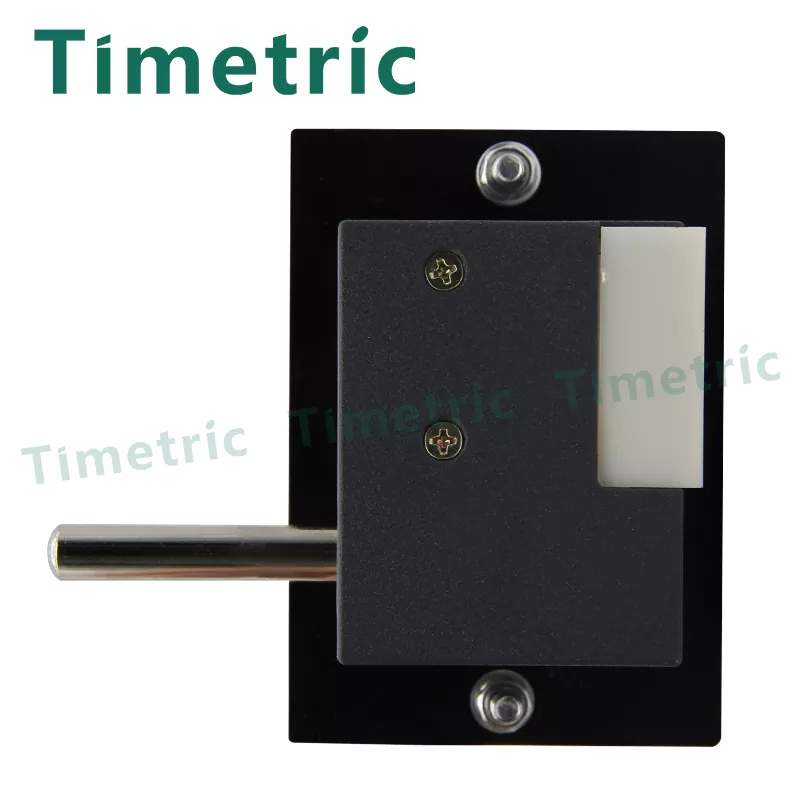

2. Steek de boutzijde van het slotlichaam buiten de opening van de kastdeur en draai vervolgens om de montageschroef uit te lijnen met een gat van 60 mm. Zorg ervoor dat de slot- en kastdeurpanelen vlak zijn.
3. Installeer binnen de kastdeur de platte sluitring, veerring en M5-moer op de M5-schroef van het slotpaneel. Draai de M5-moer vast.

Twee: gebruiksaanwijzing

(1)Normale operatie

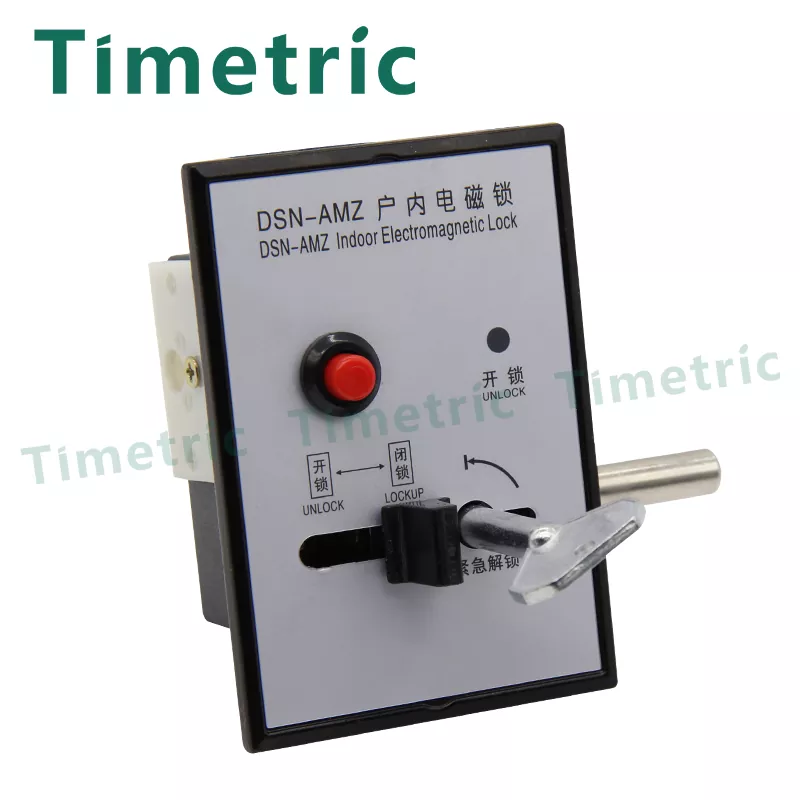

A. Druk op de knop om de stroom te activeren. De elektromagneetspoel scheidt de bewegende ijzeren kern van de slotgrendel. Het ontgrendelingslampje gaat branden, wat aangeeft dat het ontgrendelingsgereed is.

B. Draai de handgreep in de ontgrendelingsrichting (met de klok mee naar links, tegen de klok in naar rechts). Bij limietpositie en aanhoudende kracht keert de slotgrendel automatisch terug naar de vergrendelde positie, waardoor de kastdeur kan worden geopend. Indien niet in de ontgrendelde positie, wordt de grendel automatisch vergrendeld (automatische reset). Indien al vergrendeld, draait u de hendel handmatig om aan de vergrendelingsvereiste te voldoen.

Let op: A- en B-sloten hebben identiek uiterlijk en inbouwmaten.

(2)Manier van handelen

A. Kiesknop B. Trek aan de hendel

(3)Handmatig ontgrendelen

A. Druk op de knop om de stroom uit te schakelen en het ontgrendelingslampje uit te schakelen. Bewegende ijzeren kern steekt om de grendelstopper te vergrendelen, wat aangeeft dat ontgrendelen niet is toegestaan.

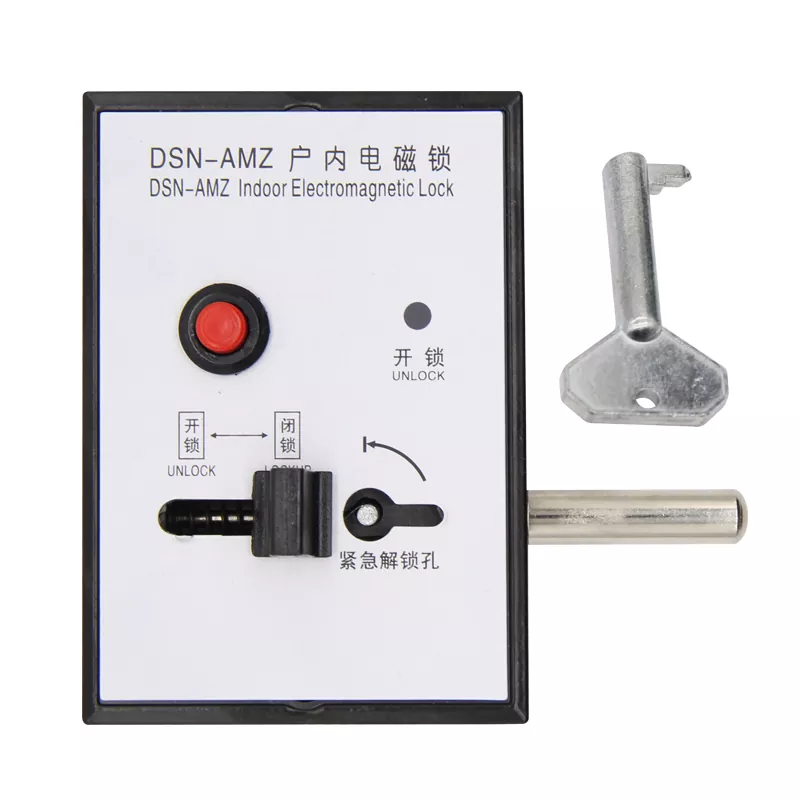

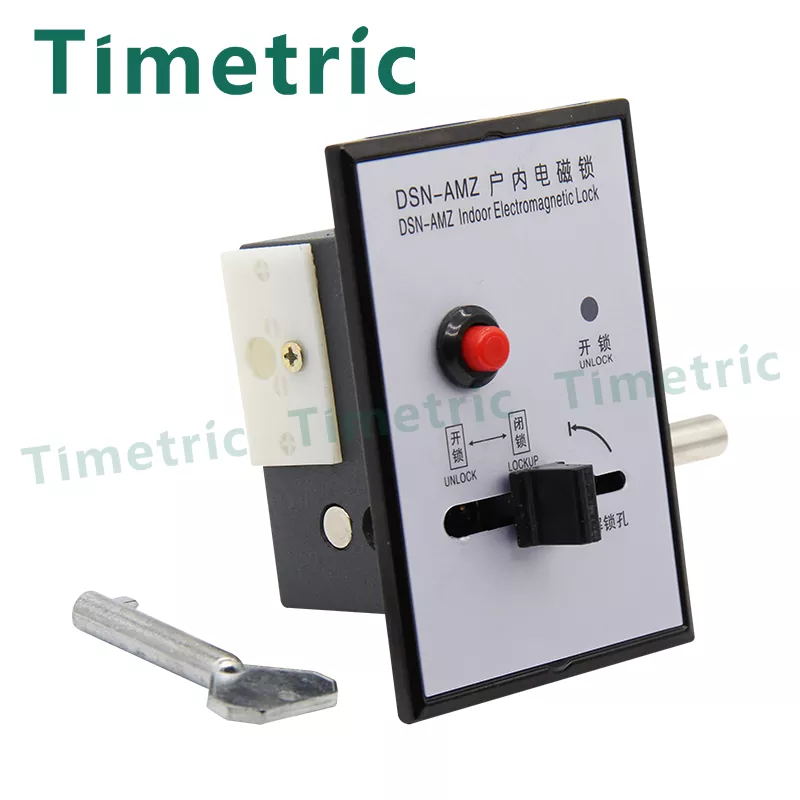

B. Voor een speciale ontgrendeling steekt u de ontgrendelingssleutel in het slot en draait u 90° naar de stoppositie "-", zoals aangegeven op het paneel. Duw de bewegende ijzeren kern uit de slotstopper.

C. (Hetzelfde als normale stap b) om "handmatige ontgrendeling" te bereiken.

Opmerking: bij het ontgrendelen wordt de bewegende ijzeren kern geduwd om de vergrendelde toestand te ontgrendelen. Gebruik de draaiknop of hendel om volledig te ontgrendelen; sleutel alleen kan niet direct ontgrendelen.

Gerelateerde parameters:

1. Werkspanning AC/DC 220V, 110V
2. Hulpcontact: stroom ≤3A
Stroom ≤ 6A (stroomonderbreker vergrendeld)
3. Bedrijfsomgeving Temperatuur: bovengrens +40°C
Ondergrens -25℃-----10℃
4. Vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%
Het maandgemiddelde bedraagt ​​niet meer dan 90%
Omgevingsluchttemperatuur: bovengrens +40°C, ondergrens: -10°C in algemene gebieden, -25°C in alpiene gebieden.
Hoogte: De hoogte van het installatiegebied is niet hoger dan 1000 meter.
Omgevingsvochtigheid: de dagelijkse gemiddelde relatieve luchtvochtigheid is niet meer dan 95% en het maandgemiddelde is niet meer dan 90%.
Omgevingsomstandigheden: geen duidelijke vervuiling, geen ontvlambare, explosieve, chemische corrosie en zoutnevel en geen frequente ernstige trillingen
