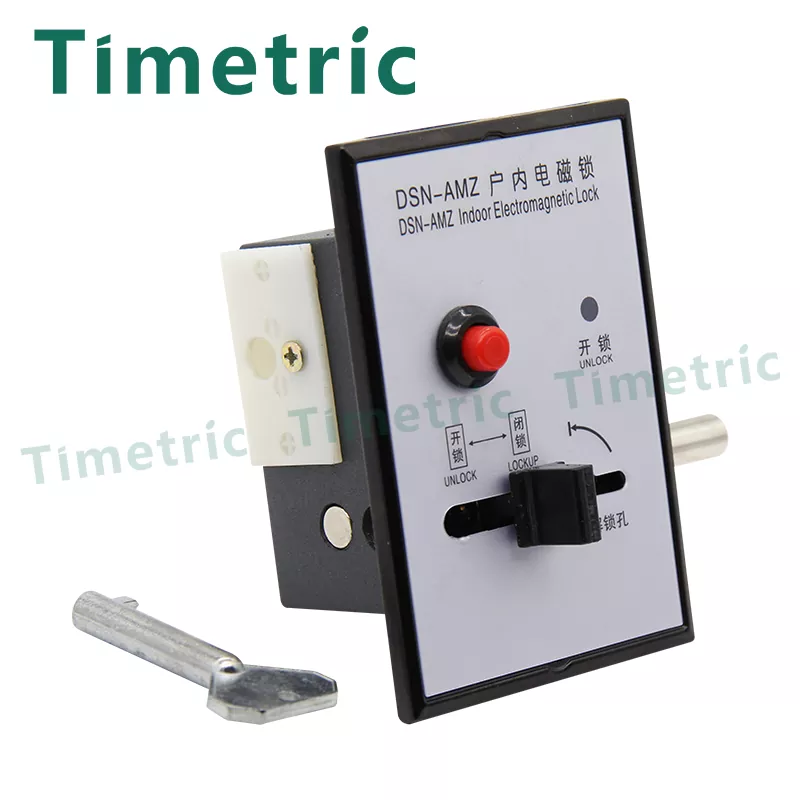

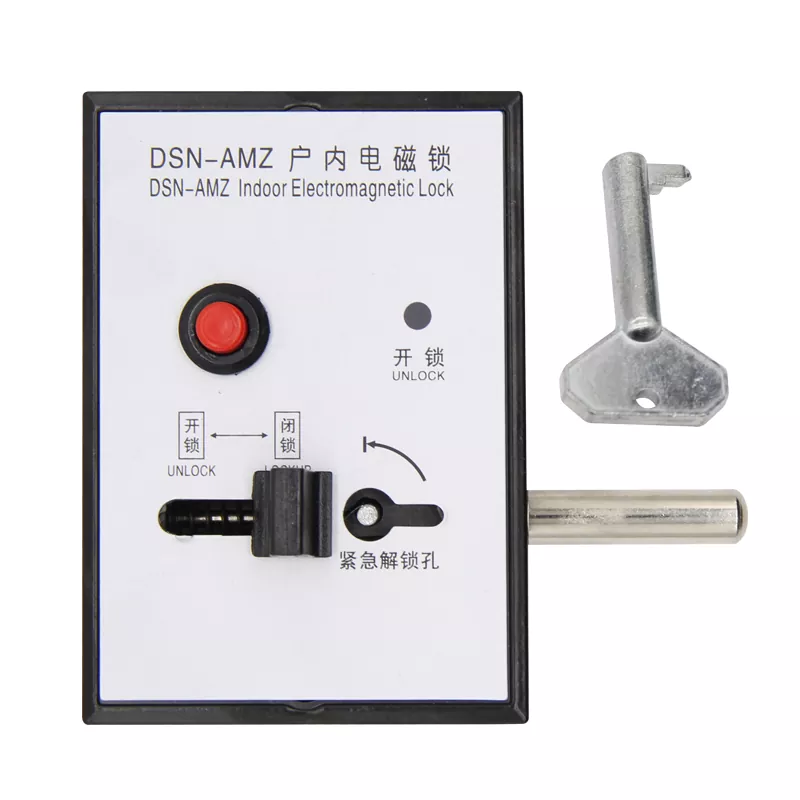

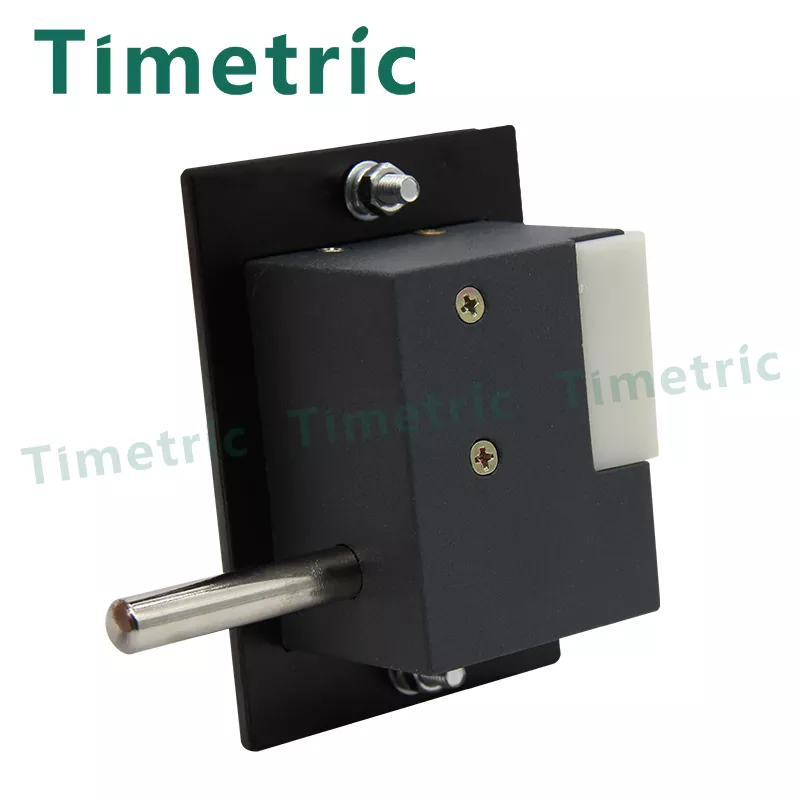

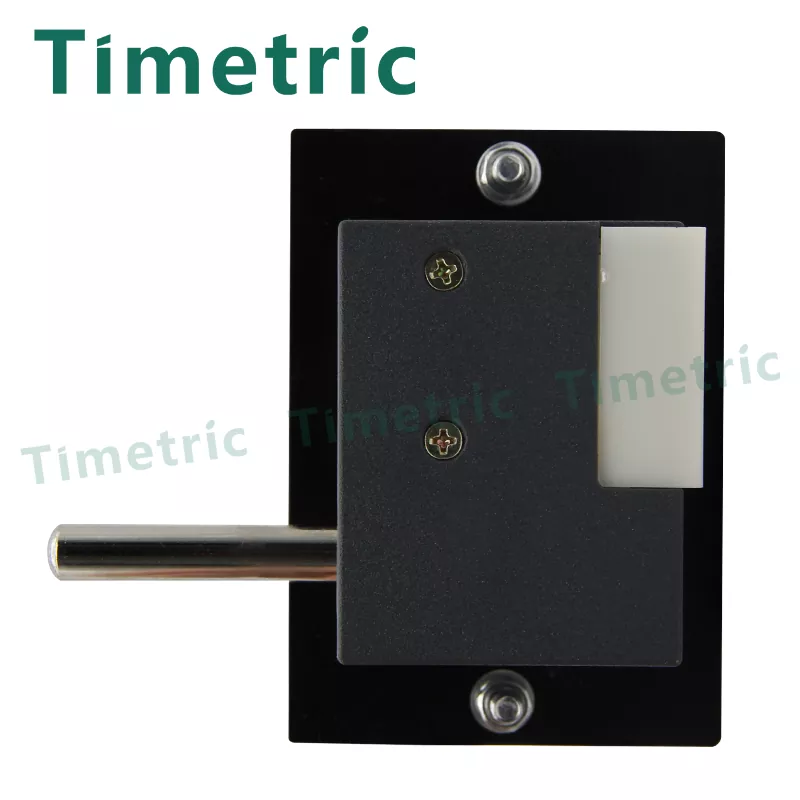

Elektromagnetisch slot DSN-BMY voor binnen

Middenspanningsschakelaars voor binnen - DSN-BMY elektromagnetisch slot voor binnen

Eén: installatiestappen

1. Begin met het verwijderen van de M5-moer, veerring en platte ring van de paneelmontageschroef.
2. Steek de grendelkant van het slotlichaam van buitenaf door de kastdeuropening. Draai het slotlichaam om de montageschroef uit te lijnen met het gat van 60 mm op de kastdeur, waarbij u ervoor zorgt dat het slotpaneel en het kastdeurpaneel vlak zijn.
3. Monteer vanuit de binnenkant van de kastdeur de platte ring, veerring en M5-moer op de M5-schroef van het slotpaneel. Draai de M5-moer stevig vast.

Twee: gebruiksaanwijzing

(1)Normale operatie

A. Om te beginnen drukt u op de knop om de stroom in te schakelen. Deze actie zorgt ervoor dat de elektromagneetspoel de bewegende ijzeren kern scheidt van de slotboutstopper, en het ontgrendelingsindicatielampje gaat branden, wat aangeeft dat het slot klaar is om te worden ontgrendeld.

B. Om de kastdeur te ontgrendelen, draait u de hendel in de ontgrendelingsrichting (met de klok mee voor links open, tegen de klok in voor rechts open). Wanneer de kruk de eindpositie bereikt en u kracht blijft uitoefenen, keert de slotgrendel automatisch terug naar de vergrendelde positie, waardoor u de kastdeur kunt openen. Als de slotgrendel zich niet in de ontgrendelde positie bevindt, keert deze automatisch terug naar de vergrendelde positie (automatische reset). Als de slotgrendel zich al in de vergrendelde positie bevindt, draait u de hendel handmatig om aan de vergrendelingsvereiste te voldoen.

Let op: A- en B-sloten hebben hetzelfde uiterlijk en dezelfde inbouwmaten.

(2)Manier van handelen

A. Gebruik de belknop. B. Trek aan de hendel.

(3)Handmatig ontgrendelen

A. Druk op de knop om de stroomtoevoer af te sluiten en het ontgrendelingslampje uit te schakelen. De bewegende ijzeren kern blijft aan de slotboutstopper plakken, wat aangeeft dat ontgrendelen niet is toegestaan.

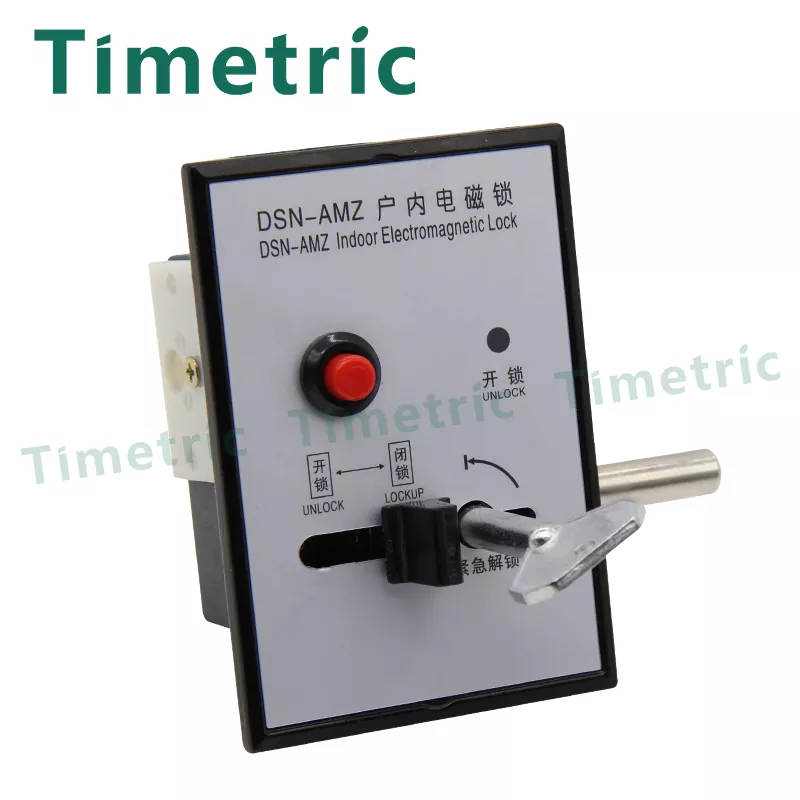

B. Voor speciale ontgrendelingssituaties neemt u de ontgrendelingssleutel en steekt u deze in het ontgrendelingsgat. Draai de sleutel 90° naar de "-" (stoppositie) zoals aangegeven op het paneel. Duw de bewegende ijzeren kern weg van de slotstopper.

C. Volg dezelfde stappen als bij normaal gebruik (stap b) om "handmatige ontgrendeling" te bereiken.

Opmerking: de ontgrendelingssleutel wordt gebruikt om de vergrendelde toestand te ontgrendelen door op de bewegende ijzeren kern te drukken. Voor volledige ontgrendeling moet u de draaiknop of hendel gebruiken, aangezien de sleutel alleen het slot niet rechtstreeks kan ontgrendelen.

Gerelateerde parameters:

1. Werkspanning AC/DC 220V, 110V
2. Hulpcontact: stroom ≤3A
Stroom ≤ 6A (stroomonderbreker vergrendeld)
3. Bedrijfsomgeving Temperatuur: bovengrens +40°C
Ondergrens -25℃-----10℃
4. Vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%
Het maandgemiddelde bedraagt ​​niet meer dan 90%
Omgevingsluchttemperatuur: bovengrens +40°C, ondergrens: -10°C in algemene gebieden, -25°C in alpiene gebieden.
Hoogte: De hoogte van het installatiegebied is niet hoger dan 1000 meter.
Omgevingsvochtigheid: de dagelijkse gemiddelde relatieve luchtvochtigheid is niet meer dan 95% en het maandgemiddelde is niet meer dan 90%.
Omgevingsomstandigheden: geen duidelijke vervuiling, geen ontvlambare, explosieve, chemische corrosie en zoutnevel en geen frequente ernstige trillingen
