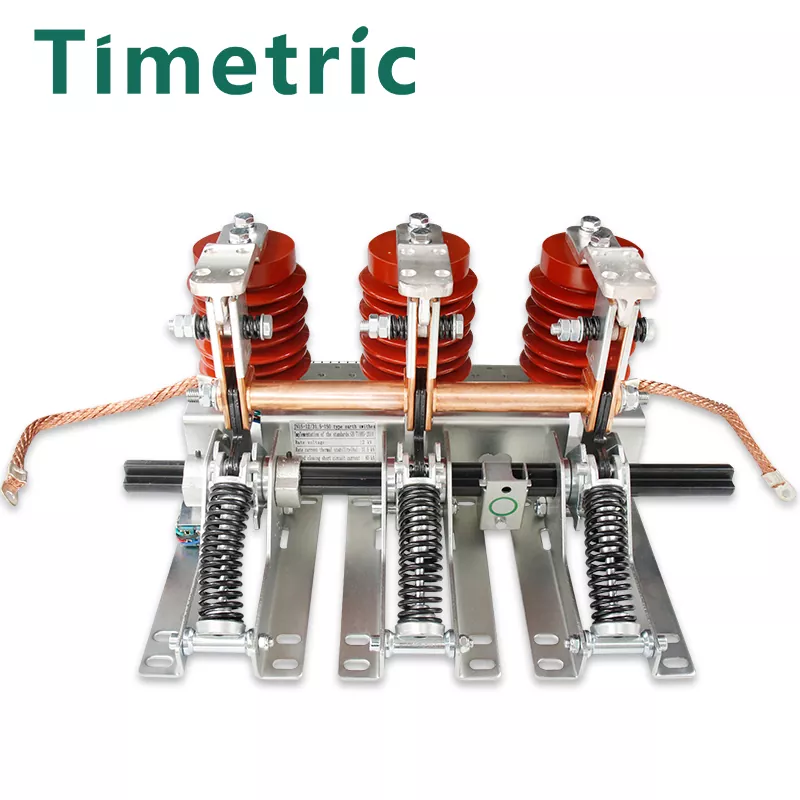

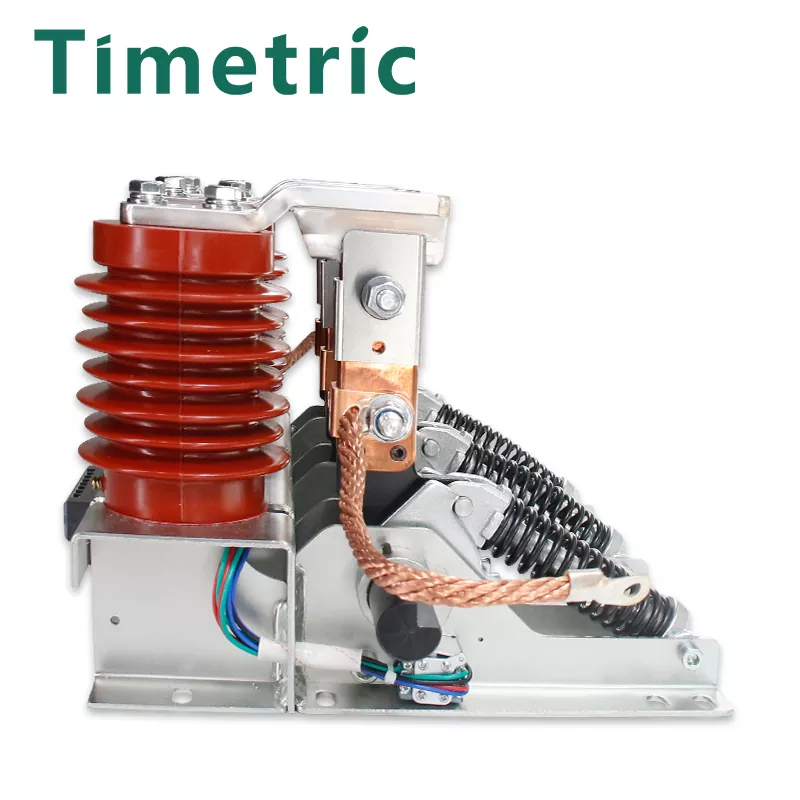

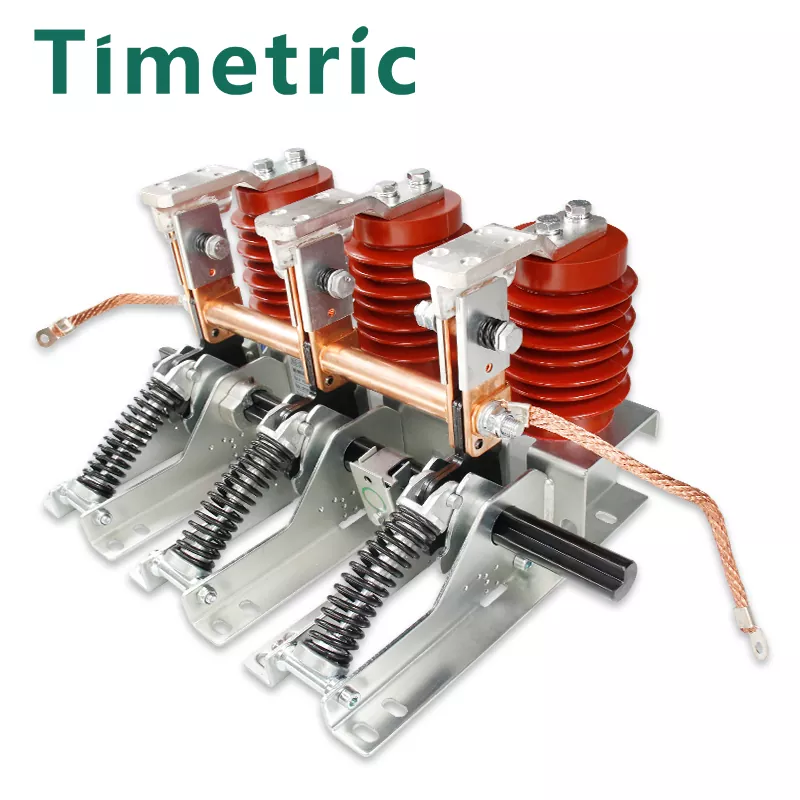

JN15-12KV indoor 150 mm fase afstand aarding schakelaar

De JN15-12KV indoor 150 mm faseafstandsschakelaar geproduceerd door timetrisch elektrisch bestaat uit een beugel, aardingsmessamenstel, statisch contact en sensor. De beugel is gelast van dunne stalen platen. Het werkingsprincipe is dat het bedrijfsmechanisme de hoofdas drijft om te roteren, met behulp van de energie die is opgeslagen in de compressieveer om snelle openings- en sluitingsactiviteiten te bereiken. Bij het sluiten worden het aardingsmes en het statisch contact betrouwbaar contact opgenomen via de veer. Het product heeft een compacte structuur, lichtgewicht, flexibele werking, eenvoudige installatie en sterke dynamische thermische stabiliteit. De openings- en sluitingssnelheid wordt niet beïnvloed door handmatige bedieningssnelheid. Wanneer het bedieningsmechanisme de aardingsschakelaar sluit, overwint het koppel als de hoofdas het weerstandskoppel en drijft de crankarm in de slotrichting. Dit zorgt ervoor dat de werkhendel op het aardingsmes het dode punt van de compressieveer passeert, energie vrijgeeft en de aardingsschakelaar snel sluit. Het aardingsmes van de aardingsmessamenstelling wordt stevig en betrouwbaar gecontacteerd met de flens van het statische contact via de compressieveer. Tijdens de openingsbewerking zorgt het uitgeoefende koppel ervoor dat de hoofdas het hoofdkoppel en de veerkracht overwint, waardoor de krukarm in de openingsrichting draait. Dit zorgt ervoor dat de aardingscompressieveer van de aarding door het dode punt gaat, het energieopslagproces voltooit en zich voorbereidt op de volgende sluiting. De aardingsschakelaar en de sluitingssnelheid zijn onafhankelijk van de bedrijfssnelheid van de operator.

Belangrijkste technische parameters

Bestelnotities: Geef de productspecificatie aan, centrale afstand tussen polen, als het elektrische display -apparaat (type van me weergave) al dan niet, let op de lengte van de zachte link bij het bestellen (normaal L = 250 mm). Raadpleeg ons als u een speciaal verzoek hebt.

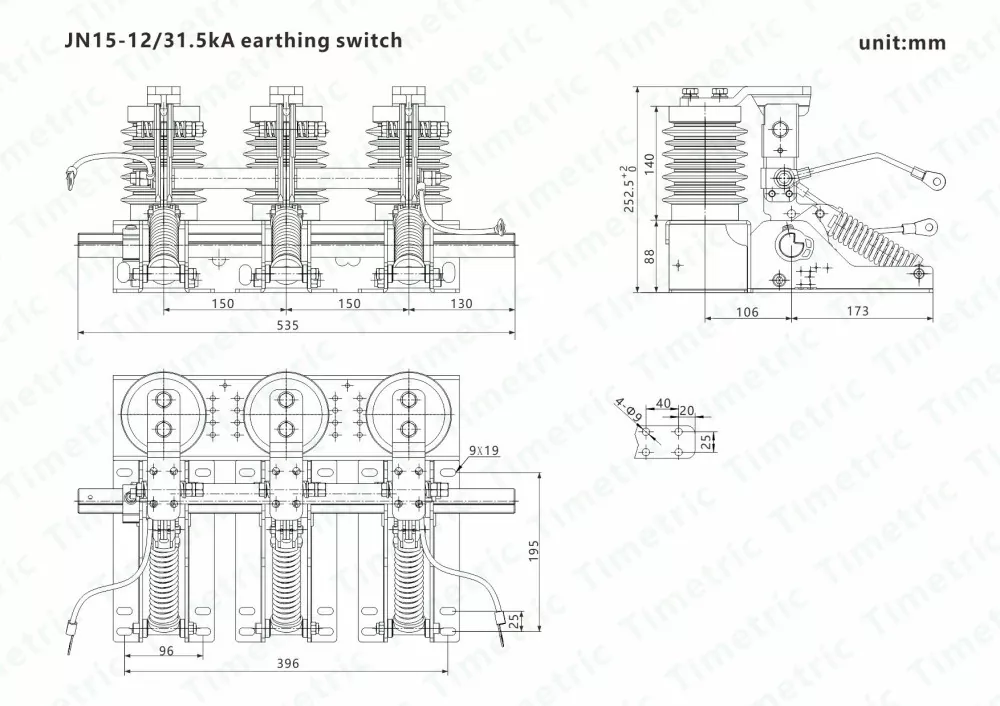

Schakelschema

Werkomgeving:

JN15-12KV indoor 150 mm faseafstand Aardingsschakelaar: Geschiktheid en vereisten voor het milieu

A. Hoogte van maximaal 1000 meter.

B. Omgevingstemperatuur is niet hoger dan +40 ° C en valt niet onder -10 ° C.

C. Dagelijkse gemiddelde relatieve vochtigheid van maximaal 95%, maandelijks gemiddelde van maximaal 90%.

D. Aardbevingintensiteit niet meer dan 8.

2. Niet geschikt voor de volgende locaties:

A. Installatielocatie blootgesteld aan gassen, dampen, chemische neerslag, rook, stof, vuil of explosieve en corrosieve stoffen die de isolatie en geleidbaarheid van de aardingsschakelaar ernstig kunnen beïnvloeden.

B. Installatielocatie onder voorbehoud van frequente en ernstige trillingen.

Voordelen van de JN15-12KV indoor 150 mm faseafstandsschakelaar

Belangrijkste voordelen van JN15-12KV indoor 150 mm faseafstand Aardingsschakelaar:

Het product hanteert een modulair ontwerp, bestaande uit kerncomponenten zoals het chassis, flexibele connector, postisolator, statisch contact en bewegend contactmes. Snelle sluiting en opening worden bereikt via een bedrijfspaneel en energieopslagveren. Compact en lichtgewicht, het biedt een uitstekende dynamische thermische stabiliteit en is gemakkelijk te installeren en te commissie. Optionele live display -apparaten en hulpschakelaars zijn beschikbaar om zich aan te passen aan verschillende bedrijfsomstandigheden.

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: Koppel schakelmodel, spanning, stroom, gebruiksomgeving, etc.

Wat is uw snelste levertijd?

Meestal accepteren we het onderzoek van de klant, communiceren en bevestigen we de specifieke parameters van de disconnector. De werkelijke productietijd wordt bepaald volgens de aankoophoeveelheid.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
