JZ-58 Kernvacuümstroomonderbrekerconnector

JZ-58 Kernvacuümstroomonderbrekerconnector

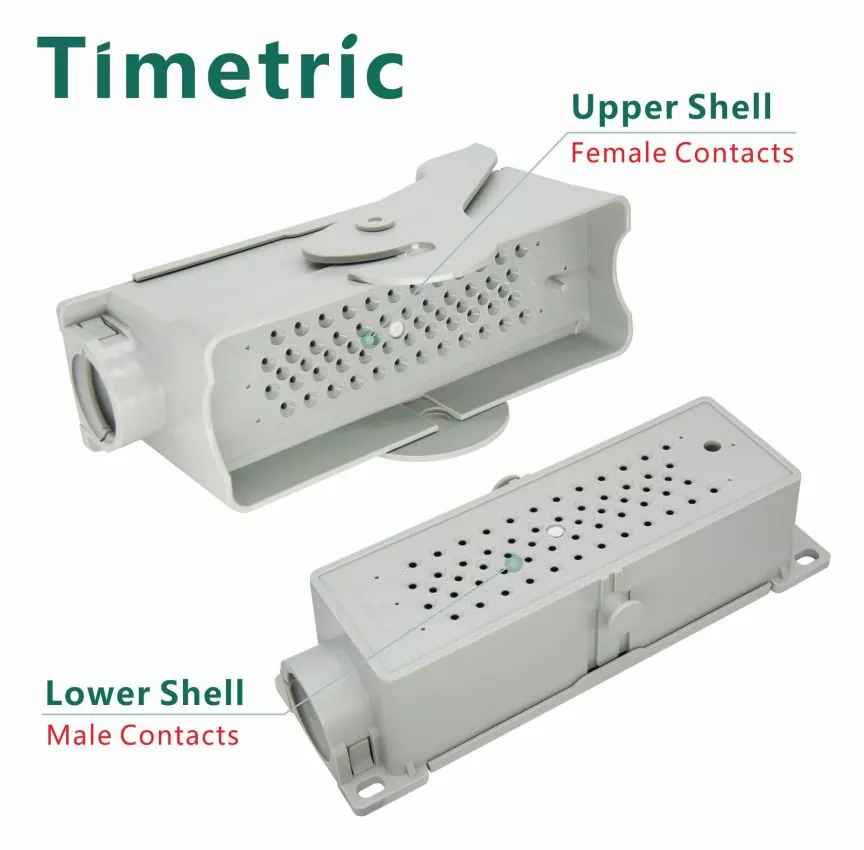

De contactparen van de JZ-58 Core vacuümstroomonderbrekerconnector hebben een pin- en socketstructuur, het aantal contactparen is 58 paren en het aantal contactparen kan ook vrij worden geselecteerd.

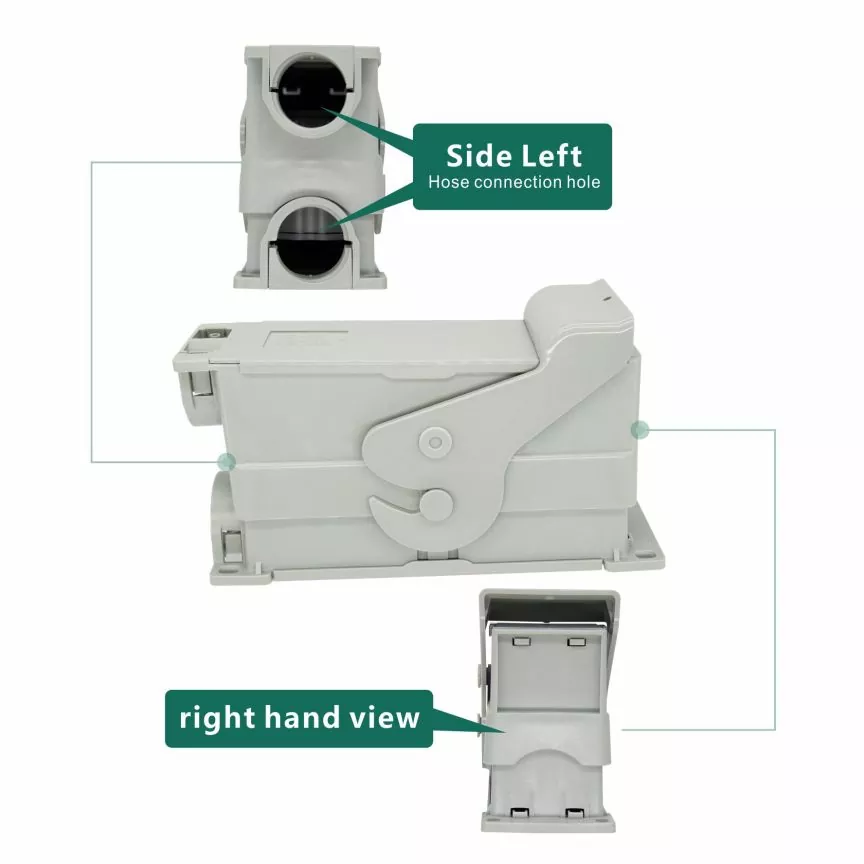

Bedradingsmethode: open de vergrendeling van de stekkerzitting, haal de stekker uit het stopcontact, verwijder respectievelijk het deksel en steek de draad in de pin

of het bedradingsgat van de aansluiting, nadat u ze stevig hebt vastgeklemd met speciale klemmen, plaatst u de pinnen of aansluitingen in respectievelijk de overeenkomstige stekker of socketbasis.

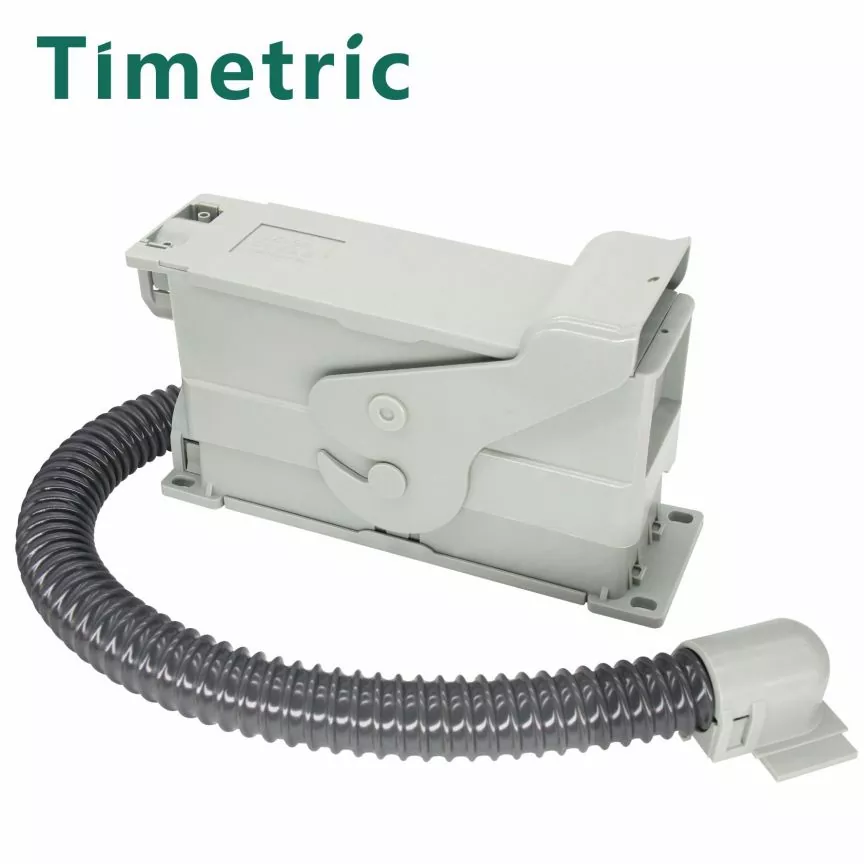

Als u een klikkend geluid hoort in het bevestigingsgat van de vlinder, betekent dit dat deze op zijn plaats is geïnstalleerd. Nadat de kabelboom uit de hoofdpoort is geleid, is deze uitgerust met een speciaal zacht plastic

Buis M36×8 (bekleed met plastic metalen veer), en vervolgens met de afdekplaat op de stekker of stopcontactbasis bevestigd, het andere uiteinde van de kabelboom wordt gebruikt

De speciale draaikop is op de apparatuur bevestigd.

Nadat de pinnen en aansluitingen in de bevestigingsgaten van de stekkerbasis zijn geplaatst, worden ze vastgezet met de dubbelzijdige clips in de stekker- en stopcontactbasis.

Speciaal verwijderingsgereedschap voor JZ-58 Core vacuümstroomonderbrekerconnector

Wanneer de pinnen en aansluitingen moeten worden vervangen vanwege een verkeerde installatie, kunnen ze flexibel worden verwijderd met behulp van het speciale verwijderingsgereedschap (vork) dat door ons bedrijf wordt geleverd, zonder schade

Het kan herhaaldelijk worden gebruikt zonder de pin, de oppervlaktebeplating van de aansluiting en de onderkant van de stekkerzitting te beschadigen.

Hoe te gebruiken: Steek de twee uittrekbare stukken van de vork in de grote diameter van de te vervangen pen en het vlindergat van de sokkelbasis en trek ze voorzichtig naar buiten.

Vork, de pin of socket valt er samen met de vork uit. Als het niet gemakkelijk is om eruit te vallen, kunt u de punt van de pin terugduwen of een dunner gebruiken

Steek de stang in de krik en duw hem terug.

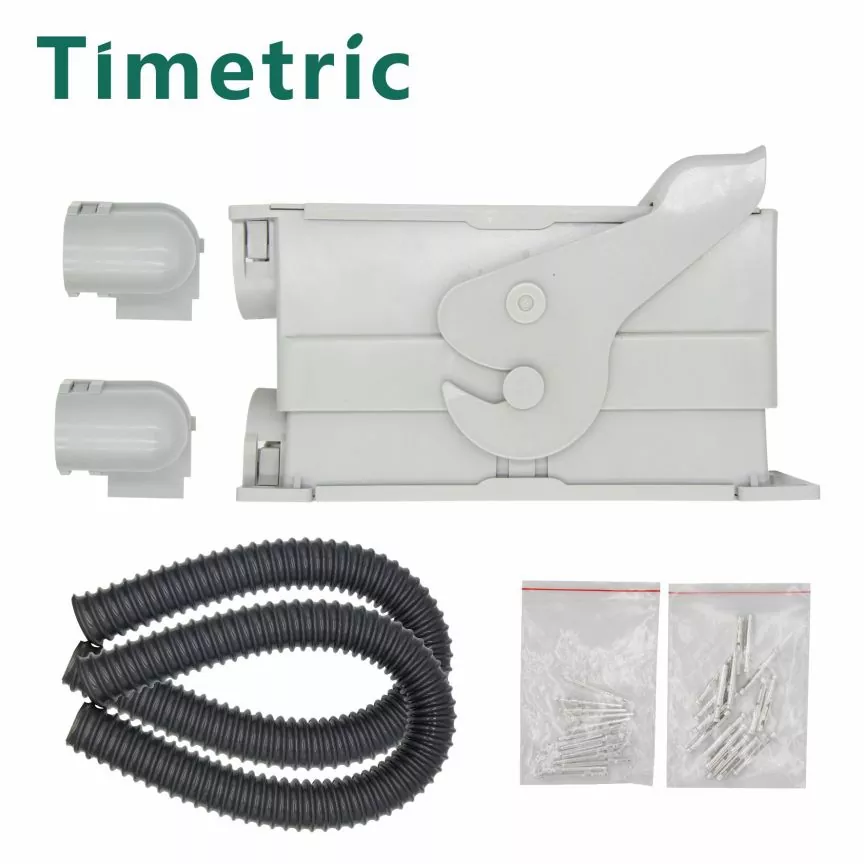

Geef bij bestelling aan: De pinnen en aansluitingen die bij de socket worden geleverd, zijn beperkt tot 1,5 vierkante draden. Als u 1 vierkante, 2,5 vierkante en 4 vierkante pinnen nodig heeft, geef dit dan aan bij uw bestelling. Stekkers en stopcontacten zijn apart verkrijgbaar.
