Laagspanningsvermogensverdeling Reactieve compensatiekast binnensoor GGJ -serie

Lage spanningsvermogenverdeling Reactieve compensatiekast Indoor GGJ -serie, Engelse GGJ is modelprogrammering, modelcode gegeven in volgorde, GGJ is condensatorcompensatiekast. GGJ Type Reactive Power Automatic Compensation is over het algemeen geschikt voor industriële en mijnbouwbedrijven en residentiële AC 50Hz, driefasige 380V, 100KVA-1000KVA Transformator Capaciteitsdistributiesysteem, als reactieve vermogenscompensatie. GGJ moet worden gebruikt in combinatie met GGD -type laagspanningsverdelingspaneel.

Low voltage power distribution reactive compensation cabinet indoor GGJ series can automatically control the grouped capacitors to be put into or cut out of the grid in 4-12 groups (steps) within 10-120S according to the demand of the grid for reactive power compensation, thereby realizing automatic reactive power compensation, stabilizing the voltage quality of the power supply network, reducing the loss of the transmission and distribution system and Transformator, en het bereiken van het doel van energiebesparing en het verbeteren van de voedingskwaliteit van het raster.

Laagspanningsvermogensverdeling Reactieve compensatiekast binnensoor GGJ -serie Lage spanningsreactief compensatiekast in de industriële en agrarische productie, er zijn een groot aantal reactieve apparaten, die de spanning van het energiesysteem zullen verminderen, het vermogensverlies verhogen en dus de kwaliteit van de vermogen beïnvloeden. Daarom ontstond het overeenkomstige reactieve compensatieapparaat. GGJ laagspanningsreactieve compensatiekast wordt speciaal geproduceerd voor lage spanningsreactieve compensatie.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Laagspanningsvermogensverdeling Reactieve compensatiekast binnensoor GGJ -serie omgevingscondities

Omgevingstemperatuur: -40 ℃ ~+50 ℃;

Relatieve vochtigheid: niet meer dan 95%;

Altitude: not more than 2000m;

Maximale bedrijfsspanning: niet meer dan 110% van de nominale spanning (behalve het overgangsproces);

Maximale bedrijfsstroom: niet meer dan 1,3 keer de nominale stroom (behalve het overgangsproces);

Voordelen en functies van Switchgear

1. Lage spanningsvermogenverdeling Reactieve compensatiekast binnensoor GGJ-serie AC Laagspanningsverdeling Volledige schakelverdeling Accomplee Switchgear neemt de vorm aan van een universele kast aan. Het kastframe is gemaakt van 8mf koud gebogen staal en gedeeltelijk gelast. De frame -onderdelen en speciale ondersteunende onderdelen worden allemaal geproduceerd en geleverd door ons bedrijf om de nauwkeurigheid, kwaliteit en levertijd van het kabinet te waarborgen. De delen van het universele kast zijn ontworpen volgens het modulaire principe en er zijn 20 module -installatiegaten met een hoge universele coëfficiënt. De fabriek kan pre-productie realiseren. Het verkort niet alleen de productie- en productiecyclus, maar verbetert ook de werkefficiëntie.

2. Lage spanningsvermogensverdeling Reactieve compensatiekast binnensoor GGJ -serie houdt volledig rekening met het warmtedissipatieprobleem tijdens de werking van de kast. Er zijn verschillende aantallen warmteafvoerslots aan de bovenste en onderste uiteinden van de kast. Wanneer de elektrische componenten in de kast worden verwarmd, stijgt de warmte en wordt het ontladen door de bovenste slots, terwijl de koude lucht continu in de kast wordt aangevuld vanuit de onderste slots, zodat de afgesloten kast een natuurlijk ventilatiekanaal vormt van onder naar boven om het doel van warmte -dissipatie te bereiken.

3. In overeenstemming met de vereisten van het moderne industriële productontwerp, neemt een lage spanningsvermogenverdeling Reactieve compensatiekast binnen GGJ -serie de Golden Ratio -methode over om de kastvorm en de divisiegrootte van elk onderdeel te ontwerpen, waardoor de hele kast mooi en genereus is.

4. De kastdeur is verbonden met het frame met een roterend asscharnier, dat gemakkelijk te installeren en te demonteren is. Een bergvormige rubber-plastic strip is ingebed in de vouwrand van de deur. Bij het sluiten van de deur heeft de strook tussen de deur en het frame een bepaalde compressiereek, die kan voorkomen dat de deur direct in botsing komt met het kastlichaam en het beschermingsniveau van de deur kan verbeteren.

5. De instrumentendeur uitgerust met elektrische componenten is verbonden met het frame met meerdere strengen zachte koperdraad. De montagedelen in de kast zijn verbonden met het frame met gekartelde sluitringen en de hele kast vormt een compleet aardingsbeveiligingssysteem.

6. Het oppervlak van de kast wordt behandeld met hoogspanningselektrostatisch spuitpoeder. Het heeft een sterke hechting en een goede textuur. Het hele kast is mat, wat verblindingseffecten vermijdt en een betere en comfortabelere visuele omgeving creëert voor het dienstverband.

7. De bovenste afdekking van de kast kan indien nodig worden verwijderd om de montage en aanpassing van de hoofdbus op het terrein te vergemakkelijken. De vier hoeken van de kast zijn uitgerust met hefringen voor tillen en verzending.

8. Het beschermingsniveau van de kast is IP30 en gebruikers kunnen ook kiezen tussen IP20 ~ IP40 volgens de vereisten van de gebruiksomgeving.

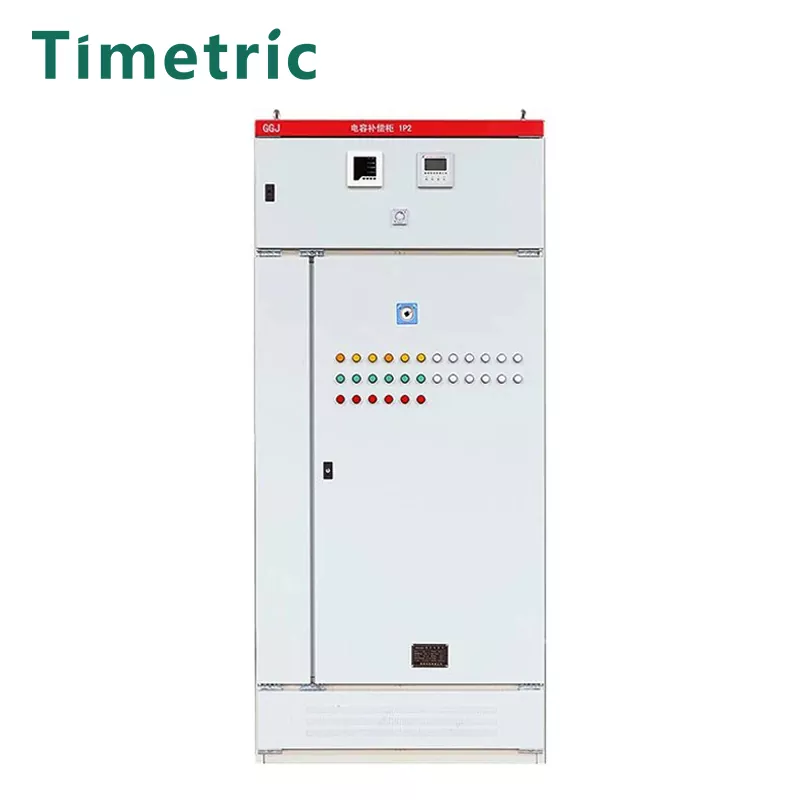

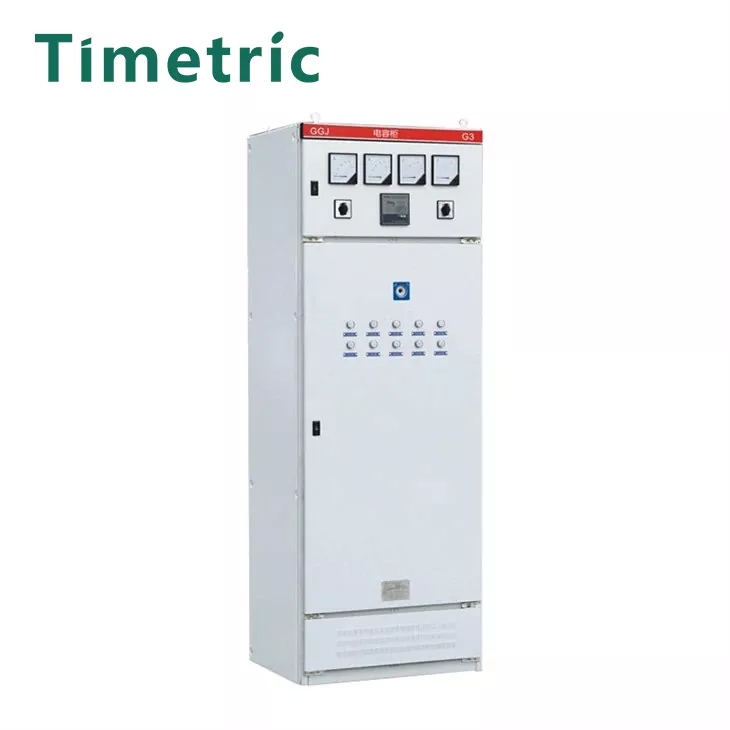

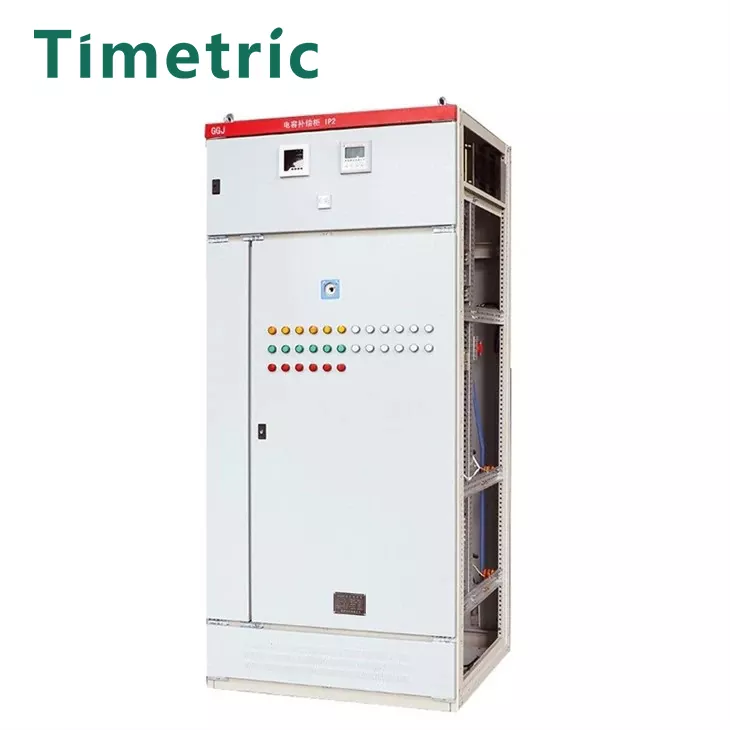

Product echt schot

FAQ

A1: Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Q1: Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

A2: Awhat is je snelste levertijd?

V2: Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

A3: Hoe is uw after-sales-service?

V3: Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
