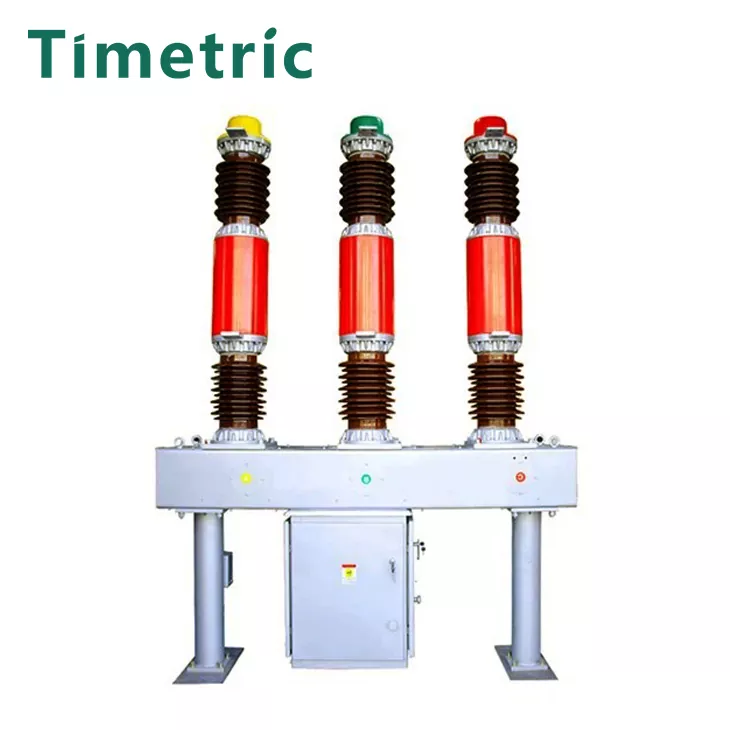

LW16-40.5 SF6-stroomonderbreker

Item: LW16-40.5 SF6-stroomonderbreker
SF6 GAS: biedt uitstekende boogprestaties.
Compacte en eenvoudige structuur voor eenvoudige installatie en ruimtebesparing.
Soepele werking: goede openingsprestaties met een evenwichtige werking.
Afgedicht ontwerp: lage operationele ruis.
Laag onderhoud: minder inspectie- en onderhoudswerklast.

Stuur onderzoek

Productomschrijving

Item: LW16-40.5 SF6-stroomonderbreker

Thelw16-40.5 SF6-stroomonderbreker is ontworpen voor frequente werking en kan worden gebruikt als:

· Atie circuit breaker.

· Acircuit breker voor het sluiten van condensatorbanken en reactorbanken.

Het beschikt over een gebouwde incurrent transformator voor meting en bescherming. De LW16-40.5 kan de thesw2-35-less stroomonderbreker rechtstreeks vervangen en kan met filterbeugels ook verschillende soorten multi-olie-stroomonderbrekers vervangen. Het is de idealoil-vrije stroomonderbreker For35KV Power Systems.

Modelbeschrijving

Belangrijkste technische parameters

Nee.	ltem		Eenheid	Gegevens
1	Beoordeeld	spanning	kv	40.5
	Nominale isolatie niveau	Blikseminslag is bestand tegen spanning (volledige crest valuel	kv	185
		Stroomfrequentie bestand tegen spanning (IMIN)	kv	95
2	Nominale stroom		A	1600 2000
3	Mechanisch leven		Volgende fime	3000
4	Nominale druk van zwavel hexafluoride gas lgauge druk bij 20 ℃ ℃)		MPA	0.50
5	Alarmdruk/minimale functionele druk (bijkomseldruk bij 20 ℃)		MPA	0,47/0,45
6 7	Nominale kortsluitingsschakelaarstroom		de	25	31.5
	Nominale kortsluitingsstroom (piek)		De	63	80
8	Korte tijd beoordeeld om de stroom te weerstaan (thermische stabiele stroom)		de	25	31.5
9	Korte tijd beoordeeld om de stroom te weerstaan (thermische stabiele stroom)		de	60	80
10	Nominale kortsluitingsschakelaarstroom		de	63	8
11	Het cumulatieve aantal swilchingtijden onder beoordeelde kortsluitingsschakelaar		Tijd	15	10
12	Nominale kortsluitduur		S	4
13	Sluitingstijd Lat beoordeelde bedrijfsvoltagel		S	≤0,1
14	Schakeltijd (bij nominale bediende Voltagel		S	0.06
15	Nominale bestelling van werking			C-0.3S-CO-180S-CO
16	Rated Opening and Closing Monomial Copacitor Bank Current			400
17	In lekkage		%jaren	≤1
18	Watergehalte van zwaveldhexafluoride GOS (V/VM)			≤150x10-9
19	CT14 Spring -bedieningsmechanisme met nominale werkspanning
	Sluitspoel, openingsspanning openen		V	IAC): 220 380 (DC): 48 110 220
	Motorspanning van energieopslag		V	IAC): 220 380 (DC): 110 220
20	Zwaveldhexafluoride gasgewicht		Kg	8
21	Gewicht van circUL -breker [inclusief operafenmechanismel		Kg	1400

Structuur en montagedimensies

Werkomgeving:

Item: LW16-40.5 SF6-stroomonderbreker

Werkomgeving van LW16-40.5 SF6-stroomonderbreker:

· Ambiënttemperatuur: -30 ° C tot +40 ° C

· Hoogte: tot 1.000 meter (kan worden aangepast voor hogere hoogten)

· Vochtigheid: de relatieve vochtigheid mag niet meer dan 95%overschrijden.

· Vervuilingsniveau: geschikt voor gematigde vervuilingsomgevingen (tot vervuiling diploma III).

· Seismische weerstand: ontworpen om de aardbevingsintensiteit van maximaal 8 graden op de schaal van Richter te weerstaan.

Deze omgevingscondities zorgen ervoor dat de stroomonderbreker betrouwbaar werkt onder typische omstandigheden die worden aangetroffen in stroomverdelingssystemen.

Mogelijke oorzaken van falen van het elektrische circuit

Item: LW16-40.5 SF6-stroomonderbreker

· Defecte SF6 -gasdruk:

· · Onvoldoende SF6 -gasdruk kan leiden tot slechte blussenprestaties, waardoor de breker fouten niet goed onderbreekt.

· Verontreiniging van SF6 -gas:

· · Vochten of verontreinigingen in het SF6 -gas kunnen zijn diëlektrische eigenschappen afbreken, wat de prestaties van de breker beïnvloedt.

· Mechanisch falen:

· · Wear and traan van interne componenten, zoals contacten, veren of het bedieningsmechanisme, kunnen falen veroorzaken bij de opening/sluitingsbewerking.

· Elektrische overbelasting:

· · Overmatige stroom die door de breker gaat die verder gaat dan de nominale capaciteit, kan oververhitting, schade aan contacten of isolatiestoringen veroorzaken.

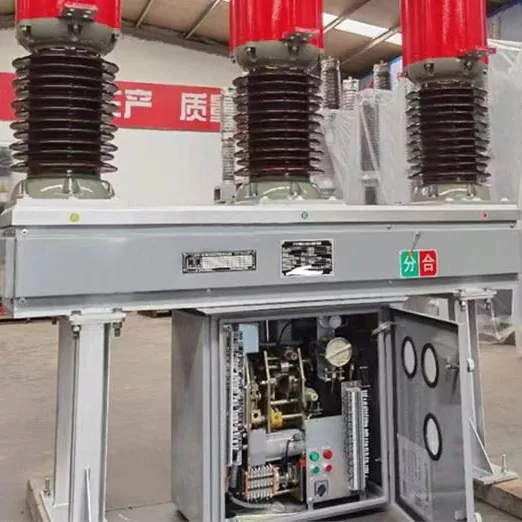

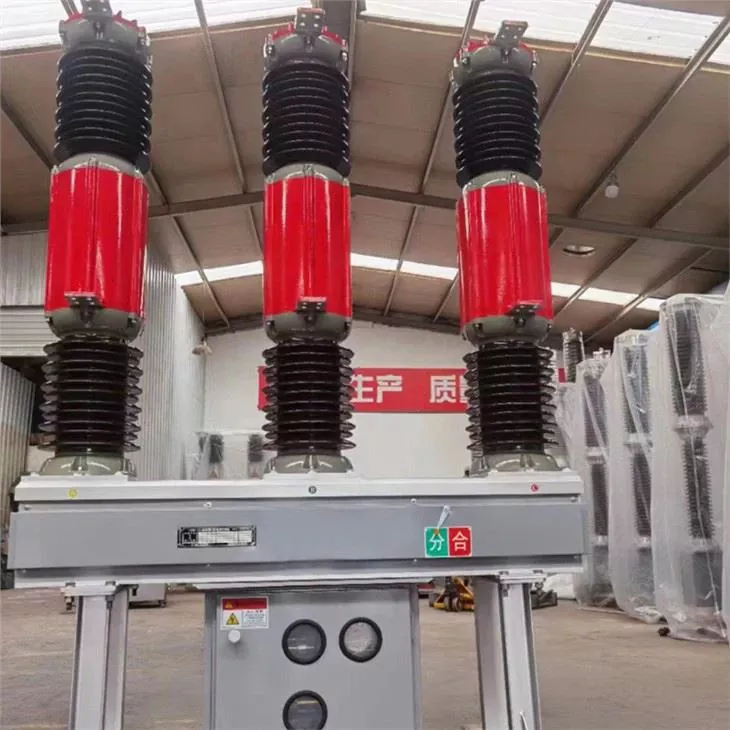

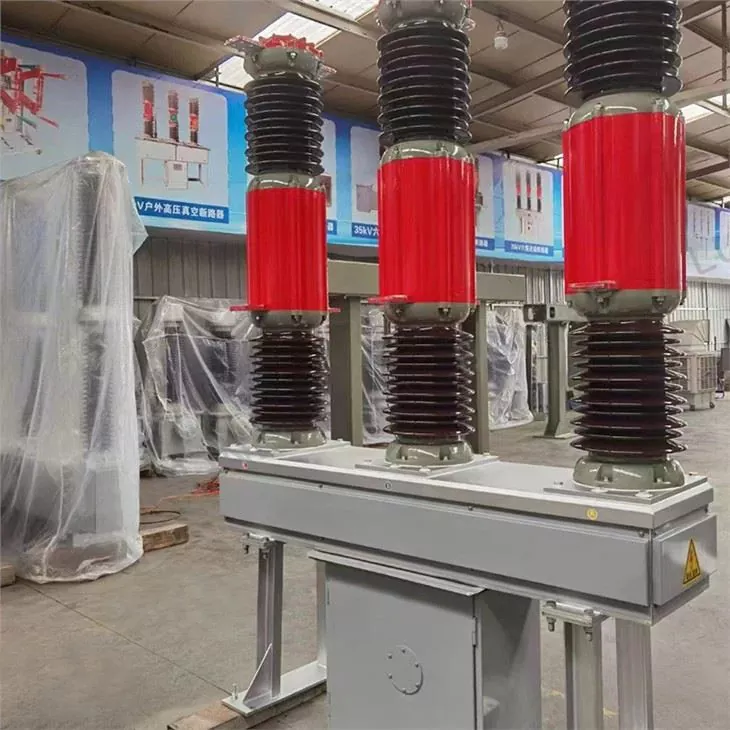

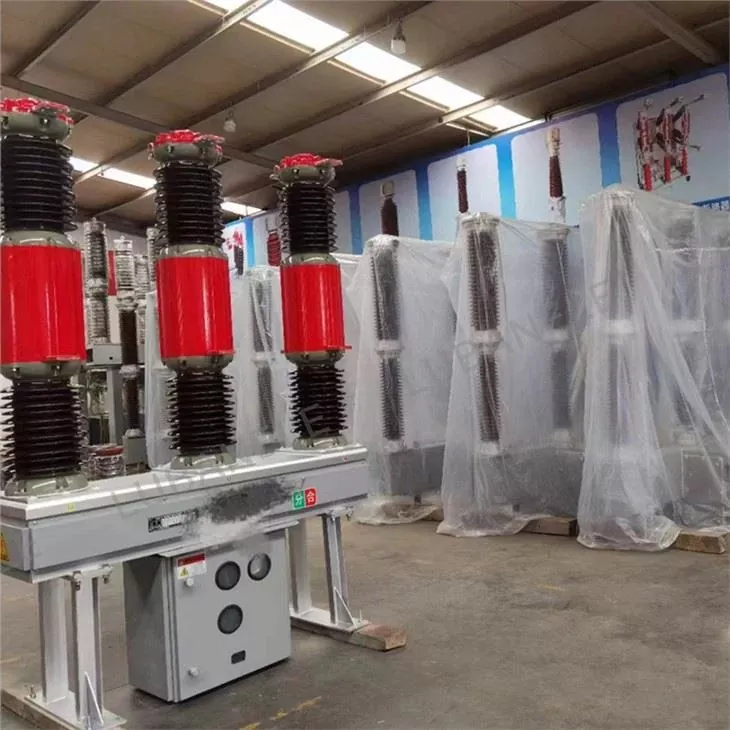

Product echt schot

FAQ

Item: LW16-40.5 SF6-stroomonderbreker

1.Wat is de nominale spanning van de LW16-40.5 SF6-stroomonderbreker?

· De LW16-40.5 SF6-stroomonderbreker is ontworpen voor een nominale spanning van 40,5 kV en is geschikt voor 35 kV stroomsystemen.

2. Welk type gas wordt gebruikt in de stroomonderbreker?

· De LW16-40.5 USESSF6 (zwavel hexafluoride) Gas, dat uitstekende diëlektrische en boog-experende eigenschappen heeft.

3. Hoe kan de LW16-40.5 SF6-stroomonderbreker vaak werken?

· De LW16-40.5 is ontworpen voor frequente werking, waardoor het ideaal is voor toepassingen zoals tie-stroomonderbrekers en stroomonderbrekers voor condensator- en reactorbanken.

4. Kan deze stroomonderbreker andere soorten brekers vervangen?

· Ja, de LW16-40.5 kan direct de SW2-35 olieloze stroomonderbreker. Met het gebruik van filterbeugels kan het ook verschillende soorten multi-olie-stroomonderbrekers vervangen.
