LW30-72.5 SF6-stroomonderbreker

Item: LW30-72.5 SF6-stroomonderbreker

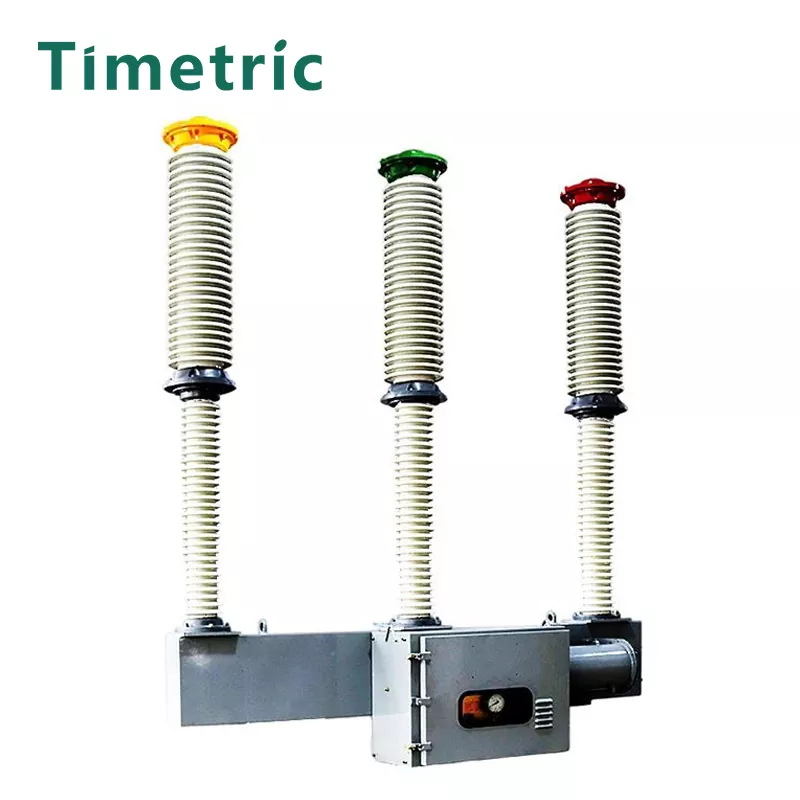

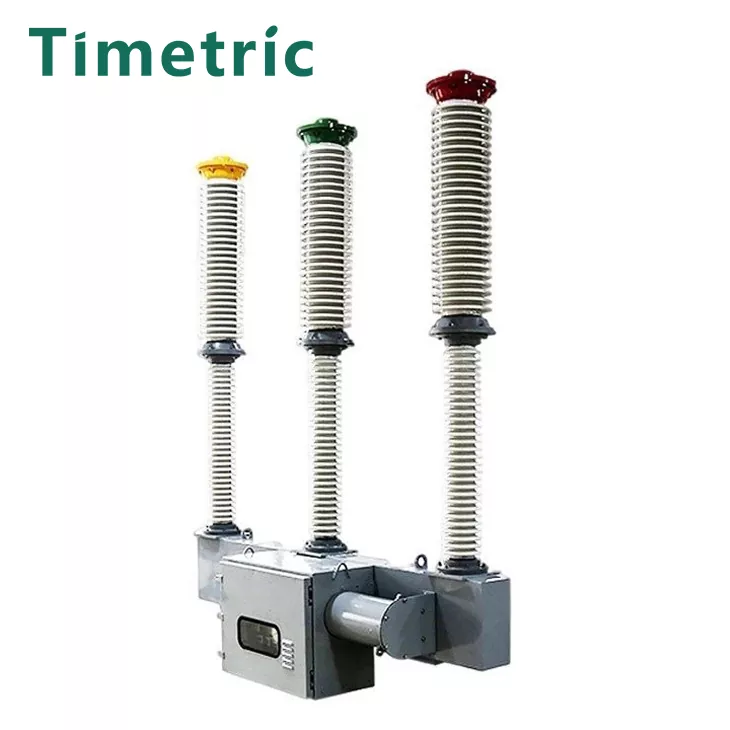

Thelw30-72.5 SF6-stroomonderbreker heeft een Aself-Energy Arc Depinguiste Kamer. Elke pool van de stroomonderbreker heeft een single-column, single-fractuurstructuur en samen worden de drie polen geassembleerd op een enkel frame. Deze polen zijn mechanisch gekoppeld en bediend door ASpring -mechanisme.

Belangrijke componenten zijn onder meer:

· Thearc onderbreker porseleinen mouw aan de bovenkant.

· De pillaire porseleinen mouw en frame in het midden.

· De themechanismebox bevindt zich centraal onderaan het frame, met het werkingsmechanisme van de spring en elektrische bedieningsonderdelen.

· De output staaf van het mechanisme verbindt met de tecrankarm.

· ASF6 gasdichtheidscontroller is gemonteerd aan de voorkant van het frame.

· Het frame wordt ondersteund aan beide uiteinden bypillars.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Item: LW30-72.5 SF6-stroomonderbreker

De LW30-72.5 SF6-stroomonderbreker is ontworpen om betrouwbaar te werken in de volgende omgevingscondities:

Omgevingstemperatuur:

1. Hoog: + 40 ° 100

2. Laag: -30 ° 100

Hoogte:

1. ≤ 2000 meter boven zeeniveau

2. Voor installaties boven deze hoogte zijn aanpassingen aan het nominale isolatieniveau vereist.

Vochtigheidsomstandigheden:

1. Dagelijkse gemiddelde relatieve vochtigheid: ≤ 95%

2. Maandelijkse gemiddelde relatieve vochtigheid: ≤ 90%

Seismische weerstand:

1. Kan aardbevingen weerstaan ​​met een maximale intensiteit van 8 graden.

Winddruk:

1. Maximale windsnelheid: 34 m/s (gelijkwaardig aan 700 PA).

Vervuilingsniveau:

1. Suitable for installation in areas with a contamination level of Class III or below.

Andere vereisten:

1. Vrij van brandbare, explosieve of corrosieve gassen in de omliggende lucht.

2. Installatiesite mag niet vatbaar zijn voor frequente en ernstige trillingen.

Mogelijke oorzaken van falen van het elektrische circuit

Item: LW30-72.5 SF6-stroomonderbreker

SF6 Gas -uitputting:

1. Verlies van SF6 -gas als gevolg van lekken of onvoldoende bijvulling kan leiden tot slechte blussen- en isolatieprestaties.

Boogonderbrekingsfout:

1. Onvoldoende boogd blikken als gevolg van een defecte onderbreker of onjuiste werking van het boogspoelensysteem.

Fout van mechanische koppeling:

1. Mechanisch falen in het veermechanisme of koppelingscomponenten kunnen de juiste opening/sluiting voorkomen.

Besmetting of corrosie:

1. Aanwezigheid van vocht of verontreinigingen in het SF6 -gas of op interne componenten kan de prestaties en isolatie -eigenschappen afbreken.

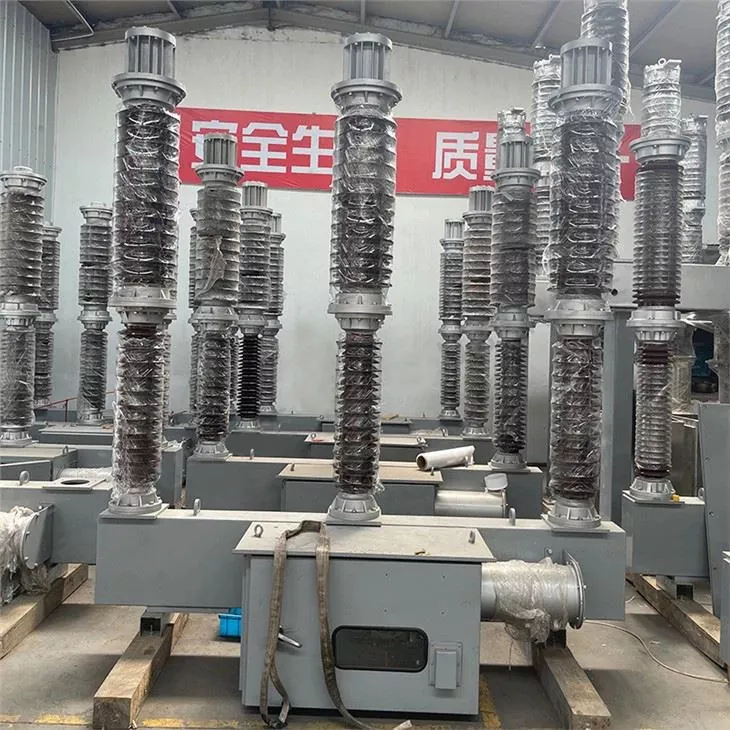

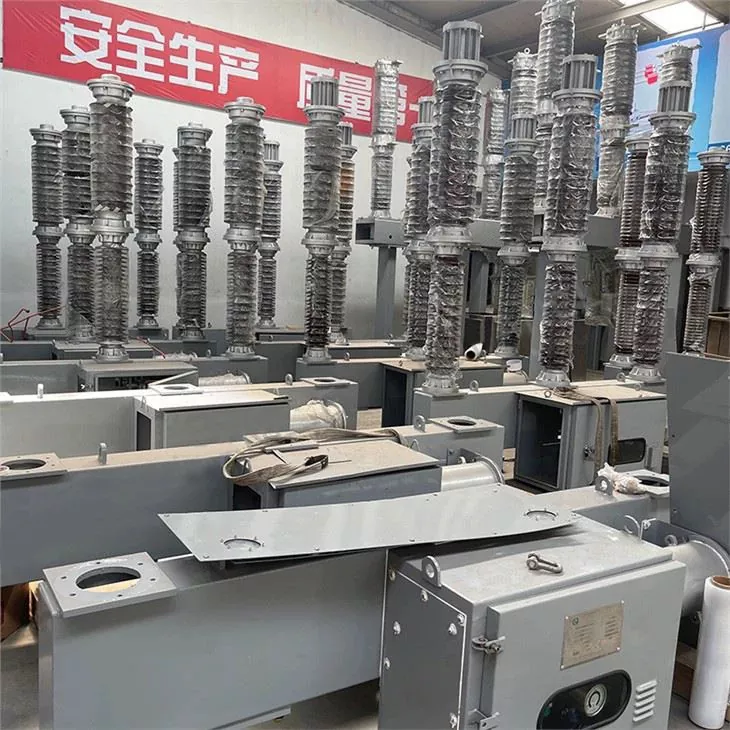

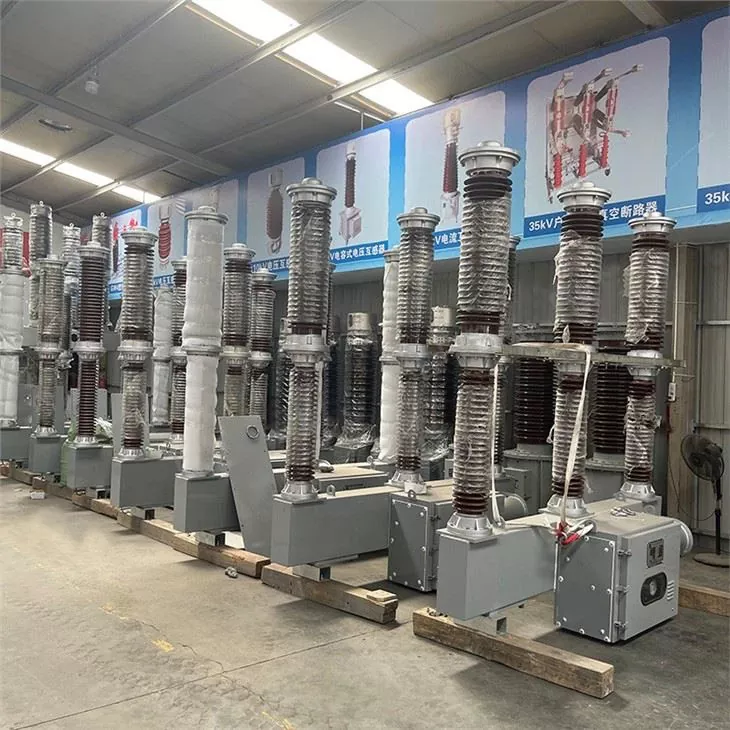

Product echt schot

FAQ

Item: LW30-72.5 SF6-stroomonderbreker

· V: Wat is de nominale spanning van de LW30-72.5 SF6-stroomonderbreker?
A: De nominale spanning is 72,5 kV.

· · Q: wat is de primaire toepassing van de LW30-72.5 SF6-stroomonderbreker?
A: Het wordt voornamelijk gebruikt voor het beschermen van transmissie- en distributielijnen in elektrische netwerken en kan ook worden gebruikt voor het schakelen van condensators.

· · Q: Welk type onderbrekingsmedium gebruikt het LW30-72.5 SF6-stroomonderbreker?
A: Het maakt gebruik van SF6 (zwavel hexafluoride) gas als het onderbreken en isolerende medium.

· · Q: Hoe dooft de LW30-72.5 SF6-stroomonderbreker bogen?
A: Het maakt gebruik van het zelf-energie-boogprincipe, waarbij het SF6-gas de boog snel afkoelt en de diëlektrische sterkte herstelt na onderbreking.
