LW36-40.5 SF6-stroomonderbreker

Item: LW36-40.5 SF6-stroomonderbreker

Thelw36-40.5 SF6-stroomonderbreker is een driefasige, 50Hz buitenspanning hoogspannings elektrische apparatuur die is ontworpen voor de regeling en bescherming van 40,5kV stroomoverdracht en distributiesystemen. Het is geschikt voor toepassingen zoals:

· Tie stroomonderbrekers.

· Schakelcondensatorbanken.

· Meet en bescherming met bevestigbare stroomtransformatoren.

Belangrijkste kenmerken:

Naleving van normen: voldoet aan de National StandardGB1984-1989 ("AC High Voltage Cirmak Breaker") en de International Electrotechnical Commission StandardieC60056: 1987 ("High Voltage AC Circuit Breaker").

Uitstekende breekprestaties:

o Gebruikt gecomprimeerde gasboogduiker voor een snelle boog.

o Korte boogtijd voor verbeterde bescherming.

o In staat om 25 ka 20 keer onder gewaardeerde spanning te breken zonder degradatie van prestaties.

Low Maintenance:

o Geen behoefte aan onderhoud of vervanging van SF6 -gas tijdens zijn levensduur.

O biedt een lange elektrische levensduur met minimale interventie.

Betrouwbare isolatie:

o Kan 40,5 kV gedurende 10 minuten bestand zijn tegen nulspersendruk, waardoor robuuste isolatieprestaties worden gewaarborgd.

Hoge mechanische betrouwbaarheid:

o Ontworpen forfrequente werking, met strong slotvermogen.

o kan veilig openen en sluiten van condensator bankstromen van maximaal400 ampère zonder opnieuw te ontwerpen.

o In staat om veilig te wisselen van lange lijnen (tot 25-50 km) zonder problemen zoals boog of burn -out.

Compact en eenvoudig ontwerp:

o Compacte grootte met een asimple -structuur.

o Lange perioden van onderhoudsvrije werking, waardoor verminderde downtime en kosten worden gewaarborgd.

Modelbeschrijving

Belangrijkste technische parameters

Structuur en montagedimensies

Werkomgeving:

Item: LW36-40.5 SF6-stroomonderbreker

Werkomgeving van LW36-40.5 SF6-stroomonderbreker:

Omgevingstemperatuurbereik:

Min: -30 ° C.

Max: +40 ° C

(Voor speciale omstandigheden kan worden aangepast voor hogere of lagere temperatuurbereiken.)

Hoogte:

Kan worden gebruikt tot 1.000 meter boven zeeniveau.

Voor hoogtes boven 1.000 meter kunnen aanpassingen nodig zijn om de juiste prestaties te garanderen.

Vochtigheid:

De relatieve vochtigheid mag niet meer dan 95%bedragen (niet-condenserend).

Vervuilingsniveau:

Geschikt voor omgevingen met gematigde vervuilingsniveaus (UP Toplution Degree III volgens IEC -normen).

Seismische weerstand:

Ontworpen om te zijn bestand tegen de intensiteit van maximaal 8 graden op de schaal van Richter.

Windweerstand:

Kan de windsnelheden tot 160 km/u weerstaan, waardoor het geschikt is voor buiteninstallaties in gebieden die onderhevig zijn aan hoge wind.

Mogelijke oorzaken van falen van het elektrische circuit

Item: LW36-40.5 SF6-stroomonderbreker

Mogelijke oorzaken van falen van elektrische circuits:

Onvoldoende SF6 -gasdruk:

Lage SF6-gasdruk kan het boogvermogen van de breker aantasten, wat leidt tot het niet goed onderbreken van fouten. Regelmatige gasdrukcontroles zijn nodig voor betrouwbare werking.

Verontreiniging van SF6 -gas:

Verontreinigende stoffen (bijv. Vocht, lucht of deeltjes) in het SF6-gas kunnen zijn diëlektrische eigenschappen en de effectiviteit van de boogverzeniging afbreken, wat resulteert in een defecte werking.

Mechanische storingen:

Draag en traan op interne componenten (bijv. Contacten, veren of werkingsmechanismen) kunnen leiden tot defect, zoals het niet sluiten of openen van de breker wanneer dat nodig is.

Overcrrent of kortsluitcondities:

Als de breker wordt onderworpen aan TOOPOVERLOAD ORSHORT-Circuit-omstandigheden buiten de nominale capaciteit, kan deze de foutstroom niet effectief onderbreken, wat mogelijk leidt tot systeemschade.

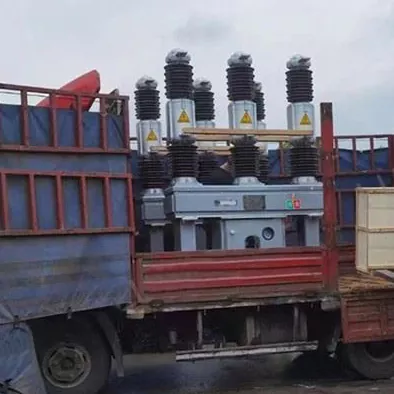

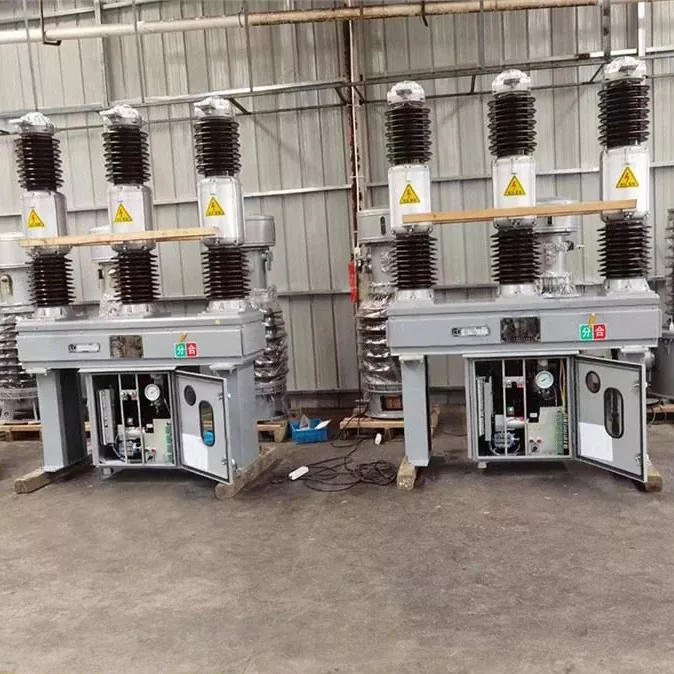

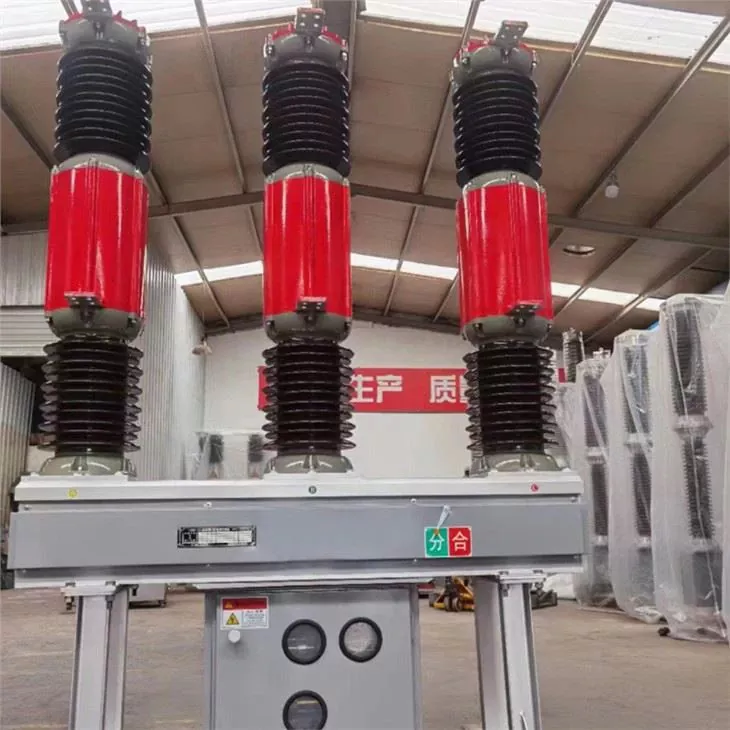

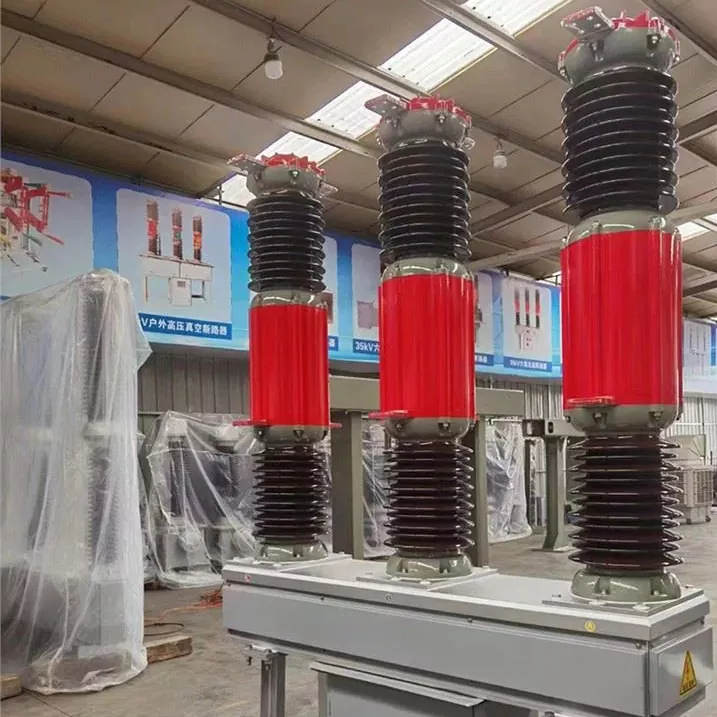

Product echt schot

FAQ

Item: LW36-40.5 SF6-stroomonderbreker

1.Wat is de nominale spanning van de LW36-40.5 SF6-stroomonderbreker?

· De LW36-40.5 SF6-stroomonderbreker is ontworpen voor georganiseerde spanning van 40,5 kV, geschikt voor 35 kV vermogenstransmissie- en distributiesystemen.

2. Welk type gas gebruikt de LW36-40.5 voor boogd blikken?

· De breker USESSSF6 (zwavel hexafluoride) gas, bekend om zijn uitstekende diëlektrische en boog-experende eigenschappen, waardoor betrouwbare werking zelfs onder hoge foutomstandigheden wordt gewaarborgd.

3. Wat is de mechanische levensduur van de LW36-40.5 SF6-stroomonderbreker?

· De themechanische levensduur van de LW36-40.5 SF6-stroomonderbreker is ontworpen om 3.000 bewerkingen te overschrijden, waardoor deze geschikt is voor frequent overstap in veeleisende omgevingen.

4. Kan de LW36-40.5 SF6-stroomonderbreker worden gebruikt voor het schakelen van de condensatorbank?

· Ja, de LW36-40.5 kan worden gebruikt om condensatorbanken te schelen en is in staat om veilig te schakelen naar 400 ampère stroom zonder opnieuw te ontwerpen.
