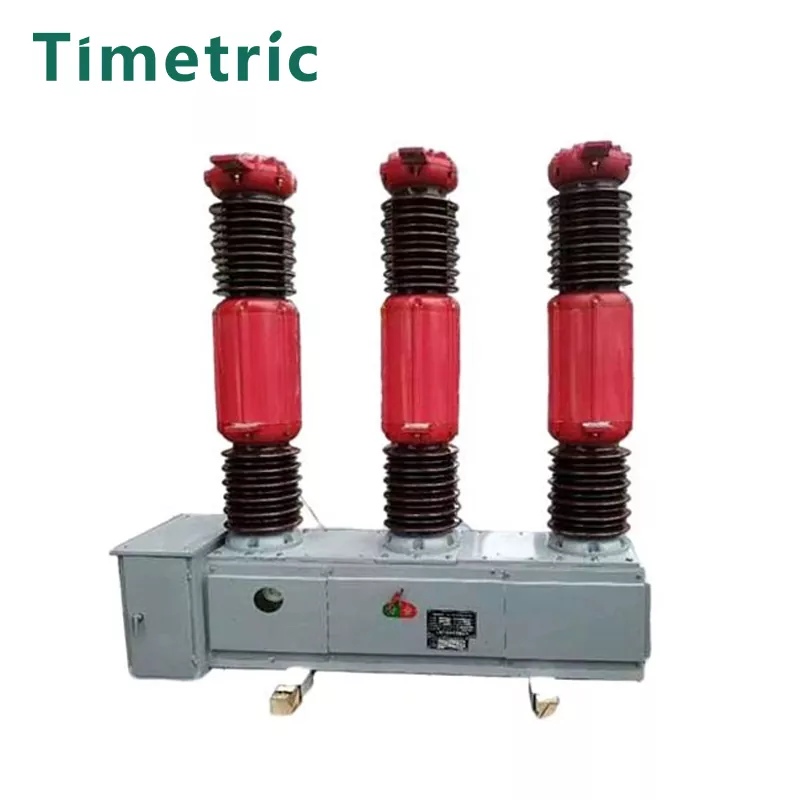

LW8A-40.5 SF6-stroomonderbreker

Item: LW8A-40.5 SF6-stroomonderbreker
Goede boogprestaties: zorgt voor betrouwbare onderbreking van elektrische stromen.
Eenvoudige structuur en compacte grootte: vergemakkelijkt eenvoudige installatie en efficiënt gebruik van ruimte.
Goede openingsprestaties, evenwichtige werking: verbetert de operationele betrouwbaarheid en veiligheid.
Afgesloten stroomonderbreker met kleine bedieningsgeluid: zorgt voor een rustige werking en voorkomt externe besmetting
. Lage inspectie en onderhoudswerklast: verlaagt de operationele kosten en verbetert de efficiëntie.

Stuur onderzoek

Productomschrijving

Item: LW8A-40.5 SF6-stroomonderbreker

· Isolatie- en boogdelfingmedium: gebruik zwavel hexafluoride (SF6) gas voor uitstekende isolatie en boogprestaties.

· Structuur: beschikt over een ontwerp met één kolom, enkelvoudige fractuur voor elke pool, wat zorgt voor compacte en efficiënte werking.

· Boogd blikken principe: werkt volgens het zelf-energie-boogdefortprincipe voor betrouwbare prestaties.

· Actuator: uitgerust met een CT14-veeractuatorstructuur die driefasige mechanische koppeling mogelijk maakt voor gesynchroniseerde werking.

· Naleving: MeetSGB1984 ANDIC62271-100 Internationale normen, voor veiligheid en betrouwbaarheid.

Modelbeschrijving

Belangrijkste technische parameters

Nee.	ltem		Eenheid	Gegevens
1	Beoordeeld	vlag	kv	40.5
	Nominale isolatie niveau	Blikseminvloed is bestand tegen spanning (volledige topwaarde)	kv	185
		Stroomfrequentie bestand tegen spanning (IMIN)	kv	95
2	Nominale stroom		A	1600 2000
3	Mechanisch leven		drijven	3000
4	Nominale druk van zwavel hexafluoride gas lgauge druk bij 20 ℃ ℃)		MPA	0.50
5	Alarmdruk/minimale functionele druk (bijkomseldruk bij 20 ℃)		MPA	0,47/0,45
6 7	Nominale kortsluitingsschakelaarstroom		de	25 63	31.5
	Nominale kortsluitingsstroom (piek)		De		80
8	Korte tijd beoordeeld om de stroom te weerstaan (thermische stabiele stroom)		de	25	31.5
9	Korte tijd beoordeeld door middel van stroom (thermische stabele stroom)		de	60	80
10	Nominale kortsluitingsstroom		de	63	8
11	Het cumulatieve aantal schakeltijden onder gewaardeerde kortsluitingsschakelaar		Tijd	15	10
12	Nominale kortsluitduur		S	4
13	Sluitingstijd Lat beoordeelde bedrijfsvoltagel			≤0,1
14	Schakeltijd (bij nominale bedrijfsspanning)		S	≤0,06
15	Rated Orer of Operation			C-0.3S-CO-180S-CO
16	Rated Opening and Closing Monomial Condensator Bank Current		A	400
17	In lekkage		% jaren	≤1
18	Watergehalte van zwaveldhexafluoride GOS (v/v)			≤150x10-9
19	CT14 Spring -bedieningsmechanisme met nominale werkspanning
	Sluitspoel, openingsspanning openen		V	Uitzending: 220 380 IDC): 48 110 220
	Motorspanning van energieopslag		V	IAC): 220 380 (DC): 110 220
20	Zwaveldhexafluoride gasgewicht		Kg	8
21	Gewicht van circUL -breker [opindigend operationele mechanismel		Kg	1400

Structuur en montagedimensies

Werkomgeving:

Item: LW8A-40.5 SF6-stroomonderbreker

· Ambiënttemperatuur:

· Hoog: + 40 ° 100

· Minimaal: -30 ° 100

· Hoogte:

· ≤2000m (voor installaties boven deze hoogte zijn aanpassingen van isolatieniveau vereist).

· Winddruk:

· Niet meer dan 700 pa (equivalent aan windsnelheden van ongeveer 34 m/s).

· Seismische weerstand:

· Weerstand biedt aardbevingintensiteit tot 8 graden.

· Vervuilingsniveau:

· Geschikt voor klasse I -verontreinigingsniveaus.

· Maximaal dagelijkse temperatuurverschil:

· Mag niet hoger zijn dan 25 ° C.

· Installatie:

· Geschikt voor zowel aan de kant gemonteerde als opgemonteerde configuraties.

Mogelijke oorzaken van falen van het elektrische circuit

Item: LW8A-40.5 SF6-stroomonderbreker

· Efficiënte boogdovend:

· Gebruikt SF6 -gas voor superieure boogonderdrukking en isolatie.

· Structuur met één pole:

· Bevat een ontwerp met één kolom, enkelvoudige fractuur voor elke paal.

· Zelf-energie principe:

· Werkt op basis van het zelf-energie boogmechanisme en zorgt voor betrouwbare werking onder hoge foutomstandigheden.

· Mechanisme voor de lente:

· Uitgerust met een CT14 -veeractuator voor robuuste en precieze mechanische koppeling over drie fasen.

· Naleving:

· Voldoet aan de internationale standaardgb1984 en eniec62271-100, wat zorgt voor kwaliteit en veiligheid.

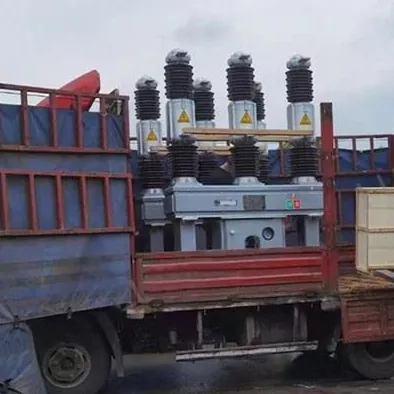

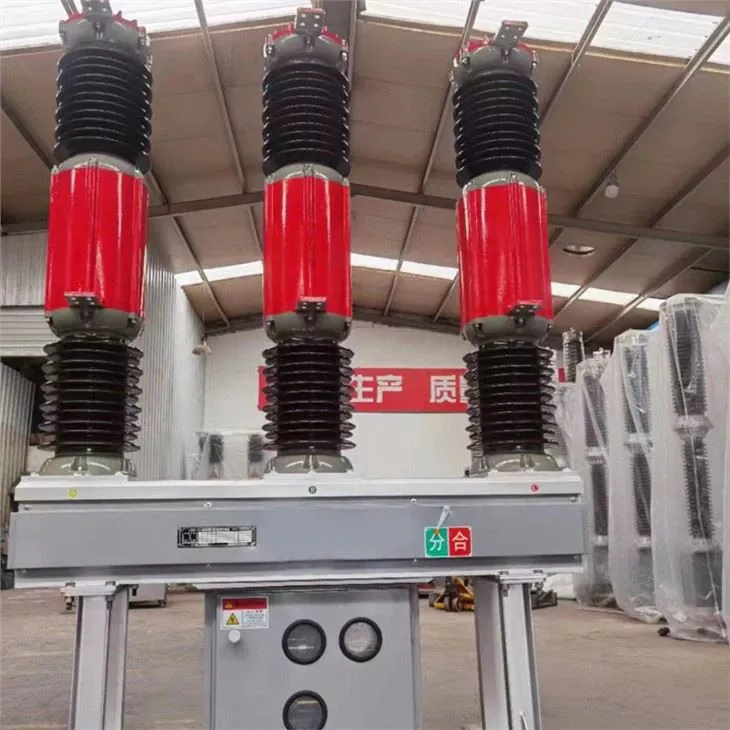

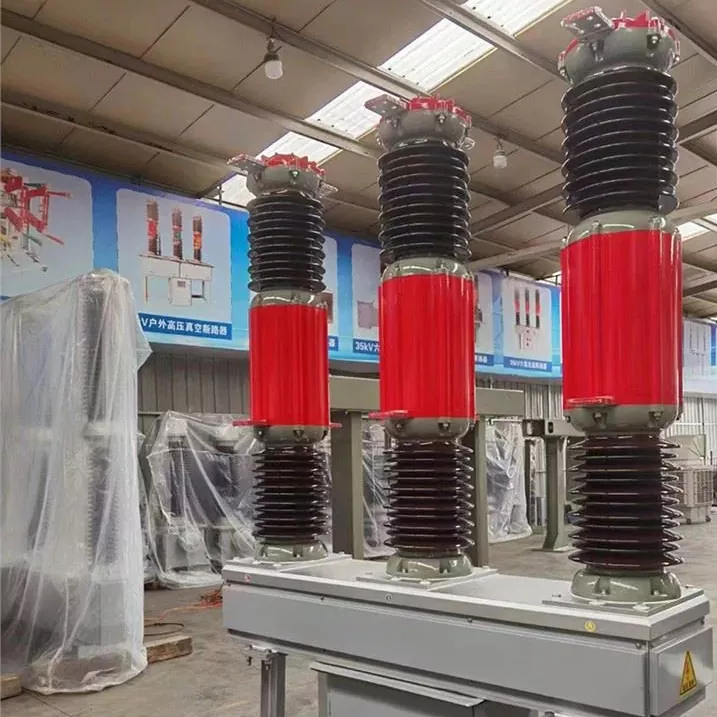

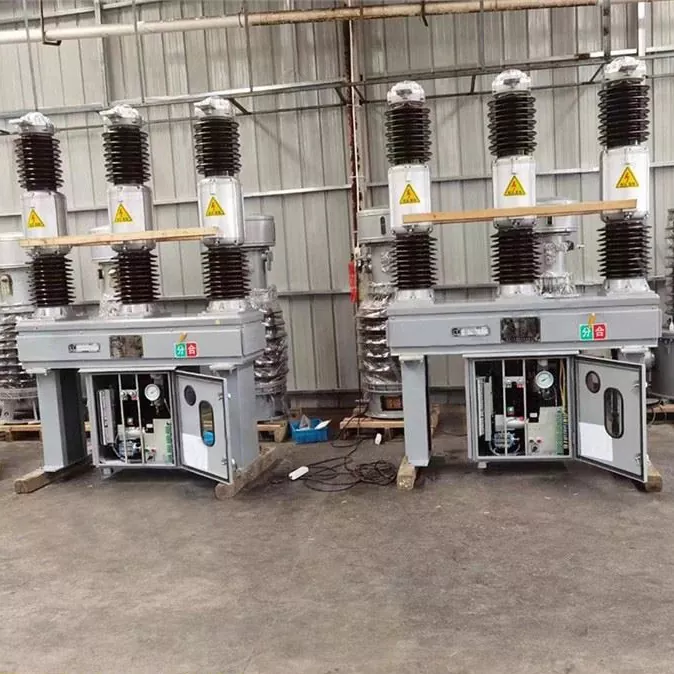

Product echt schot

FAQ

Item: LW8A-40.5 SF6-stroomonderbreker

V1: Wat is de nominale spanning van de LW8A-40.5 SF6-stroomonderbreker?
A1: De nominale spanning is 40,5 kV.

V2: Wat wordt het onderbrekingsmedium gebruikt in deze stroomonderbreker?
A2: Het maakt gebruik van zwavel hexafluoride (SF6) gas als zowel het isolatie als het blussen van de boog.

V3: Hoe wordt de stroomonderbreker bediend?
A3: De stroomonderbreker is uitgerust met een CT14 -veeractuator, die mechanische koppeling van drie fasen mogelijk maakt voor synchrone werking.

V4: Is de LW8A-40.5 voldaan aan internationale normen?
A4: Ja, het voldoet aan de normen GB1984 en IEC 62271-100.
