Medium spanningsschakelaarkast

Het spanningsbereik van de gemiddelde spanningsschakelaarkast kan ook worden uitgebreid tot binnen 36KV, inclusief meer gebruikelijke spanningsniveaus zoals 3KV, 6KV, 10KV, 20kV en 35kV.

Toepassingsgebieden: kasten van gemiddelde spanningsschakelaar worden voornamelijk gebruikt in stedelijke woonwijken, openbare gebouwen, snelwegen, chemische industrieën, enz., Voor stroomoverdracht en distributie en substationinlaat en uitlaatcontrole en bescherming.

Wat is een gemiddelde spanningsschakelaarkast? Metaal-afgesloten schakelapparaat, die goede isolatieprestaties heeft voor andere apparatuur, andere apparatuur dan middelgrote spanningsschakelaars, voorkomt dat bogen door stroomuitrusting worden verbrand, zorgt voor de veiligheid van stroomgebruik en vermijdt ook de uitbreiding van het foutbereik van middelgrote spanningsschakelaars bij het gebruik van elektriciteit. De gemiddelde spanningsschakelaarkast bestaat uit twee belangrijke onderdelen: de kastlichaam en de stroomonderbreker, en heeft functies zoals inlaat- en uitlaatlijnen, kabelinlaat- en uitlaatlijnen en busbaraansluiting. Het kastlichaam bestaat uit een behuizing, elektrische componenten (inclusief isolerende onderdelen), verschillende mechanismen, secundaire terminals en verbindingen.

Wat zijn de categorieën medium-voltage-switchgear?

Volgens de structuur van middelgrote schakelschakelaar zijn er verschillende categorieën medium-spanningsschakelaars:

(1) Semi-ingesloten medium-spanningsschakelaarsgear, de voorkant en zijkanten van de kast zijn ingesloten, de achterkant en de bus worden blootgesteld, de structuur is eenvoudig, de kosten zijn laag, de veiligheid is slecht en het is bijna geëlimineerd, zoals GGLA-type.

(2) Box-type medium-spanningsschakelaar, met een metalen schaal, maar minder compartimenten, de busbar is ook ingesloten en de veiligheid is beter. Zoals XGN -type.

(3) Intervaltype middelgrote schakelschakelaar, elke kamer wordt gescheiden door een of meer niet-metalen partities en de veiligheid is beter. Zoals het type JYN.

(4) Gepantserde medium-spanningsschakelaar, elke kamer wordt gescheiden door metalen partities en geaard, met een goede veiligheid, complexe structuur, hoge verwerkingsprecisie en iets hogere prijs. Zoals KYN -type gemaakt in China en ZSL -type ABB.

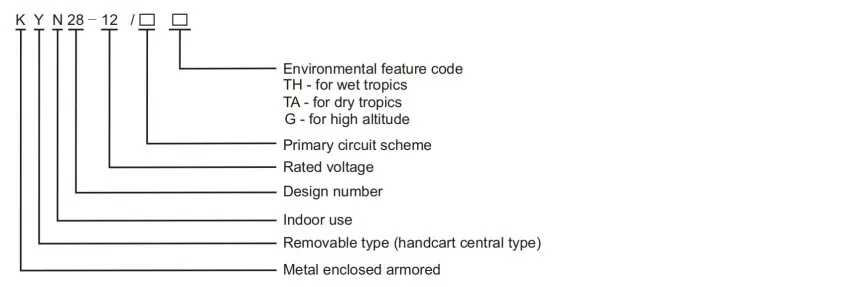

Modelbeschrijving

Belangrijkste technische parameters

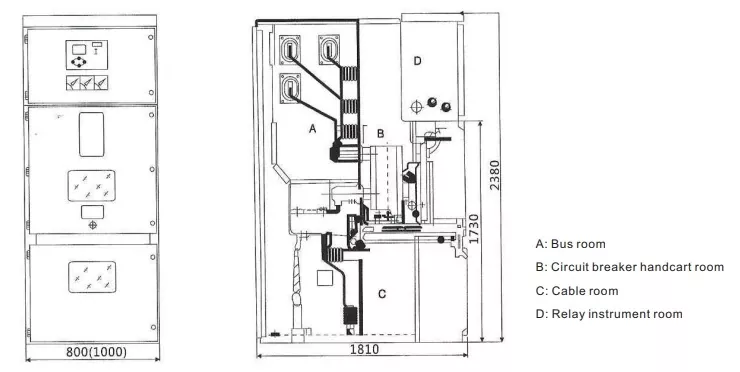

Structuur en montagedimensies

Werkomgeving:

De gebruiksomgevingvereisten van middelgrote schakelaars omvatten temperatuur, vochtigheid, hoogte, luchtkwaliteit en andere aspecten.

1. Temperatuurvereisten‌: de temperatuurvereisten van middelgrote schakelaars zijn over het algemeen -5 ℃ ~+40 ℃. Wanneer de temperatuur dit bereik overschrijdt, worden de elektrische prestaties, mechanische prestaties en beschermingsniveau van de elektrische kast beïnvloed‌.

‌2. Vochtigheidsvereisten‌: de vochtigheidseisen van middelgrote schakelschakelaar zijn in het algemeen dat de relatieve vochtigheid niet groter is dan 50%. Wanneer de luchtvochtigheid te hoog is, kunnen lekkage, isolatiereductie en andere problemen optreden in de elektrische kast, waardoor de levensduur van de services en de veiligheid van de apparatuur wordt beïnvloed‌

3. Hoogte-eisen‌: Voor gebieden op grote hoogte moet middelste spanning Switchgear worden gebruikt bij verminderde capaciteit of worden onderworpen aan bestand tegen spanningstests in overeenstemming met relevante normen. Op een hoogte van 3000 meter zijn bijvoorbeeld isolatiecorrectie en zijn bestand tegen spanningstests vereist om te zorgen voor de normale werking van de apparatuur‌

4‌. Vereisten voor de luchtkwaliteit ‌: De luchtkwaliteitsvereisten van middelgrote spanningsschakelaar zijn relatief hoog en bevatten over het algemeen geen corrosieve gassen, stof en andere schadelijke stoffen. Wanneer deze schadelijke stoffen in de lucht bestaan, zullen ze de elektrische apparatuur beschadigen en de levensduur van de services en de veiligheid van de apparatuur beïnvloeden‌

Voordelen en functies van Switchgear

De belangrijkste kenmerken en voordelen van medium-spanningsschakelaars omvatten de volgende aspecten:

1. High Performance Parameters: Medium-voltage-schakelgegering heeft uitstekende prestatieparameters, zoals hoogspanning bestand tegen mogelijkheden en kortsluitstroom zijn bestand tegen mogelijkheden. De bliksemimpuls zijn bijvoorbeeld bestand tegen spanning van middelgrote spanning Switchgear bereikt 75kV en de nominale korte tijdweerstand kan de stroom van 25-40ka bereiken. Het kan stabiel werken onder verschillende hoogspanningsomgevingen, verzet zich effectief weerstand aan foutschokken zoals overspanning en kortsluitstroom in het voedingssysteem en zorgen voor de continuïteit van de voeding.

2. Goede isolatie- en boogprestaties: Medium-voltage-switchgear is ontworpen met goede isolatie- en boogprestaties. De interne bogende capaciteit van middelgrote spanning-schakelaars bereikt bijvoorbeeld 31,5 ka/4s en 40Ka/0,5S, die voldoet aan de AFLR-standaard op IAC-niveau, kan het impactbereik van boog tijdens interne fouten effectief beperken, schade aan de kast en omliggende apparatuur verminderen en zorgen voor de veiligheid van personeel en apparatuur.

3. Modulair en geminiaturiseerd ontwerp: Medium-voltage-schakelapparaat neemt meestal een modulair ontwerp aan, dat gemakkelijk te produceren, monteren, onderhoud en revisie is. De kast van de middelgrote spanningsschakelaar is bijvoorbeeld verdeeld in onafhankelijke functionele eenheden zoals busbalkruimte, stroomonderbreker, kabelruimte en besturingscompartiment. De grootte- en verbindingsinterface van elke eenheid is gestandaardiseerd, wat handig is voor de foutlocatie en isolatie, waardoor de stroomuitval en onderhoudskosten worden verkort.

4. Bovendien is de kastbreedte van sommige modellen slechts 550 mm, wat de vloerruimte aanzienlijk vermindert en geschikt is voor plaatsen met strakke landbronnen.

5. Intelligente functies: Modern medium-voltage Switchgear heeft een verscheidenheid aan intelligente functies, waaronder ingebedde intelligente temperatuurbewaking, vacuümboog Chamber Karakteristieke monitoring, Trolley Cabinet Intelligente monitoring, mechanische kenmerken en secundaire Circuit Monitoring, enz., Die de status van de apparatuur in realtime in realtime kan grijpen, de status van de apparatuur in het kader van de fouten van de apparatuur, het afbreken van de besturing van de apparatuur, het keren van de besturing van de apparatuur en de bewerking van de besturing van de apparatuur, des te verslaan Trolley- en grondmescontrole, monitoring en bescherming, enz., Verbeter de mate van apparatuurautomatisering en operatieveiligheid. 6. Hoge veiligheidsgarantie: de middelgrote spanning Switchgear is ontworpen met vijfbeschermingsvergrendeling en andere veiligheidsmaatregelen. De middelgrote spanning Switchgear neemt bijvoorbeeld een vijfbeschermingsvergrendelingsontwerp aan om verkeerde werking te voorkomen, zoals het duwen en trekken van de stroomonderbreker trolley onder belasting, het openen van de stroomonderbreker, enz. Verklarende, enz., Het is fundamenteel zorgen voor de veiligheid van operators.

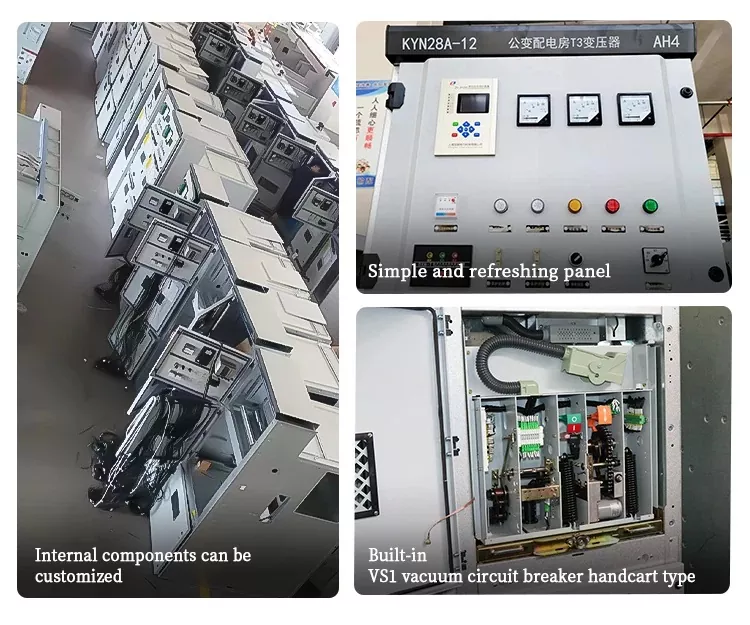

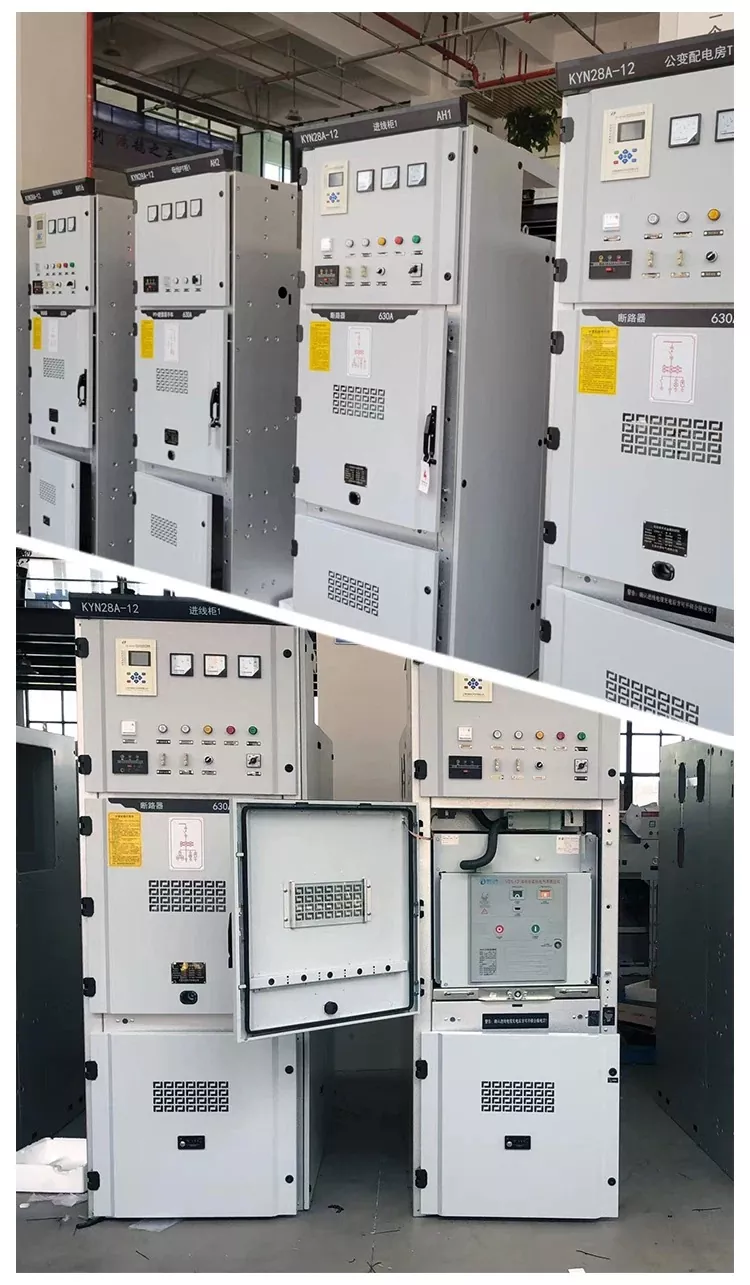

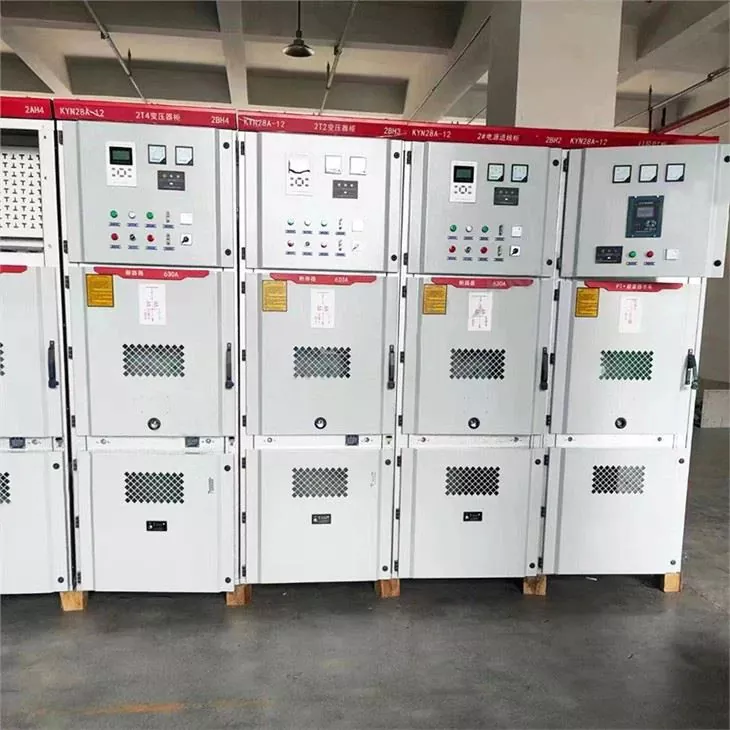

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
