Artikelsamenvatting:Een betrouwbare stroomonderbreker is essentieel voor het beschermen van elektrische middenspanningssystemen tegen abnormale stromen en kortsluiting. DeLaterale vacuümstroomonderbreker voor binnenshuisgeleverd doorShuyiis ontworpen voor toepassingen voor stroomdistributie binnenshuis die betrouwbaar schakelen, bescherming en frequent gebruik vereisen. Met een ontwerp van 12 kV-klasse, een driefasige AC 50 Hz-configuratie, meerdere stroomwaarden en flexibele vaste of uittrekbare installatieopties, kan het een breed scala aan industriële en stroomdistributievereisten ondersteunen.
Inhoudsopgave
- Wat is een laterale vacuümstroomonderbreker voor binnenshuis?
- Waarom is vacuümonderbreking belangrijk?
- Wat zijn de belangrijkste kenmerken?
- Wat zijn de technische specificaties?
- Waar kan het worden toegepast?
- Hoe moeten kopers het juiste model selecteren?
- Hoe kunnen de prestaties en levensduur worden gehandhaafd?
- Veelgestelde vragen

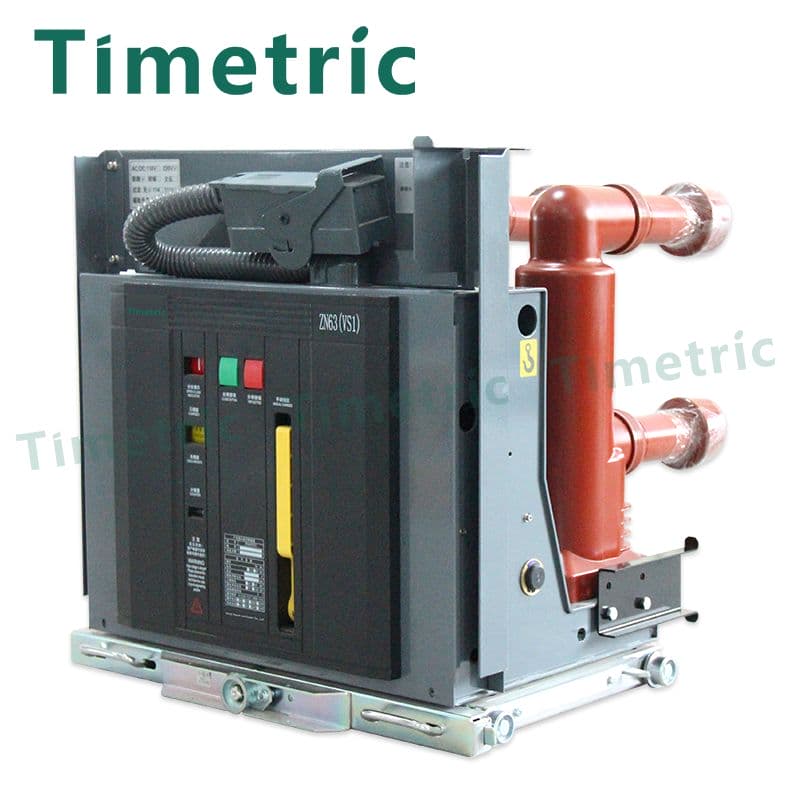

Wat is een laterale vacuümstroomonderbreker voor binnenshuis?
A Laterale vacuümstroomonderbreker voor binnenshuisis een middenspanningsschakel- en beveiligingsapparaat ontworpen voor elektrische distributiesystemen binnenshuis. Het primaire doel is het controleren van normale bedrijfsstromen en het veilig onderbreken van foutstromen, inclusief kortsluitstromen. Het Timetric-model van Wenzhou Shuyi Import and Export Co., Ltd. is ontworpen voor driefasige wisselstroomsystemen en is met name geschikt voor toepassingen die frequente schakelhandelingen vereisen.
Volgens de productinformatie van de fabrikant is de onderbreker ontworpen rond een geïntegreerde actuator en hoofdonderbrekerbehuizing. Het kan worden geconfigureerd als een vast gemonteerde eenheid of worden omgezet in een uittrekbare configuratie door een speciaal voortbewegingsmechanisme toe te voegen. Het kan ook worden aangepast aan kasten zoals XGN2 en GG1A en worden gecoördineerd met KYN28A-12 (GZS1) of XGN-type schakelapparatuur.
Deze flexibiliteit maakt de apparatuur relevant voor elektrotechnici, integrators van schakelapparatuur, aannemers voor energiedistributie en kopers die op zoek zijn naar een Chinese fabrikant die op maat gemaakte middenspanningsoplossingen kan leveren.
Waarom is vacuümonderbreking belangrijk?
Vacuümonderbrekingstechnologie wordt veel gebruikt in middenspanningsstroomonderbrekers, omdat de vacuümomgeving een effectief medium biedt voor het doven van de elektrische boog die ontstaat wanneer de contacten scheiden.
Wanneer er een fout optreedt, moet de stroomonderbreker de stroom snel en betrouwbaar onderbreken. In een vacuümstroomonderbreker is de onderbreker ontworpen om de boog te regelen tijdens het scheiden van de contacten en om de elektrische isolatie na onderbreking te herstellen. Dit principe ondersteunt betrouwbare schakelprestaties en vermijdt de noodzaak van conventionele boogdovende gassen in de onderbreker.
- Betrouwbare foutonderbreking:Helpt abnormale stroomomstandigheden te isoleren van stroomafwaartse apparatuur.
- Frequent schakelvermogen:Geschikt voor systemen waarbij er regelmatig schakelingen plaatsvinden.
- Compacte apparatuurintegratie:Vacuümonderbrekertechnologie kan worden geïntegreerd in middenspanningsschakelapparatuur.
- Geschiktheid voor binneninstallatie:Speciaal ontworpen voor stroomdistributieomgevingen binnenshuis.
- Operationele stabiliteit:Goed geselecteerde en onderhouden VCB's zorgen voor betrouwbare schakelprestaties.
Wat zijn de belangrijkste kenmerken van een laterale vacuümstroomonderbreker voor binnenshuis?
Het kiezen van een stroomonderbreker houdt meer in dan alleen het controleren van de nominale spanning. Mechanische configuratie, stroomcapaciteit, kastcompatibiliteit, installatiemethode en bedrijfsvereisten hebben allemaal invloed op de vraag of een onderbreker geschikt is voor een bepaald project.
1. Middenspanningsbeveiliging en -controle
Het product is ontworpen voor binnentoepassingen van de 12kV-klasse en biedt elektrische bescherming en controle binnen energiesystemen. De door de fabrikant gepubliceerde specificaties vermelden ook een 24kV-optie, dus kopers moeten de exacte configuratie en toepasselijke classificaties bevestigen voordat ze bestellen.
2. Meerdere huidige beoordelingen
De vermelde nominale stroomopties omvatten630A, 1250A, 2000A, 3150A en 4000A. Met dit assortiment kunnen ingenieurs de breker afstemmen op verschillende belastingscapaciteiten en vereisten voor schakelapparatuur.
3. Vaste of uittrekbare configuratie
Een groot voordeel van het ontwerp is de installatieflexibiliteit. Het kan worden gebruikt als een vast gemonteerde eenheid of worden geconfigureerd als een uittrekbare eenheid met een speciaal voortbewegingsmechanisme. Dit kan met name nuttig zijn bij ontwerpen van schakelapparatuur waarbij toegang tot apparatuur en onderhoudsprocedures belangrijke overwegingen zijn.
4. Driepolige configuratie
De gepubliceerde specificatie identificeert een driepolige configuratie, waardoor de onderbreker geschikt is voor driefasige AC-distributiesystemen.
5. Robuuste constructiematerialen
De genoemde materialen omvatten ijzer, rood koper en epoxyhars, waarbij plastic spuiten wordt gebruikt als oppervlaktebehandeling. Deze materiaalkeuzes ondersteunen de mechanische structuur, elektrische geleiding en isolatievereisten binnen de totale montage.
Wat zijn de technische specificaties?
Technische parameters moeten altijd worden beoordeeld aan de hand van het volledige ontwerp van het elektrische systeem, in plaats van afzonderlijk te worden geëvalueerd. De volgende tabel vat de belangrijkste specificaties samen die voor deze productfamilie zijn gepubliceerd.
| Parameter | Gepubliceerde specificatie | Technische overweging |
|---|---|---|
| Producttype | Laterale vacuümstroomonderbreker voor binnenshuis | Middenspanningsschakeling en -beveiliging voor binnen |
| Nominale spanning | 12/24kV | Bevestig de vereiste systeemspanning vóór selectie |
| Nominale stroom | 630A, 1250A, 2000A, 3150A, 4000A | Selecteer op basis van de vereisten voor belasting en schakelapparatuur |
| Aantal Polen | 3 | Ontworpen voor driefasige systemen |
| Materiaal | IJzer, rood koper, epoxyhars | Ondersteunt structurele, geleidende en isolerende functies |
| Oppervlaktebehandeling | Kunststof spuiten | Zorgt voor een behandeld buitenoppervlak |
| Montage | Vaste of uittrekbare configuratie | Afhankelijk van het ontwerp van de kast en het voortbewegingsmechanisme |
| Vorm | Combinatie | De configuratie kan worden afgestemd op de toepassingsvereisten |
Deze specificaties zijn gebaseerd op de door de fabrikant gepubliceerde productinformatie. Voor een daadwerkelijk project moeten kopers vóór de definitieve aanschaf het volledige technische gegevensblad opvragen, inclusief het kortsluitvermogen, de nominale kortstondige weerstandsstroom, details van het bedieningsmechanisme, isolatieniveaus, mechanisch uithoudingsvermogen, stuurspanning en toepasselijke normen.
Waar kan het worden toegepast?
Een laterale vacuümstroomonderbreker voor binnenshuis is met name relevant voor omgevingen met middenspanningsstroomdistributie binnenshuis, waar betrouwbare schakeling en bescherming vereist zijn.
- Industriële stroomdistributiesystemen
- Middenspanningsschakelapparatuur
- Elektrische distributienetwerken in fabrieken
- Commerciële en infrastructurele energiesystemen
- Transformator inkomende en uitgaande feederbescherming
- Motor- en industriële lastregelsystemen
- Distributiestations en elektrische binnenruimtes
- Moderniserings- en vervangingsprojecten voor schakelinstallaties
De compatibiliteit met verschillende kastopstellingen kan het ook nuttig maken voor fabrikanten van schakelapparatuur en elektrische aannemers die op maat gemaakte distributiesamenstellen ontwikkelen. De informatie van de fabrikant identificeert specifiek de compatibiliteit met verschillende vaste en middenopgestelde schakelapparatuurconfiguraties.
Hoe moeten kopers het juiste model selecteren?
Voor inkoopteams moet de selectie van een vacuümstroomonderbreker beginnen met de elektrische kenmerken van de installatie en niet alleen met de prijs. Een gestructureerde evaluatie kan compatibiliteitsrisico's verminderen en de bedrijfsbetrouwbaarheid op de lange termijn verbeteren.
- Systeemspanning bevestigen:Controleer of het project een 12kV of een andere spanningsklasse vereist.
- Bereken de vereiste stroomsterkte:Vergelijk continue belastingsstroom, transformatorcapaciteit en toekomstige uitbreidingsvereisten.
- Controleer de kortsluitvereisten:De onderbreker moet geschikt zijn voor het onderbreken en weerstaan van de installatie.
- Evalueer de compatibiliteit van de kast:Bevestig afmetingen, montageposities, interfaces, vergrendelingen en verbindingsregelingen.
- Kies voor een vaste of uittrekbare constructie:Denk aan de onderhoudsstrategie en de architectuur van de schakelapparatuur.
- Controlevereisten bevestigen:Controleer het bedieningsmechanisme, de hulpcontacten, uitschakel-/sluitcircuits en de stuurspanning.
- Documentatie beoordelen:Vraag tekeningen, testrapporten, technische specificaties en toepasselijke nalevingsdocumentatie aan.
Voor kopers die bij een Chinese fabrikant of leverancier inkopen, is technische communicatie vóór de productie bijzonder belangrijk. Aangepaste afmetingen en configuraties moeten schriftelijk worden bevestigd voordat de productie begint.
Hoe kunnen de prestaties en levensduur worden gehandhaafd?
Zelfs een goed ontworpen vacuümstroomonderbreker vereist passende inspectie en onderhoud. Een praktisch onderhoudsprogramma moet gebaseerd zijn op de instructies van de fabrikant, de plaatselijke elektrische regelgeving, de gebruiksomgeving en de schakelfrequentie.
- Inspecteer de externe isolatie en zichtbare oppervlakken regelmatig.
- Controleer mechanische bedieningsonderdelen op abnormale slijtage of losheid.
- Controleer de elektrische aansluitingen en de dichtheid van de aansluitingen volgens de onderhoudsprocedures.
- Houd abnormaal bedrijfsgeluid, trillingen of schakelgedrag in de gaten.
- Controleer de vergrendelingsmechanismen waarbij de onderbreker in de schakelapparatuur is geïntegreerd.
- Zorg voor de juiste reinheid en omgevingsomstandigheden in de elektrische ruimte.
- Voer geplande elektrische en mechanische tests uit volgens de toepasselijke normen en aanbevelingen van de fabrikant.
Onderhoudsvereisten kunnen aanzienlijk verschillen, afhankelijk van de configuratie en toepassing van de onderbreker. Daarom moeten projectbeheerders de technische documentatie van de fabrikant als primaire referentie gebruiken, in plaats van te vertrouwen op een algemeen onderhoudsinterval.
Veelgestelde vragen over laterale vacuümstroomonderbrekers voor binnenshuis
1. Welk spanningsbereik wordt vermeld voor de laterale vacuümstroomonderbreker voor binnenshuis?
De gepubliceerde productspecificatie vermeldt een nominaal spanningsbereik van12/24kV. Kopers moeten de exacte spanningsconfiguratie die vereist is voor hun project bevestigen voordat ze bestellen.
2. Welke opties voor nominale stroom zijn beschikbaar?
De genoemde opties zijn630A, 1250A, 2000A, 3150A en 4000A. Het juiste vermogen is afhankelijk van de elektrische belasting en het systeemontwerp.
3. Kan de schakelaar als uittrekbare eenheid worden gebruikt?
Ja. Het product kan worden gebruikt als een vast gemonteerde eenheid en kan ook worden geconfigureerd als een uittrekbare eenheid met behulp van een speciaal voortbewegingsmechanisme.
4. Welke materialen worden in het product gebruikt?
De specificatie van de fabrikant identificeert ijzer, rood koper en epoxyhars als de belangrijkste genoemde materialen, waarbij plastic spuiten wordt gebruikt voor oppervlaktebehandeling.
5. Wat is de typische productietijd?
De fabrikant stelt dat monsterbestellingen doorgaans ongeveer 7 dagen in beslag nemen, terwijl massaproductie doorgaans 20-30 dagen duurt na betaling van de aanbetaling en goedkeuring van het eindproduct. De werkelijke doorlooptijd moet worden bevestigd door het verkoopteam, afhankelijk van de projectvereisten.
6. Waarom zouden kopers met een ervaren fabrikant moeten samenwerken?
Middenspanningsschakelapparatuur vereist een nauwkeurige elektrische en mechanische afstemming. Een ervaren fabrikant kan kopers helpen de configuratie, afmetingen, kastcompatibiliteit, productievereisten en technische documentatie vóór levering te bevestigen.
Conclusie: is een laterale vacuümstroomonderbreker voor binnen het overwegen waard?
A Laterale vacuümstroomonderbreker voor binnenshuiskan een praktische oplossing zijn voor middenspanningsstroomdistributie binnenshuis, waarbij betrouwbaar schakelen, foutbeveiliging, configuratieflexibiliteit en kastintegratie belangrijk zijn. Het Timetric-product geleverd doorWenzhou Shuyi Import en Export Co., Ltd.biedt meerdere stroomwaarden, driepolige constructie, vaste of uittrekbare installatieopties en compatibiliteit met verschillende schakelapparatuurconfiguraties.
Voor technische aannemers, fabrikanten van schakelapparatuur, distributeurs en industriële kopers is de meest effectieve inkoopaanpak het samen evalueren van spanning, stroom, kortsluitprestaties, montageopstelling, kastcompatibiliteit, documentatie en after-salesondersteuning. Bent u op zoek naar een betrouwbare Chinese leverancier of fabrikant voor uw middenspanningsproject?neem contact met ons opom uw technische vereisten, aanpassingsmogelijkheden, prijzen en leveringsschema te bespreken.
