Rum indoor hoge spanning sf6 gas geïsoleerde schakelgerei

Rum indoor hoogspanning SF6 Gas geïsoleerd schakelapparaat is een lucht-geïsoleerde of gas-geïsoleerde middelgrote elektrische combinatie van elektrische combinatie die naar believen kan worden gecombineerd in meerdere circuits, met de functies van het schakelen, aansluiten en beschermen van het voedingssysteem, en met laadschakelaars als de kerncomponenten. De hoofdcircuit -kerncomponenten zijn samengesteld uit SF6 -belastingsschakelaars of extra stroomonderbrekers en andere primaire hulpmiddelen. SF6-ringnetwerkkasten kunnen worden onderverdeeld in uitbreidbare en niet-expandabele typen volgens de combinatiemethode, zoals: Safering en SafePlus (ABB). Volgens de verschillende productieprocessen kunnen ze worden verdeeld in een gemeenschappelijk boxtype (ook bekend als opblaasbare kast of SF6 volledig geïsoleerde kast) en modulair type, zoals: RM6 en SM6 (Schneider).

In de afgelopen jaren hebben SF6 -ringnetwerkkasten zich zeer snel ontwikkeld en kunnen zowel productieprocessen als productbetrouwbaarheid op gelijke voet staan ​​met internationale elektrische reuzen. Momenteel zijn er slechts een handvol binnenlandse fabrikanten die SF6 -distributieniveau produceren op het niveau van 40,5 kV. De andere zijn allemaal C-GIS van het systeem op het eerste niveau, gebaseerd op het voedingssysteem op het eerste niveau met grote stroom- en grote capaciteit.

SF6 Gas geïsoleerde ring Hoofdeenheid is een schakelapparaat dat SF6-gas met lage druk gebruikt als isolatie en boogdefectmedium. Het is een belangrijk schakelapparaat voor de voeding van de ringhoofdeenheid en de aansluiting van de aansluiting. De hoofdeenheid van de SF6 Gas -geïsoleerde ring ontwikkeld door Timetric Electric is een nieuw product dat is ontwikkeld in overeenstemming met de gestandaardiseerde ontwerp- en aanpassingsplan van 12KV Ring (Box) (2019 -editie) ". Door het gestandaardiseerd ontwerp, gecombineerd met de accumulatie en neerslag van ons bedrijf in vermogensdistributieterminals, heeft het een diepe integratie bereikt van primaire en secundaire, integratie van hoge betrouwbaarheid, gemakkelijke onderhoudbaarheid, modularisatie en veiligheid.

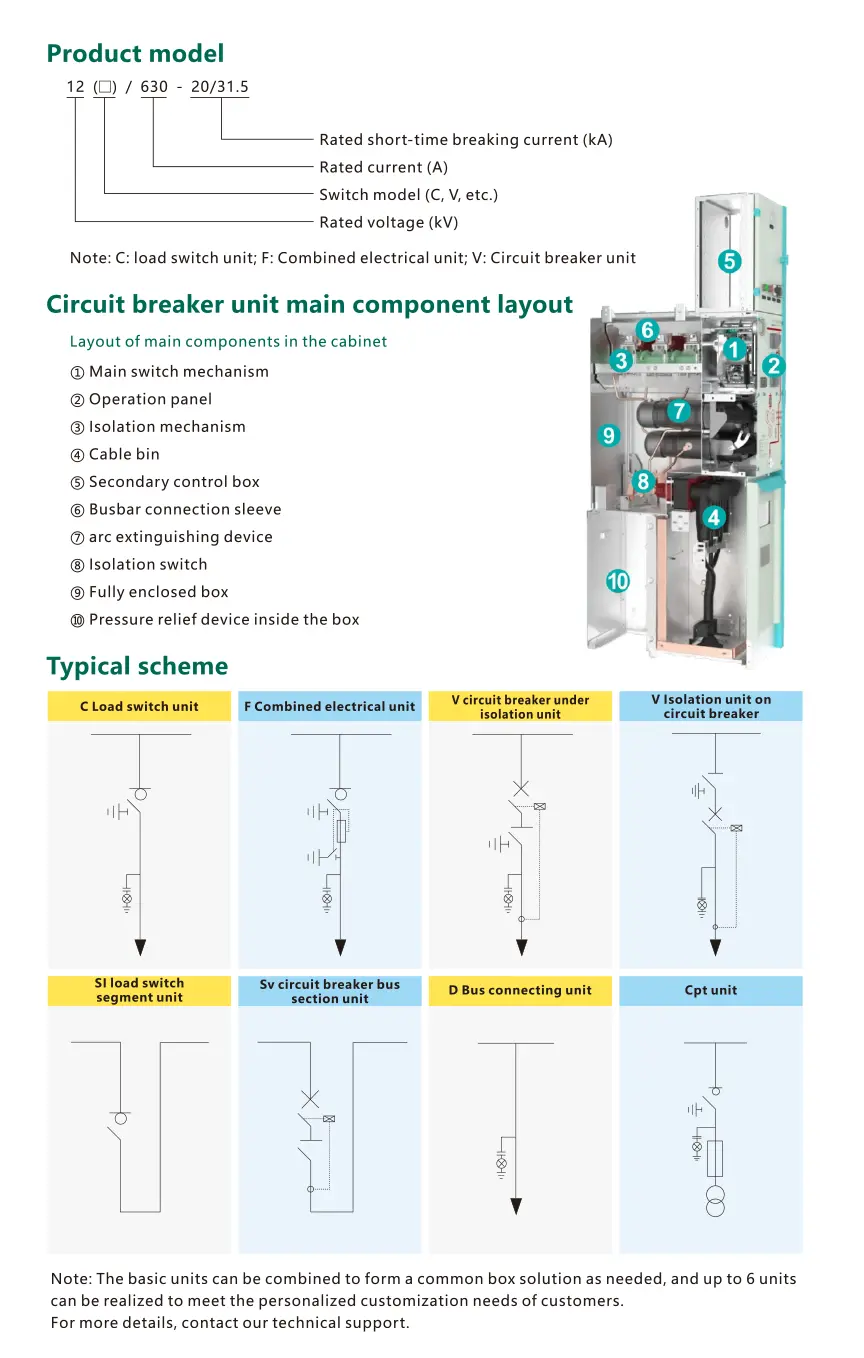

Belangrijkste technische parameters

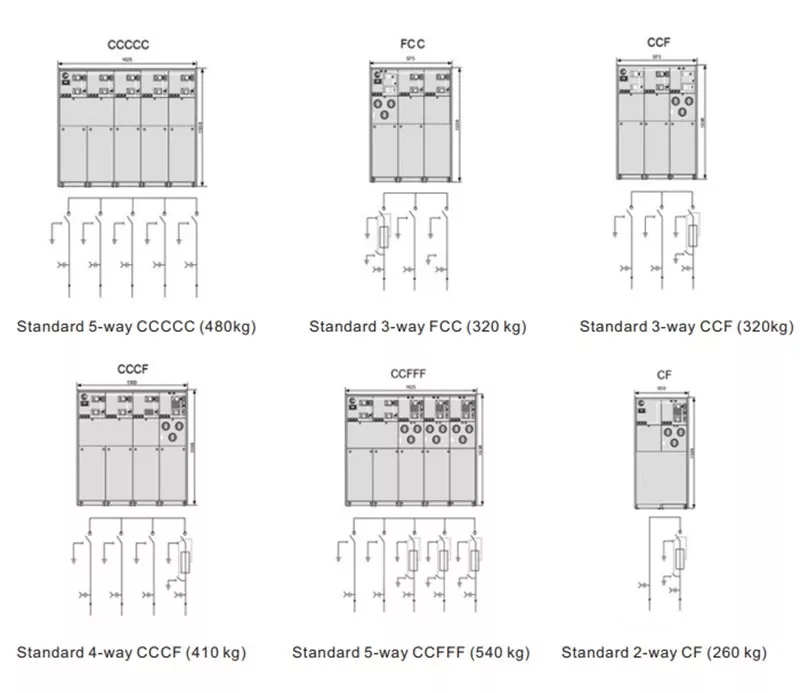

Structuur en montagedimensies

Werkomgeving:

Timetric Electrrum Indoor Hoogspanning SF6 Gas Geïsoleerde schakelgebruikomgeving ：

1. Ambient Temperatuur: -40ºC ~+45ºC;

2. Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijkse gemiddelde niet meer dan 90%;

3.Altitude: niet meer dan 4000m;

4. De installatieplaats moet vrij zijn van brand, explosief gevaar, ernstige vervuiling, chemische corrosie of ernstige trillingen.

Voordelen en functies van Switchgear

Timetrische elektrische indoor Hoogspanning SF6 Gas Geïsoleerde schakelaars omvatten de volgende aspecten:

1. Basisstructuur van zwavel hexafluoride gas geïsoleerde ring hoofdeenheid

Zwavel hexafluoride gas geïsoleerde ring hoofdeenheid (hierna aangeduid als SF6 -ringhoofdeenheid) bestaat uit stroomonderbrekers, loskopporen, aardingsschakelaars, CT (huidige transformator), PT (spanningstransformator) en besturingsapparatuur, enz. Het wordt vooral gebruikt in stroomoverdracht en transformatiesystemen voor hoge betrouwbaarheid en hoge beschikbaarheid distributie -distributie -distributie -distributie -verdelingssystemen. SF6 Ring Main Unit gebruikt milieuvriendelijk SF6 -gas als het isolatiemedium en heeft de voordelen van klein formaat, lichtgewicht en eenvoudig onderhoud.

2. Voordelen van zwavel hexafluoride gas geïsoleerde ring hoofdeenheid

1. Veilig en betrouwbaar: SF6 -gas heeft een goede isolatieprestaties en boogdovend vermogen, wat effectief het optreden van elektrische fouten kan voorkomen.

2. Klein formaat en lichtgewicht: SF6 -gas heeft een goede isolatieprestaties en boogd blikken. Vergeleken met traditionele olie-onderzochte stroomuitrusting, is de hoofdeenheid van de SF6-ring klein in grootte en licht in gewicht, wat de vloerruimte en de bouwkosten van het distributiestation aanzienlijk kan redden.

3. Handig onderhoud: SF6 Ring Main Unit neemt een afneembaar modulair ontwerp aan, dat handig is en snel te onderhouden en te vervangen, waardoor de onderhoudskosten sterk worden bespaard.

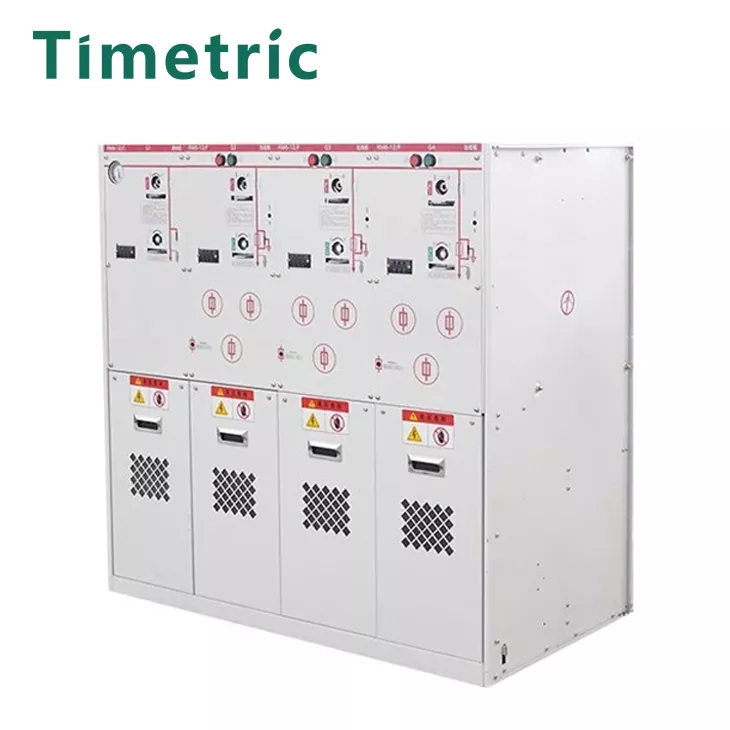

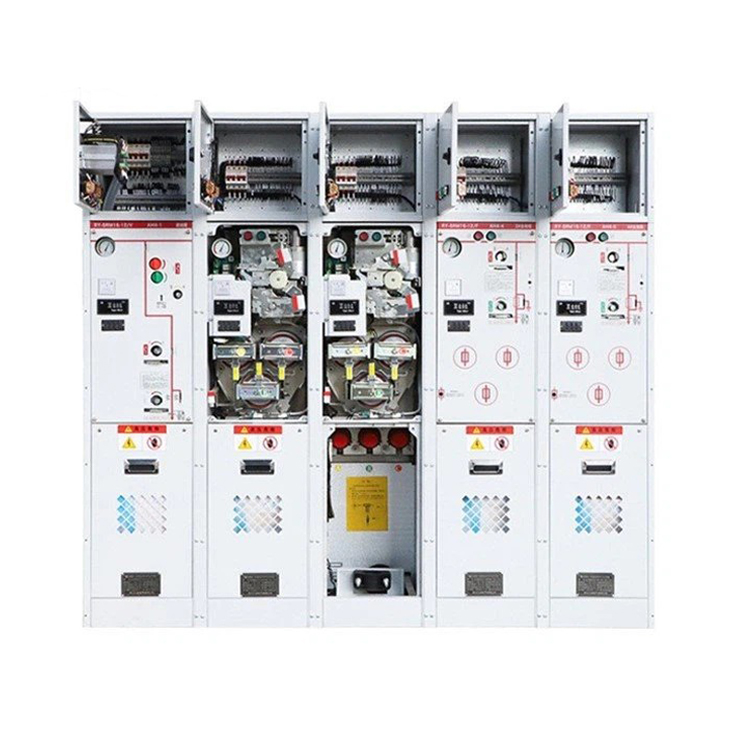

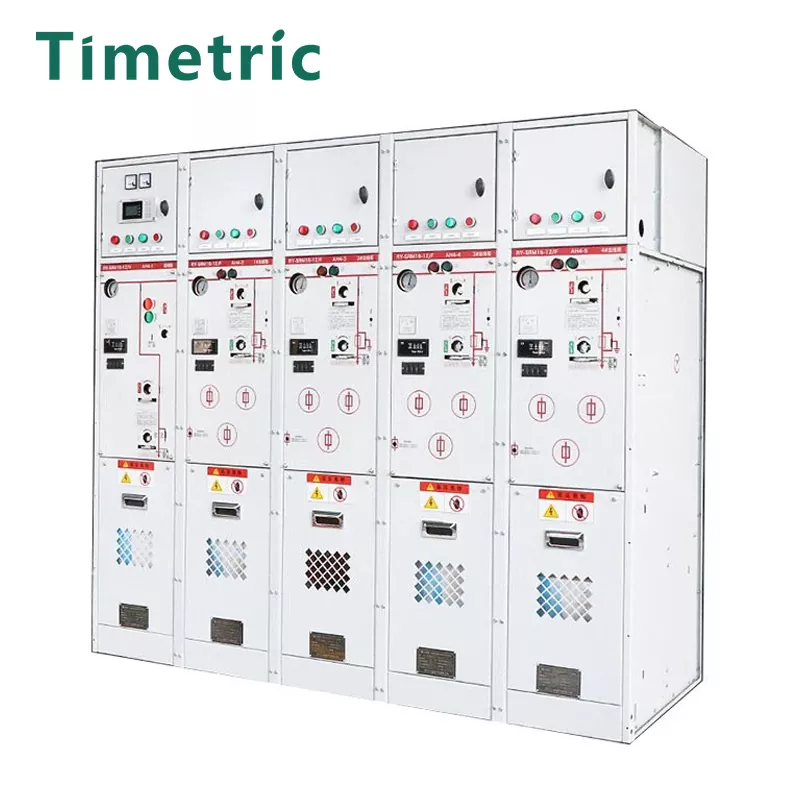

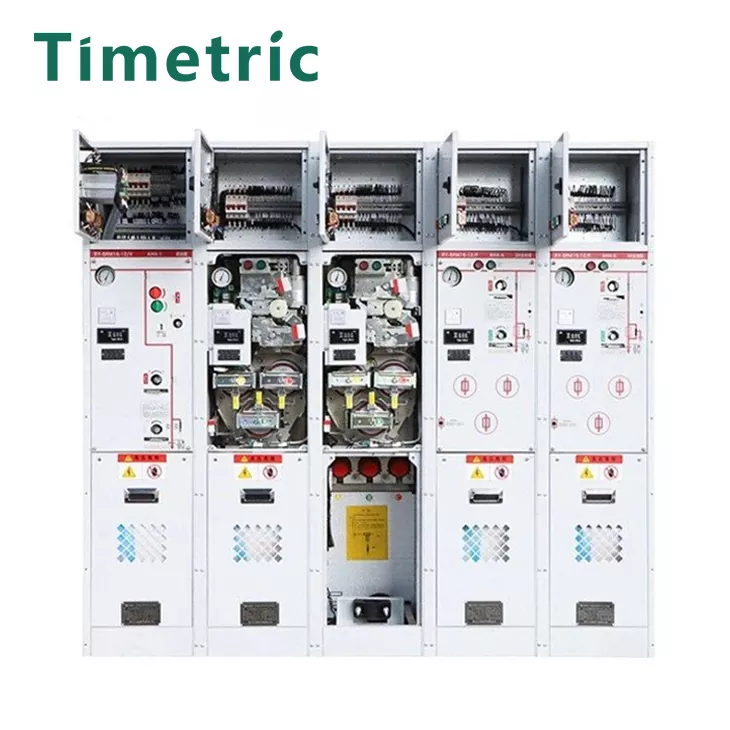

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
