Sf6-gasstroomonderbreker

Artikel: Sf6-gasstroomonderbreker
Uitstekende vlamboogblusprestaties: SF6-gas is zeer effectief bij het doven van elektrische vlambogen.
Eenvoudige structuur en compact formaat: het ontwerp is eenvoudig en ruimtebesparend.
Goede openingsprestaties: zorgt voor een betrouwbare en evenwichtige werking tijdens het schakelen.
Verzegelde stroomonderbreker: Werkt met minimaal geluid dankzij het afgedichte ontwerp.
Lage inspectie- en onderhoudswerklast: vereist minder frequent en eenvoudiger onderhoud.

Stuur onderzoek

Productomschrijving

Artikel: Sf6-gasstroomonderbreker

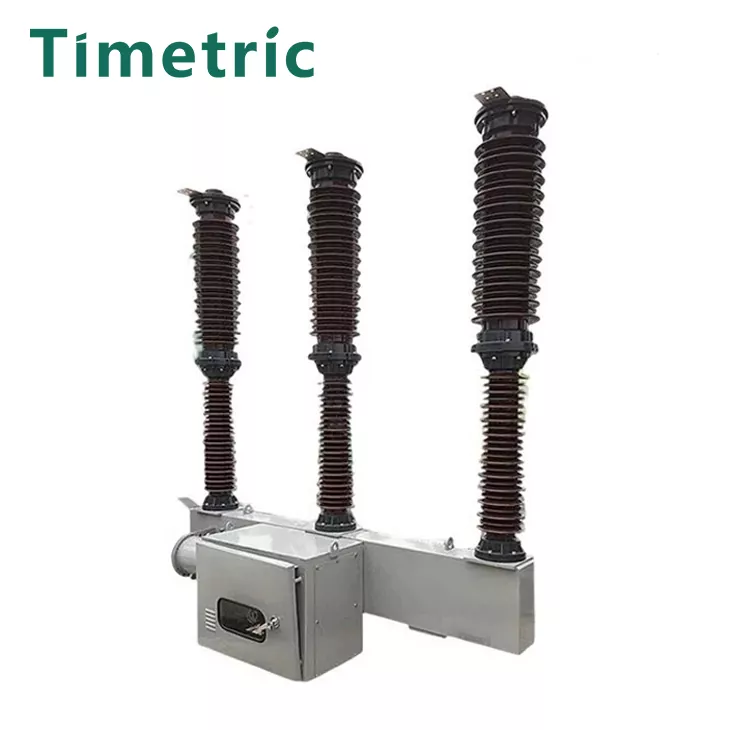

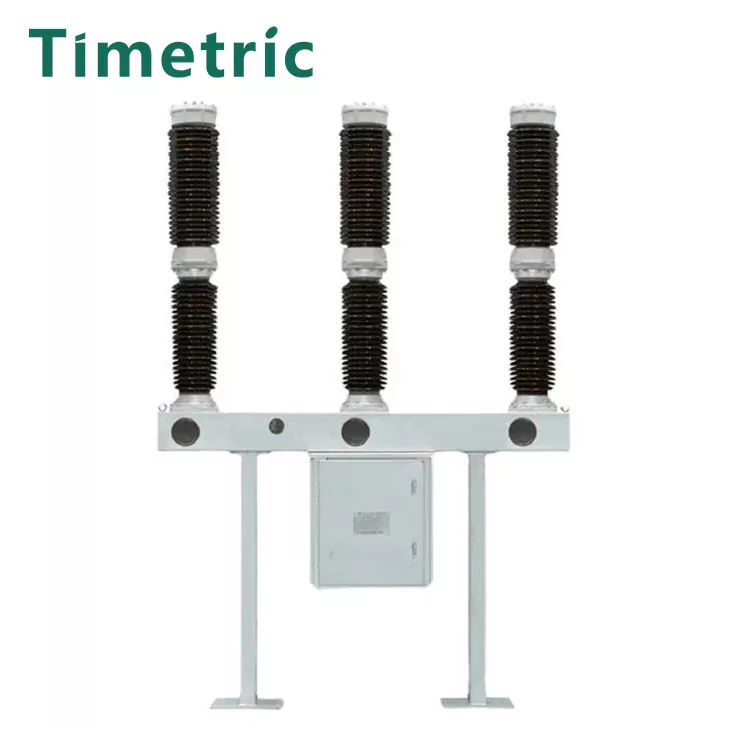

De SF6-gasstroomonderbreker is een driefasig elektrisch hoogspanningsapparaat ontworpen voor gebruik buitenshuis met de volgende specificaties:

● Wisselstroomfrequentie: 50 Hz

● Nominale spanning: 72,5 kV en lager

● Nominale stroom: tot 3150 A

Het wordt voornamelijk gebruikt voor de bescherming van krachtoverbrengings- en transformatielijnen. De stroomonderbreker bestaat uit drie polen die op een frame zijn gemonteerd en kan niet met slechts één pool worden bediend.

Voordelen van de SF6-gasstroomonderbreker:

1. Sterk breekvermogen: onderbreekt effectief hoge stromen.

2. Lange elektrische levensduur: Ontworpen voor langdurig operationeel gebruik.

3. Hoog isolatieniveau: Biedt uitstekende isolatie om elektrische storingen te voorkomen.

4. Goede afdichtingsprestaties: garandeert betrouwbaarheid en minimaal onderhoud.

Belangrijkste technische parameters

Nummer	Sf6 Parameter voor gasstroomonderbreker	Eenheid	Waarde
1	Nominale spanning	kV	72.5
2	Nominale stroom	A	2500/3150
3	Nominale kortsluitbreekstroom	kA	31,5/40
4	Nominale kortsluitstroom (piekwaarde)	kA	80
5	Geschatte korte tijd is bestand tegen stroom	kA	31,5/40
6	Nominale kortsluitingsduur	S	4
7	Nominale piekstroom (piek)	kA	80
8	Foutstroom in de buurt van zone	kA	31,5×75%
9	Nominale uit-stap-breekstroom	kA	31,5×25%
10	eerste open poolcoëfficiënt		1.5
11	Openingstijd	S	≤0,03
12	Tijd breken	S	≤0,06
13	Sluitingstijd	S	≤0,15
14	tussentijd	S	≥0,3
15	verenigde tijd	S	0.06
16	Gewicht zwavelhexafluoridegas dat in de stroomonderbreker is geladen	kg	3.5
17	Bruto gewicht van de stroomonderbreker	kg	1000
18	Mechanische levensduur	Tweederangs	3000

Structuur- en montageafmetingen

Werkomgeving:

● Temperatuurbereik: Ontworpen om effectief te werken in een breed temperatuurbereik, doorgaans van -25°C tot +40°C, hoewel specifieke modellen andere limieten kunnen hebben.

● Vochtigheid: De onderbreker kan functioneren in omgevingen met een hoge luchtvochtigheid, maar een goede afdichting zorgt ervoor dat er geen vocht in de gaskamer terechtkomt.

● Hoogte: geschikt voor locaties op grote hoogte, met prestatiespecificaties aangepast voor verminderde atmosferische druk.

● Vervuilingsniveau: Kan worden gebruikt in omgevingen met verschillende vervuilingsniveaus; Het is echter essentieel om te zorgen voor adequate isolatie en onderhoud voor zwaar vervuilde gebieden.

Mogelijke oorzaken van een storing in het elektrische circuit

● Isolatiestoring: Verslechtering of schade aan isolatiematerialen kan leiden tot kortsluiting of aardfouten.

● Verontreiniging van SF6-gas: Onzuiverheden of vocht in het SF6-gas kunnen de isolerende eigenschappen ervan aantasten, wat tot storingen kan leiden.

● Mechanisch falen: Slijtage aan mechanische componenten, zoals bewegende contacten of bedieningsmechanismen, kan operationele problemen veroorzaken.

● Onjuist onderhoud: Gebrek aan regelmatige inspectie en onderhoud kan leiden tot onopgemerkte slijtage of defecten.

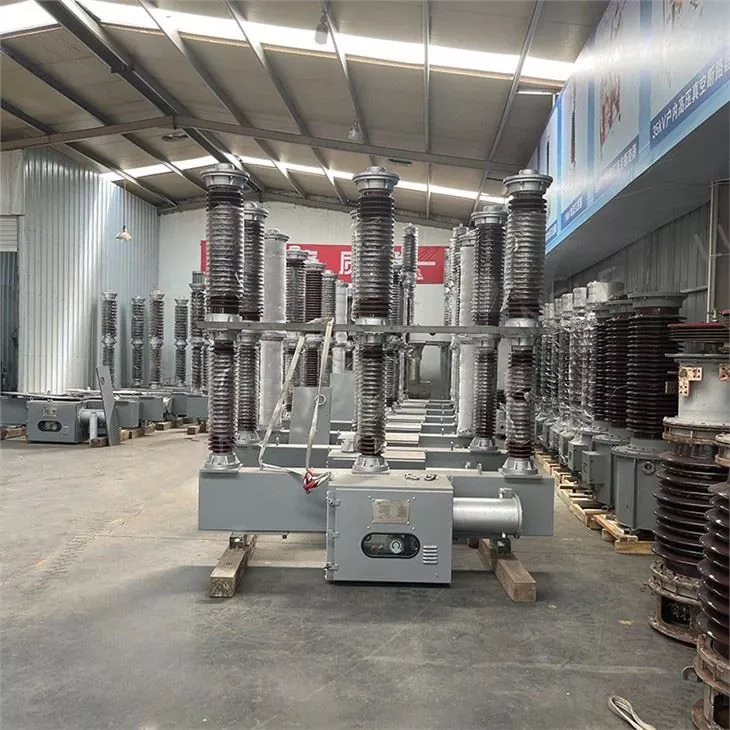

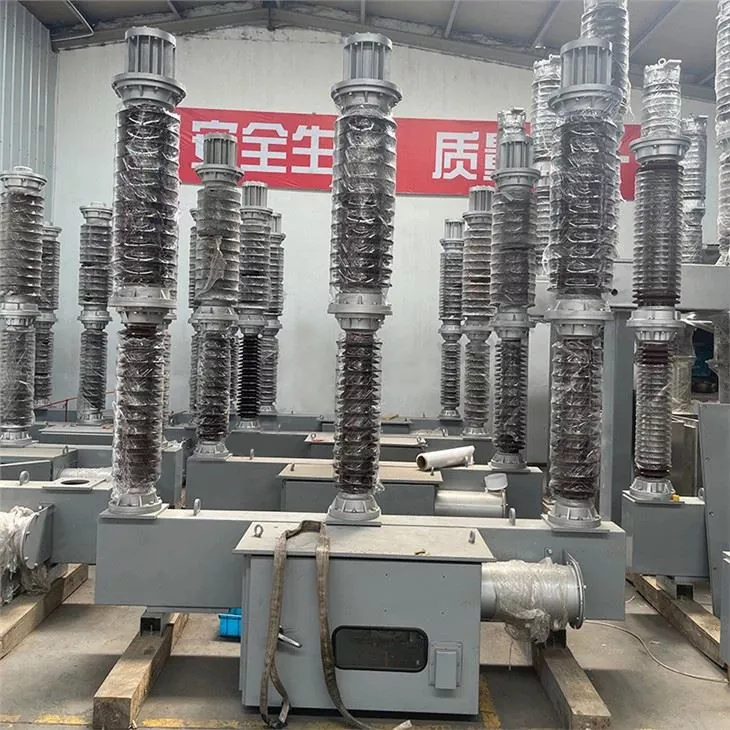

Product Echte opname

Veelgestelde vragen

A1:Wat is SF6-gas?
Q1:SF6 (zwavelhexafluoride) is een elektronegatief gas dat wordt gebruikt als isolerend en boogdovend medium in hoogspanningsapparatuur.

A2:Waarom wordt SF6-gas gebruikt in stroomonderbrekers?
Q2:SF6-gas heeft uitstekende isolerende eigenschappen en een hoog breekvermogen, waardoor het effectief is voor het voorkomen van elektrische vonken en het handhaven van de veiligheid in hoogspanningstoepassingen.

A3:Wat zijn de belangrijkste voordelen van SF6-gasstroomonderbrekers?
Q3:De belangrijkste voordelen zijn onder meer een sterk breekvermogen, een lange elektrische levensduur, hoge isolatieniveaus en goede afdichtingsprestaties, wat leidt tot minder onderhoudsbehoeften.

A4:Wat is de typische gebruiksomgeving voor SF6-gasstroomonderbrekers?

Q4:Ze zijn ontworpen om onder verschillende omstandigheden te werken, waaronder grote temperatuurbereiken, hoge luchtvochtigheid en grote hoogten, maar vereisen goede ventilatie en goede afdichting.
