SF6 GAS Geïsoleerde ring Hoofdeenheid

SF6 Gas geïsoleerde ring Hoofdeenheid: SF6 -gas wordt gebruikt als boogdovende en isolatiemedium; De schakelkast is een volledig afgesloten, volledig geïsoleerde structuur; De busbalk, schakelaar en levende onderdelen zijn volledig ingesloten in een roestvrijstalen behuizing. De holte is gevuld met SF6 -gas en het beschermingsniveau bereikt IP67; De gehele schakelaar wordt volledig niet beïnvloed door externe omgevingscondities, en de normale werking van de schakelaar kan zelfs in extreme gevallen worden gewaarborgd (zoals wateronderdompeling op korte termijn), en het product is vrij van onderhoud voor het leven. De schakelkast heeft een compleet "vijf-proof" in elkaar grijpende apparaat, dat het personeels- en apparatuurstoringen veroorzaakt door onjuiste menselijke werking volledig elimineert. Alle schakelkasten hebben betrouwbare en veilige drukverlichtingskanalen, die de persoonlijke veiligheid van operators kunnen waarborgen, zelfs in extreme gevallen. De schakelkast is verdeeld in twee typen: combinatie van vaste eenheid en combinatie van uitbreidbare eenheid. De schakelkast komt meestal binnen en gaat van de voorkant uit en kan ook de uitlaat of zijuitbreiding realiseren volgens verschillende installatieposities; De kast is klein van grootte en gemakkelijk te installeren, wat geschikt kan zijn voor gebruik op plaatsen met kleine ruimte en een harde omgeving; De schakelkast kan worden uitgerust met elektrische, afstandsbediening en bewakingsapparatuur volgens de verschillende behoeften van gebruikers.

GB/T3804 3.6KV ~ 40,5KV Hoogspanning AC Load Switch

GB/T1984 Hoogspanning AC -stroomonderbreker

GB/T16926 Hoogspanning AC Laadschakelaar Combinatie van combinatie-apparaat

GB/T1985 Hoogspanning AC -disconnector en aardingschakelaar

GB/T3906 3.6KV ~ 40,5KV AC-metaal-afgesloten schakelapparatuur en besturingsapparatuur

GB/T11022 Gemeenschappelijke technische vereisten voor hoogspanningsschakelaar- en besturingsapparatuurstandaarden

GB/T4208 Beschermingscijfer (IP -code)

DL/T404 3.6KV ~ 40.5KV AC-metaal-afgesloten schakelapparatuur en besturingsapparatuur

GB/T311.1 Isolatiecoördinatie Deel 1: Definitie, principes en planning

12KV ring netwerkkast (doos) gestandaardiseerd ontwerp en aanpassingsplan (2022 versie)

Belangrijkste technische parameters

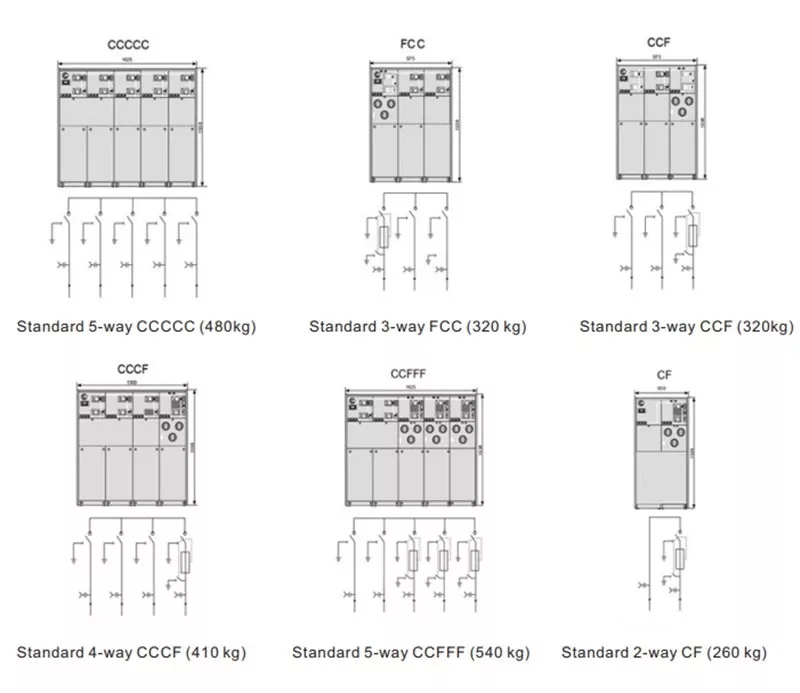

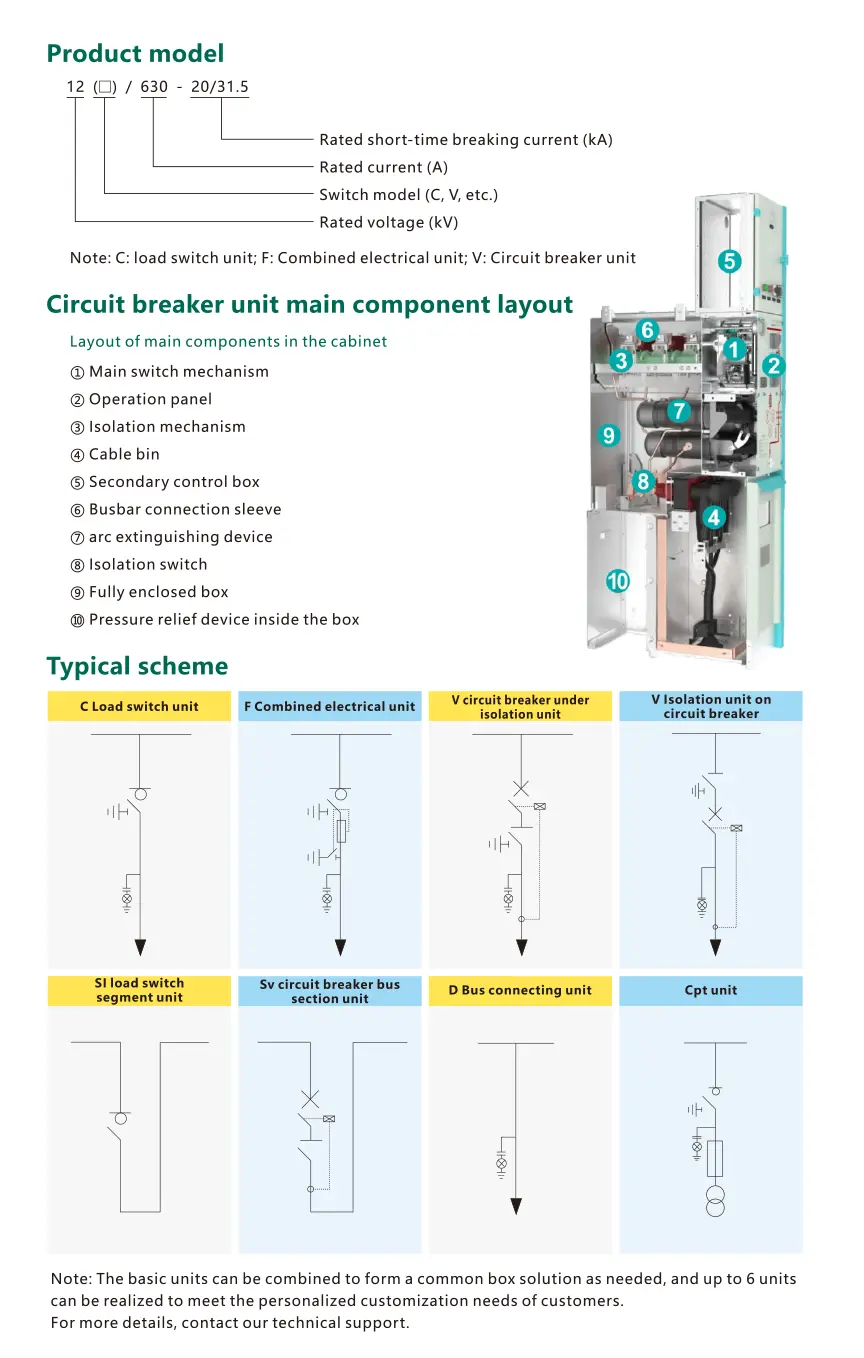

Structuur en montagedimensies

Werkomgeving:

Timetric Electricf6 Gas geïsoleerde ring Hoofdeenheid Gebruiksomgeving ：

1. Ambient Temperatuur: -40ºC ~+45ºC;

2. Relatieve vochtigheid: dagelijks gemiddelde niet meer dan 95%, maandelijkse gemiddelde niet meer dan 90%;

3.Altitude: niet meer dan 4000m;

4. De installatieplaats moet vrij zijn van brand, explosief gevaar, ernstige vervuiling, chemische corrosie of ernstige trillingen.

Voordelen en functies van Switchgear

Timetric Electricf6 Gas geïsoleerde ring Hoofdeenheid omvat de volgende aspecten:

1. Veilig en betrouwbaar: de opblaasbare kast maakt gebruik van hoogwaardig SF6-gas, dat een sterke negatieve lading en uitstekende isolatieprestaties heeft. In een uniform elektrisch veld is de isolatiesterkte ongeveer 2 tot 3 keer die van lucht en is het niet-giftig en geurloos. Het is ook niet-ontvluchtbaar, heeft uitstekende boogprestaties en koelprestaties, zodat de laadschakelaar de boog snel en betrouwbaar kan doven na het afsnijden van de stroom.

2. Klein formaat. Het gebruik van SF6 -gas met uitstekende isolatieprestaties maakt de opblaasbare kast kleiner, lichter en compacter op het uitgangspunt van prestaties, veiligheid en betrouwbaarheid, wat de ruimte voor gebruikers aanzienlijk bespaart.

3. Geavanceerd en flexibel. De opblaasbare kabinet hanteert internationaal geavanceerde ontwerpconcepten en productietestmethoden, waardoor de hele reeks producten eenvoudig in structuur, flexibel in werking is en betrouwbaar is in vergrendeling. Bovendien maakt het gebruik van geavanceerde detectietechnologie en de nieuwste microcomputer -beschermingsapparaten. Er kan verschillende technische oplossingen worden verstrekt om aan verschillende gebruikersbehoeften te voldoen.

4. Volledig modulair ontwerp, volledig ingesloten structuur en uitgebreide uitbreiding. De opblaasbare kast is een nieuwe generatie compacte modulaire schakelaars. De gasdoos is gelast van hoogwaardige 3 mm roestvrijstalen platen en alle hoogspanningslevende onderdelen (zoals vacuümschakelaars, belastingsschakelaars en bussen) worden verzegeld in een doos gevuld met SF6-gas. De hele reeks producten heeft een modulaire structuur, zoals eenheidstype en universeel boxtype. Elke module heeft zijn eigen functie en een afzonderlijke metalen schaal, die naar believen kan worden uitgebreid.

5. Aanpassingsvermogen voor alle weersomstandigheden. De met gas gevulde kabinet neemt een gesloten structuur aan en het primaire geleidende systeem is volledig onafhankelijk van de werkomgeving met SF6 als het medium, en wordt niet beïnvloed door de externe omgeving (zoals: condensatie, vervuiling, zoutspray, kleine dieren en chemicaliën, enz.). Het is echt onderhoudsvrij, geschikt voor verschillende harde plaatsen en heeft een sterk anti-immersie. De luchtkast en de zekeringkast hebben het beschermingsniveau van IP67 bereikt. Bied onze gebruikers een betrouwbaar voedingssysteem en economische werking en onderhoudskosten.

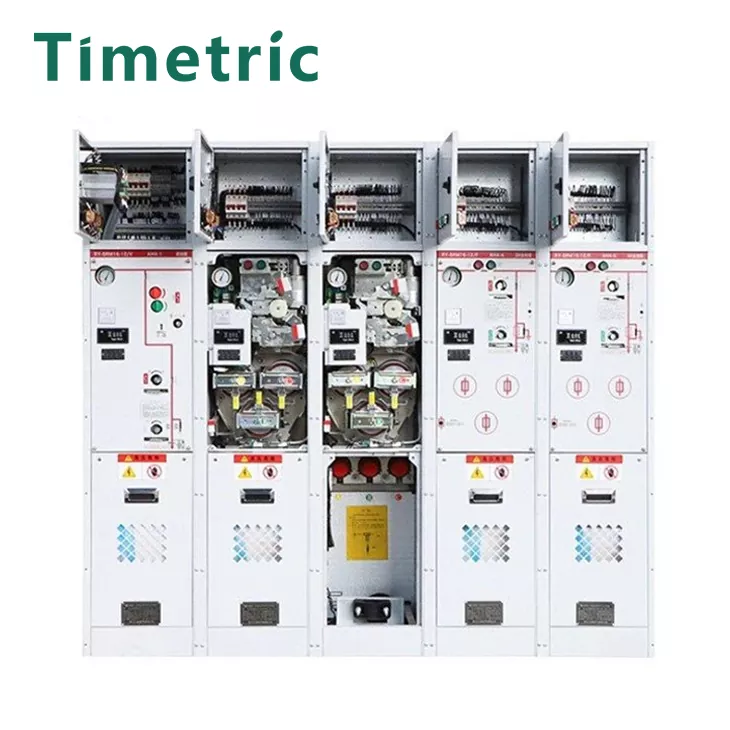

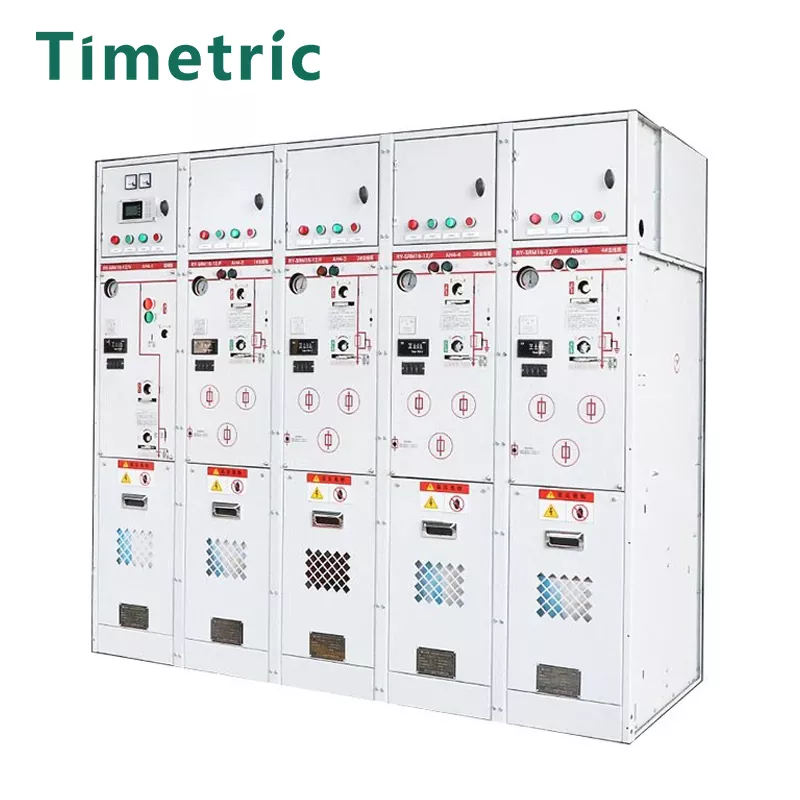

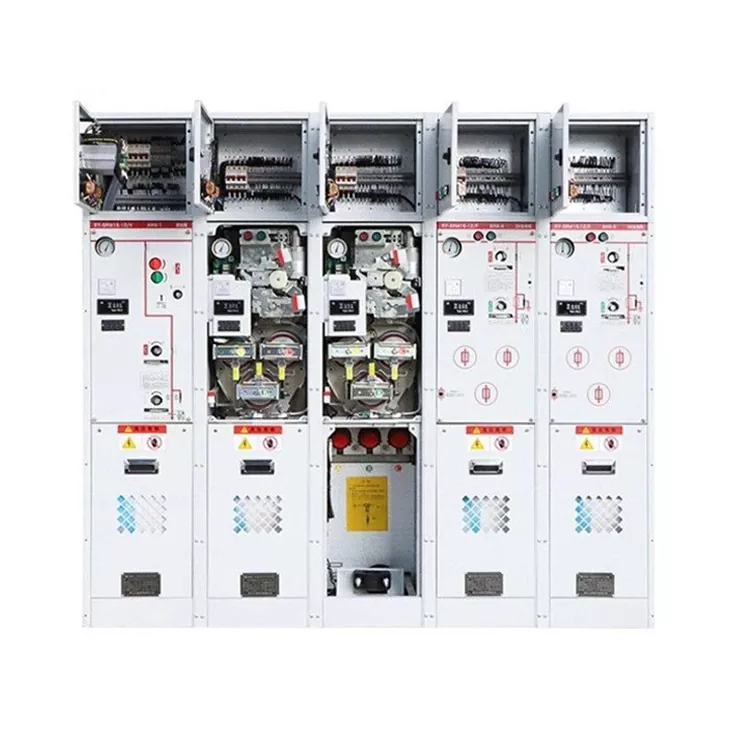

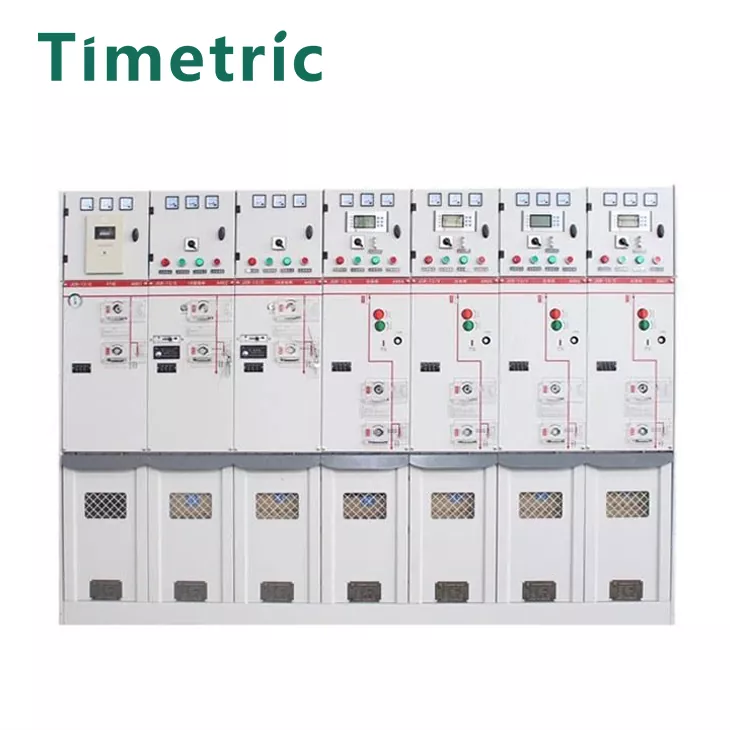

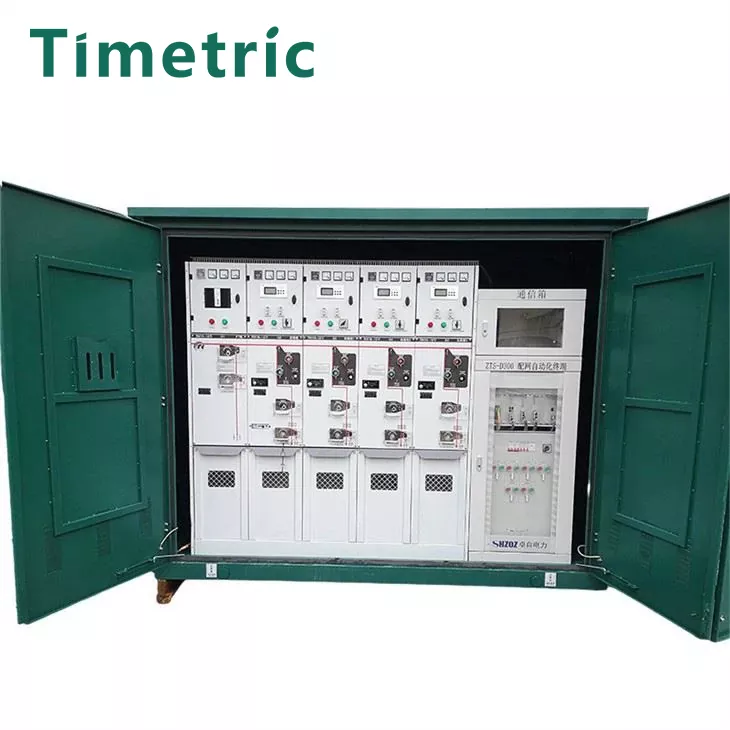

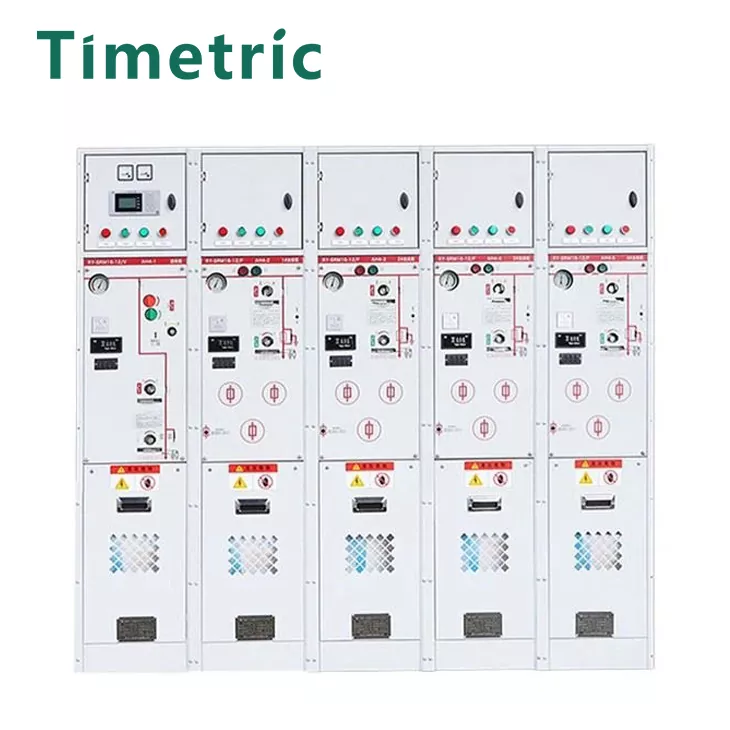

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. DeNormaal citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
