XGN -12 (Z) T630-20 Series 10KV grensstroomonderbreker Switchgear

1. Timetrische XGN -12 (Z) T630-20 Series 10KV Boundary Cirwar Breaker Switchgear II en III Ring Hoofdeenheid is een nieuwe generatie ringhoofdeenheid met zwavelhexafluoride -laadschakelaar als hoofdschakelaar. Het hanteert luchtisolatie, compacte en eenvoudige structuur, flexibele werking, eenvoudige installatie en heeft meerdere vergrendelingsfuncties. Het kan veel worden gebruikt in het distributienetwerkautomatiseringssysteem met elektrisch mechanisme, PT, CT, UPS, RTU, enz. Met moderne sensortechnologie en beschermingsrelais kan het volledig voldoen aan de veranderende behoeften van de markt met zijn geavanceerde technische prestaties en lichte en flexibele assemblageschema.

Timetrische elektrische XGN -12 (z) / T630-20 -serie 10KV grensstroomonderbreker Switchgear, Basic Switch -eenheden omvatten de laadschakelaarkast, combinatie elektrische kast, stroomonderbrekerkast. De laadschakelaarkast is uitgerust met gecombineerde laadschakelaar met drie standen; Combinatie elektrische kast is uitgerust met laadschakelaarcombinatie Combinatie elektrische kast; stroomonderbrekerkast is uitgerust met speciale XGN-12/T630-20 vacuümstroomonderbreker en disconnector met drie posities; Multifunctionele eenheidskast is een combinatie van de bovenstaande functionele eenheden.

Timetrische elektrische XGN -12 (z) / T630-20 -serie 10KV grensstroomonderbreker Switchgear bestaat uit functionele compartimenten zoals inflatie -eenheid, mechanisme kamer, kabelruimte, drukverlichtingskanaalruimte, instrumentenruimte, enz., Waaronder de inflatie -eenheid de kerncomponent is.

De laadschakelaar met drie standen heeft drie posities: "Sluiten", "Opening" en "Aarding". De drie posities zijn met elkaar verbonden. Volgens de functie kan het worden ontleed in de laadschakelaar en de aardingsschakelaar, waarbij een roterende as wordt gedeeld. Een laadschakelaar met drie standen is uitgerust met een bedieningsmechanisme met drie standen. De functie van de laadschakelaar kan worden bediend door elektrische of handmatige opslag van de lente -energie en de veer kan worden geopend en snel worden gesloten na het passeren van het midden; De functie van de aardingsschakelaar wordt handmatig bediend en de veer kan snel worden geopend en gesloten na het passeren van het midden.

Het hoofdcircuit van de Timetric Electric XGN -12 (Z) / T630-20 Series 10KV grensstroomonderbreker Switchgear (elke schakelaar, interne verbindingsbar, de buitenkant van de zekeringbuis, enz.) Is ingesloten in een afgesloten doos gevuld met SF6 -gas.

Wanneer een interne boogfout optreedt als gevolg van abnormale werkomstandigheden of verkeerde werking, wordt het gegenereerde hogedrukgas ontladen door het kanaal gevormd door de vernietiging van de barstende schijf.

De kasten vormen een effectieve primaire verbinding via de moederkoppeling, die volledig geïsoleerd en volledig afgesloten is.

De inlaat- en uitlaatlijnen, PT en bliksemafstand vormen een effectieve verbinding door kabelaccessoires, die volledig geïsoleerd en volledig afgesloten zijn.

De CT neemt het kabelkerntype aan om volledige isolatie en volledige afdichting te garanderen.

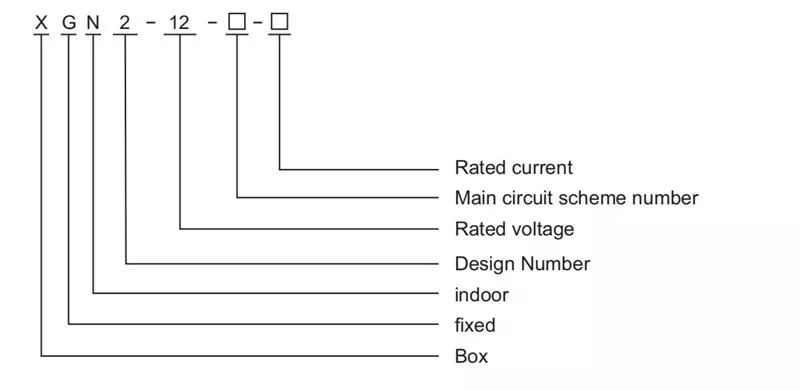

Modelbeschrijving

Belangrijkste technische parameters

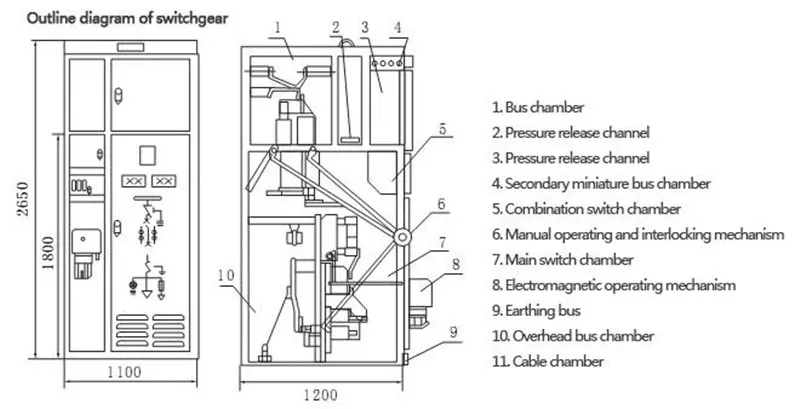

Structuur en montagedimensies

Werkomgeving:

Timetric ElectricXGN -12 (Z) / T630-20 Series 10KV Boundary Cirwar Breakschakelaar Switchegear Gebruiksomgeving:

◆ Omgevingsluchttemperatuur: bovengrens + 40 ℃, ondergrens -40 ℃

◆ Vochtigheid: dagelijkse gemiddelde relatieve vochtigheid is niet meer dan 95%; Maandelijks gemiddelde is niet meer dan 90%.

◆ Waterdampdruk: het dagelijkse gemiddelde is niet meer dan 2,2 kPa; Maandelijks gemiddelde is niet meer dan 1,8 kPa;

◆ Hoogte is niet meer dan 2000m.

◆ De omringende lucht is niet duidelijk vervuild door stof, rook, corrosieve en brandbare gassen, stoom of zoutmist.

◆ De amplitude van elektromagnetische interferentie geïnduceerd in het secundaire systeem is niet groter dan 1,6 kV.6. Er is geen brand, explosie, ernstige vervuiling, chemische corrosie en ernstige trillingen.

7. Speciale arbeidsomstandigheden, bij gebruik onder de normale omgevingscondities die de gespecificeerde voorwaarden overschrijden, worden door de gebruiker en de fabrikant onderhandeld.

Voordelen en functies van Switchgear

Timetrische elektrische timetrisch elektrischxgn -12 (z) / T630-20 -serie 10kV grensstroomonderbreker Switchgearinclude de volgende aspecten:

1. Modulair ontwerp, gemakkelijk uit te breiden.

2. Roestvrijstalen laserslassen afgesloten gaskamer.

3. Plug-in vaste geïsoleerde buskoppeling wordt gebruikt tussen kasten en SF6-gasbewerking is niet betrokken wanneer de schakelkast wordt uitgebreid.

4. Binnenkegel- of buitenkegelkabelplug-in, eenvoudige en snelle installatie.

5. Alle elektroden in de gasvulling zijn boogelektroden.

6. Gasdichtheidsrelais Online monitoring.

7. Het heeft een betrouwbaar drukvergrendingsapparaat en releasekanaal.

8. Combinatiekast voor een enkele kast of een gewone doos -eenheid kan worden verstrekt.

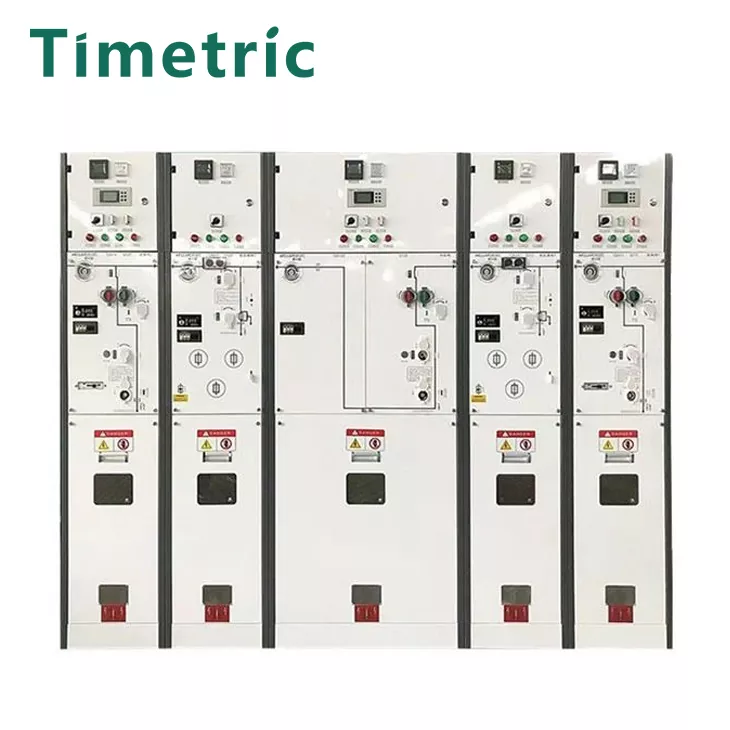

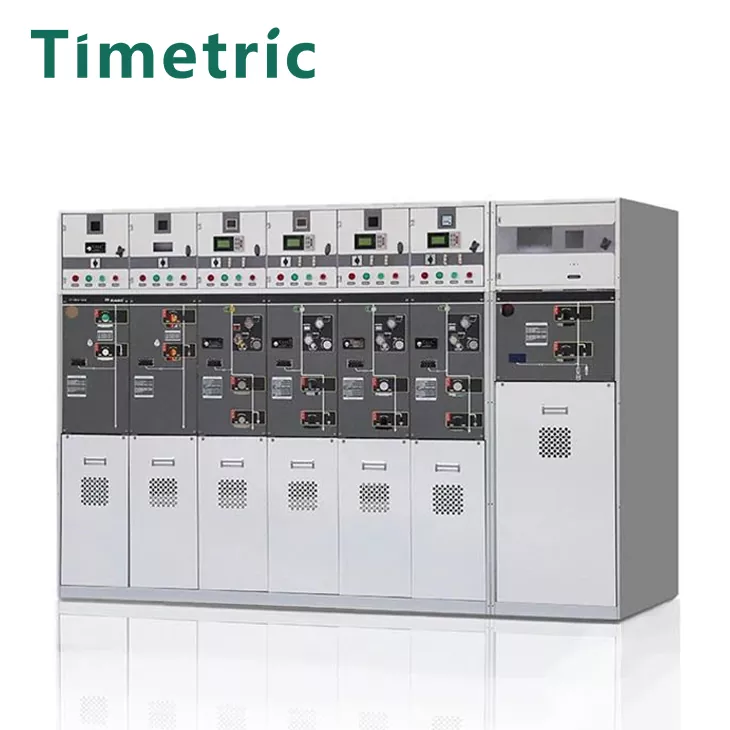

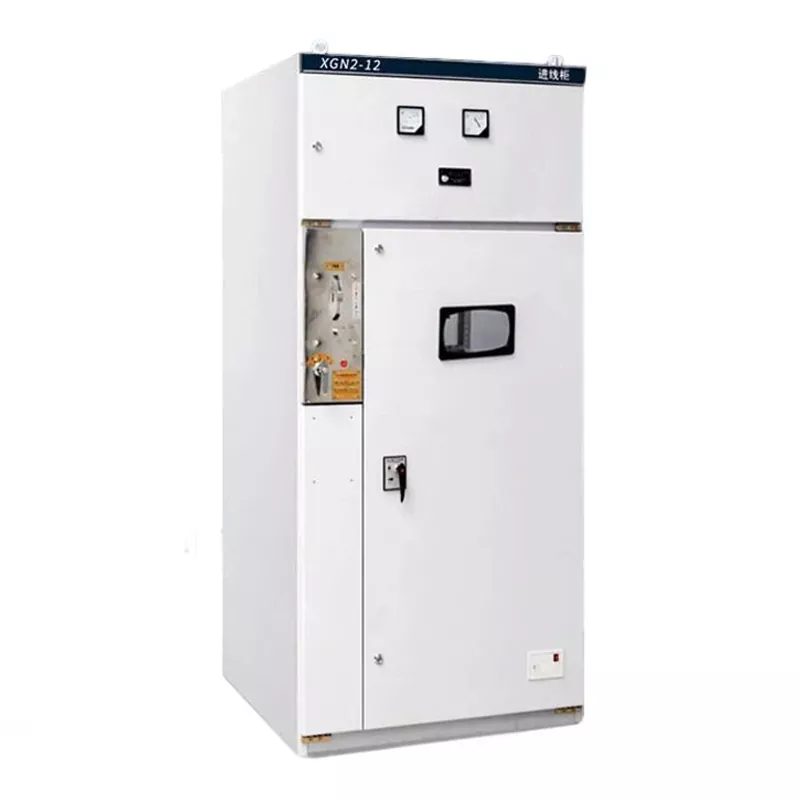

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
