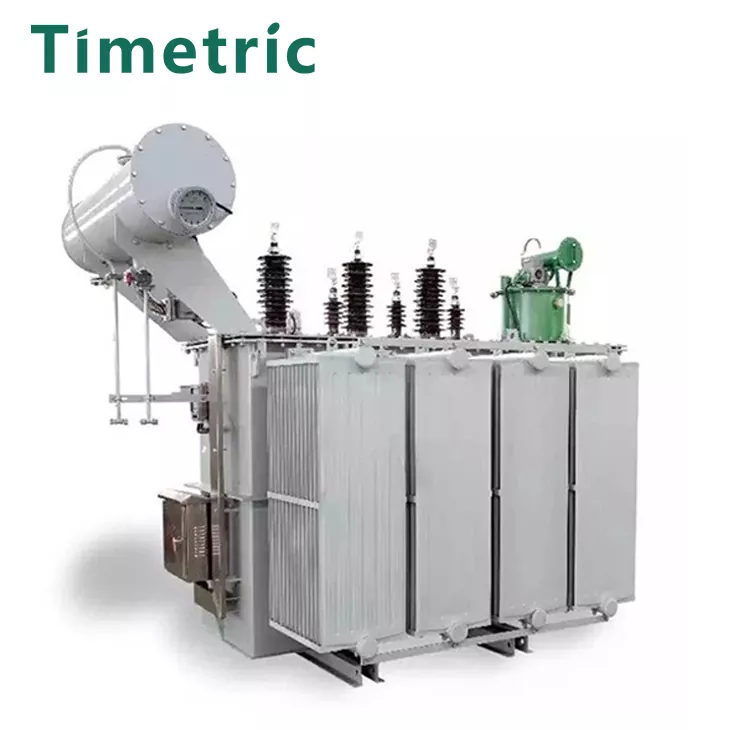

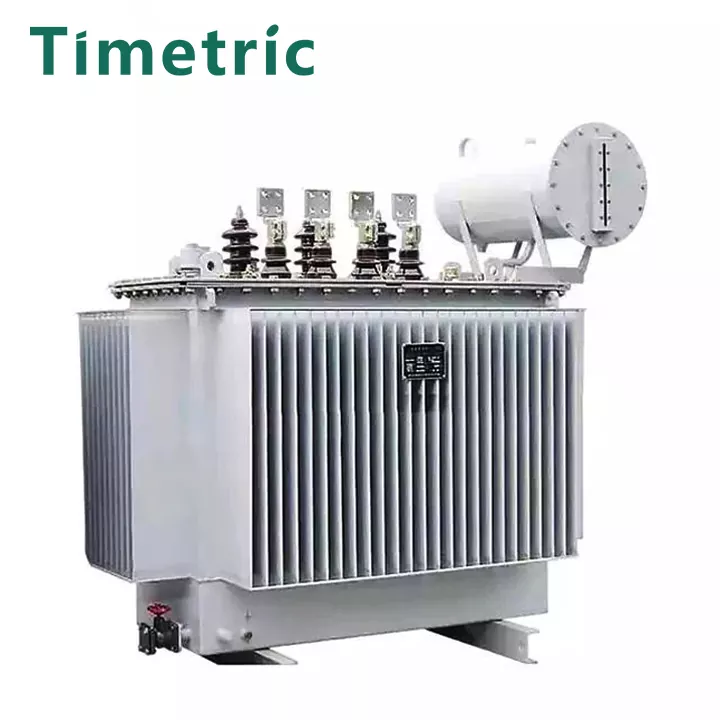

Hoogspanningsvermogenstransformator

De hoogspanningsvermogenstransformator geproduceerd door Timetric Electric is een apparaat dat wordt gebruikt om een ​​bepaalde waarde van AC -spanning (stroom) om te zetten in een andere of verschillende spanningswaarden (stroom) met dezelfde frequentie. Wanneer AC door de primaire wikkeling wordt geleid, wordt een afwisselend magnetische flux gegenereerd. De afwisselende magnetische flux induceert een AC -elektromotorische kracht in de secundaire wikkeling door de magnetische geleiding van de ijzeren kern. Het niveau van de secundaire geïnduceerde elektromotorische kracht is gerelateerd aan het aantal beurten van de primaire en secundaire wikkelingen, dat wil zeggen dat de spanning evenredig is met het aantal beurten. De hoofdfunctie is het verzenden van elektrische energie, dus de nominale capaciteit is de belangrijkste parameter. De nominale capaciteit is een conventionele waarde die vermogen vertegenwoordigt. Het is een karakterisering van de grootte van de overgedragen elektrische energie, uitgedrukt in KVA of MVA. Wanneer de nominale spanning op de transformator wordt toegepast, wordt deze gebruikt om de nominale stroom te bepalen die de temperatuurstijgingslimiet niet overschrijdt onder gespecificeerde omstandigheden. De meer energiebesparende krachttransformator is de amorfe legeringskernverdelingstransformator, waarvan het grootste voordeel is dat de verlieswaarde zonder belasting extreem laag is. Of de verlieswaarde zonder lading kan worden gegarandeerd, is het kernprobleem dat in het gehele ontwerpproces moet worden overwogen. Bij het regelen van de productstructuur, naast het overwegen van de amorfe legeringskern zelf, moeten de karakteristieke parameters van de amorfe legering ook nauwkeurig en redelijk geselecteerd worden tijdens de berekening.

Belangrijkste technische parameters

Werkomgeving:

Timetrische elektrische hoogspanningsvermogenstransformator Gebruiksomgeving:

‌1. Temperatuurvereisten‌: de bedrijfstemperatuur van de hoogspanningstransformator heeft een directe invloed op de prestaties. Over het algemeen moet de omgevingstemperatuur van de transformator tussen -30 ° C en 40 ° C zijn. Het overschrijden van dit bereik heeft invloed op de normale werking van de transformator, vooral in koude of hete omgevingen, het isolatiemateriaal en het koelsysteem van de transformator kunnen worden beïnvloed, wat resulteert in schade aan apparatuur of onstabiele werking‌. Bovendien moet ook de temperatuurlimiet van de transformator van het droge type worden opgemerkt. De maximaal toegestane temperatuur van de transformator met behulp van F-Klasse isolatiemateriaal is 155 ° C en de maximaal toegestane temperatuur van de transformator met behulp van H-klasse isolatiemateriaal is 180 ° C.

2. Vochtigheidsvereisten‌: de omgevingsleven van de transformator is ook een belangrijke factor. Een omgeving met een hoge luchtvochtigheid kan gemakkelijk vocht op het oppervlak en de interne isolatiematerialen van de apparatuur veroorzaken, waardoor de isolatieprestaties worden verminderd en het faalpercentage van de apparatuur wordt verhoogd. Daarom moet de omgevingsvochtigheid van de transformator in het algemeen onder 85%worden geregeld.

3. Hoogte -eisen‌: de hoogte heeft ook invloed op de werking van de transformator. Over het algemeen, wanneer de hoogte hoger is dan 1.000 meter, zullen de isolatieprestaties afnemen als gevolg van de afname van de luchtdruk en moeten het ontwerp en de materiaalselectie van de transformator dienovereenkomstig worden aangepast om de normale werking te waarborgen‌. 4. Vereisten voor luchtkwaliteit: de omgevingsluchtkwaliteit van de transformator moet ook goed zijn om erosie en vervuiling van de apparatuur te voorkomen door schadelijke gassen, stof, enz. Vooral in industriële gebieden of plaatsen met ernstige vervuiling, overeenkomstige beschermende maatregelen moeten worden genomen om de stabiele werking van de transformator te waarborgen.

5. Andere omgevingsfactoren: de transformator moet worden geïnstalleerd op een locatie zonder duidelijk schudden of impactvibratie, en er mag geen gas en stof in het medium zijn dat voldoende is om het metaal te corroderen en de isolatie te beschadigen. Bovendien moet de transformator ook worden uitgerust met bliksembeveiliging, brandbeveiliging, anti-diefstal en andere beschermende maatregelen om de apparatuur te beschermen en de impact van externe factoren te verminderen.

Functies en voordelen van transformatoren

Power Transformers zijn de belangrijkste apparatuur voor stroomoverdracht en distributie in stroomsystemen. Vermogentransformatoren verminderen voornamelijk de hoge spanning van het vermogensnet tot een spanning van 6000 volt (V) of 380 volt (V) die direct kunnen worden gebruikt om stroom aan elektrische apparatuur te leveren.

Als een overbelasting of kortsluiting plaatsvindt in de transformator, zal het isolatiemateriaal of isolerende olie uiteenvallen, uitzetten en zelfs gasificeren als gevolg van hoge temperatuur of elektrische vonken, waardoor de interne druk van de transformator sterk toeneemt, waardoor de transformatorschelp kan exploderen, een grote hoeveelheid isolerende olie die spuit en verbrandt en de olie verder zal toenemen.

Tijdens de werking moet aandacht worden besteed aan brand- en explosieverseer:

(1) Overbelasting niet overbelasting: langdurige overbelastingsbewerking zorgt ervoor dat de spoel opwarmt, de isolatie geleidelijk ouder wordt en een kortsluiting veroorzaakt.

(2) Controleer regelmatig de kwaliteit van de isolerende olie: de oliekwaliteit moet regelmatig worden getest en er moet niet -gekwalificeerde olie op tijd worden vervangen, of andere maatregelen moeten worden genomen.

(3) voorkomen dat de kernisolatie van de transformator veroudering en schade. Langdurige verwarming van de kern veroorzaakt isolatie veroudering.

(4) Voorkom dat de isolatie wordt beschadigd door onzorgvuldig onderhoud. Als krassen of schade worden gevonden, moeten ze op tijd worden afgehandeld.

(5) Zorg ervoor dat de draden in goed contact zijn. Slecht contact zal lokaal oververhitting veroorzaken.

(6) Voorkom bliksemaanvallen, omdat de transformator kan opbranden als gevolg van isolatiebrilling.

(7) Bescherming van de kortsluiting: als een kortsluiting optreedt in de transformatorspoel of -belasting, kan de transformator opbranden als het beveiligingssysteem faalt of de beveiligingsinstelling te groot is. Daarom moet betrouwbare kortsluitbeveiliging worden geïnstalleerd.

(8) Goede aardbeveiliging.

(9) Ventilatie en koeling: als de transformatorspoeldraad klasse A isolatie is, is de isolatie voornamelijk papier en katoengaren. De levensduur van de isolatie zal met ongeveer de helft worden verminderd voor elke toename van de temperatuur van 8 ° C. De transformator werkt op een normale temperatuur onder 90 ° C en heeft een levensduur van ongeveer 20 jaar. Als de temperatuur stijgt tot 105 ° C, is de levensduur 7 jaar. Wanneer de transformator in bedrijf is, moeten goede ventilatie en koeling worden gehandhaafd.

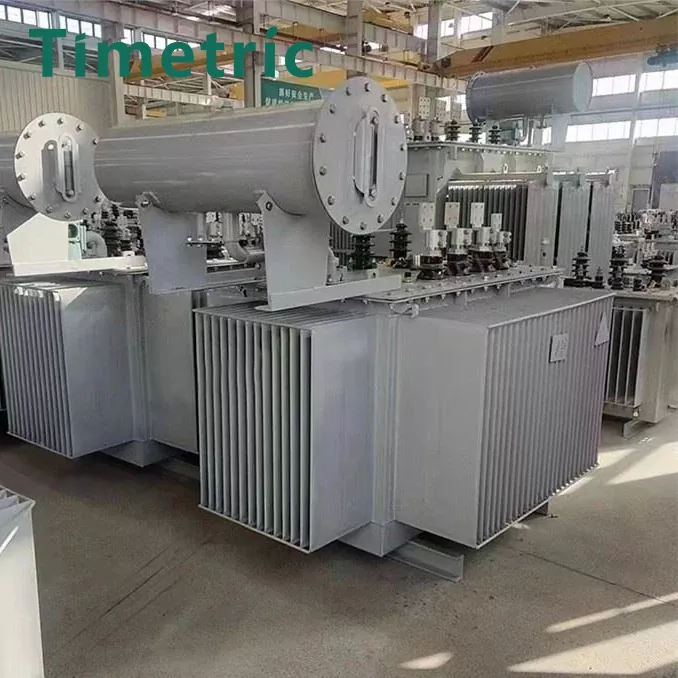

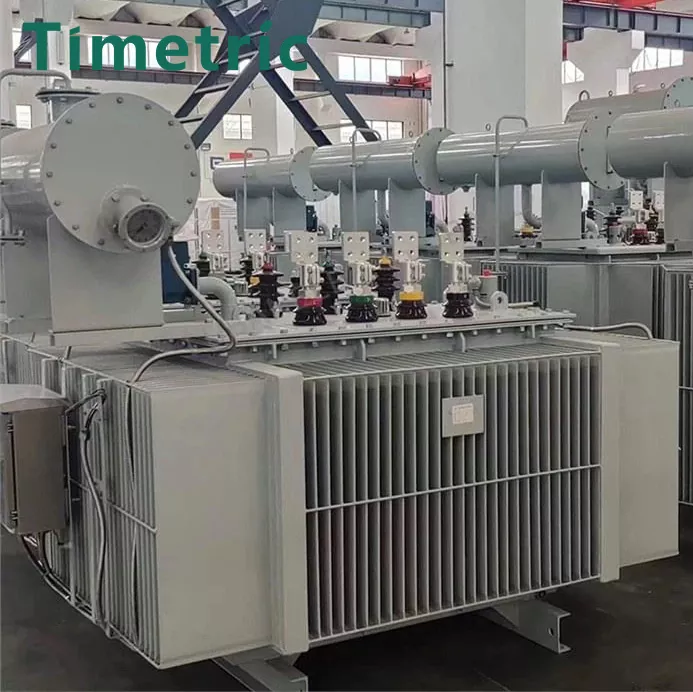

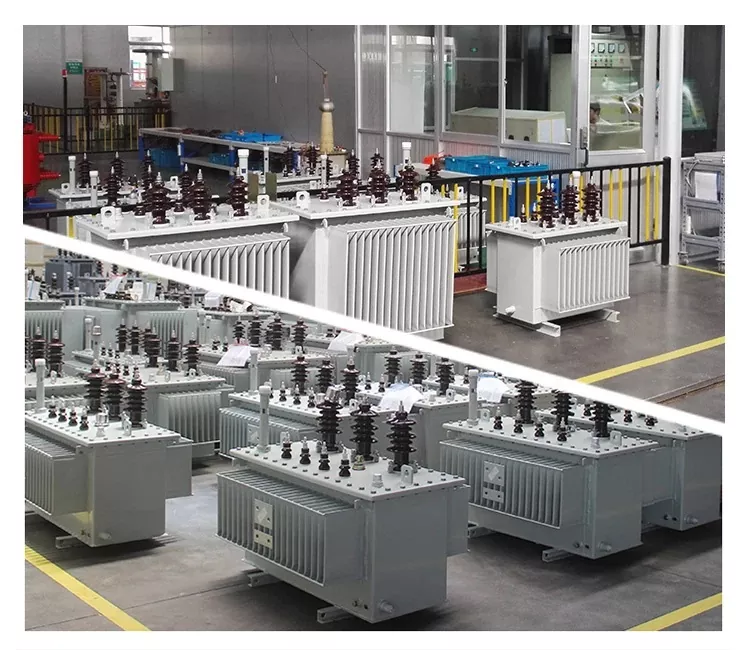

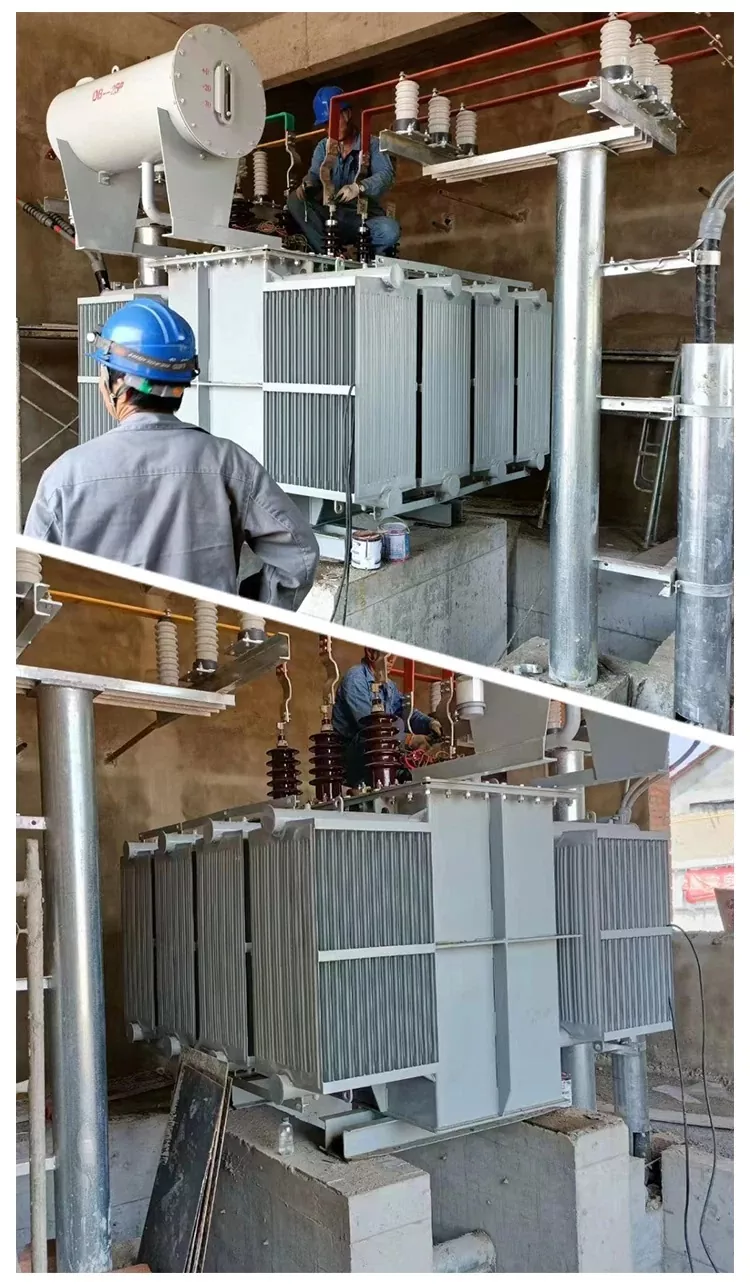

Product echt schot

FAQ

Kan uw bedrijf de aangepaste spanningsvermogenstransformator op maat bieden?

Natuurlijk, geef alle vereisten van de olie-stimules transformator zoveel mogelijk, zoals: spanning, capaciteit, spanningsverhouding, frequentie, producttoepassingsbereik, koelmethode, enz.

Wat is uw snelste levertijd?

Onder normale omstandigheden accepteren we vragen van klanten, communiceren en bevestigen we de specifieke parameters van de olie-onderdrukte transformator, en de werkelijke productietijd wordt bepaald volgens de aankoophoeveelheid.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
