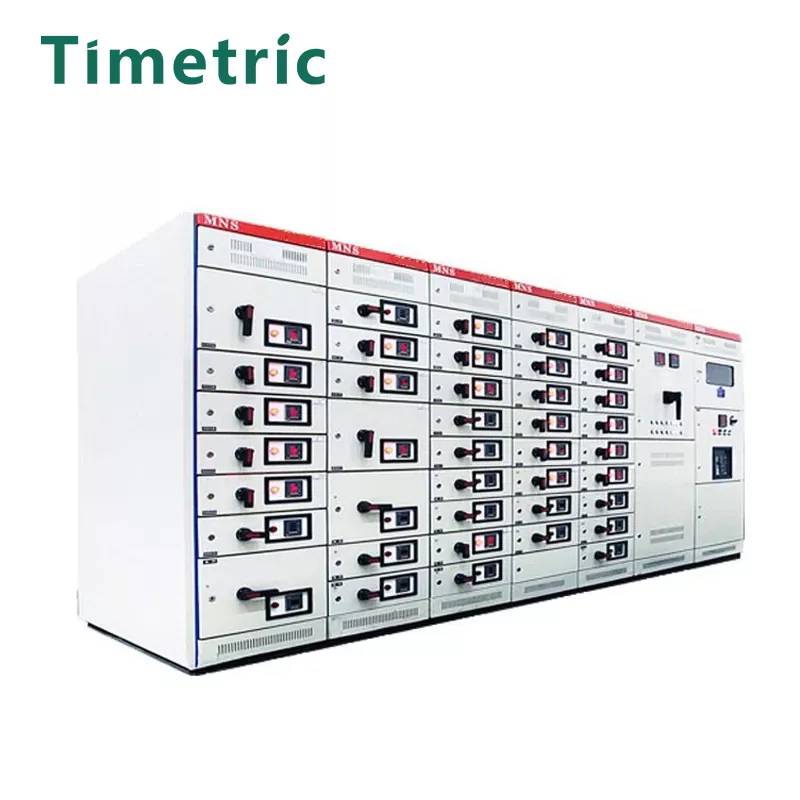

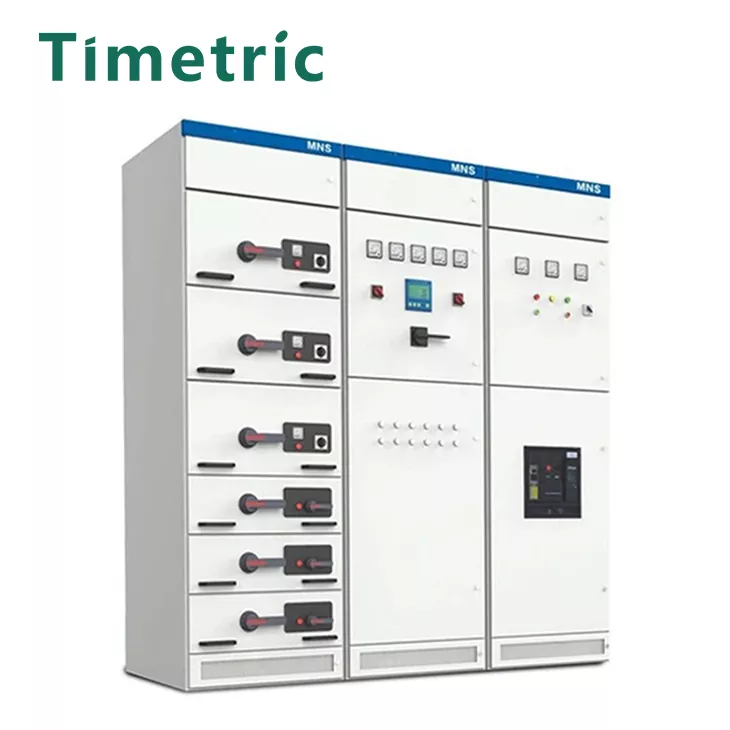

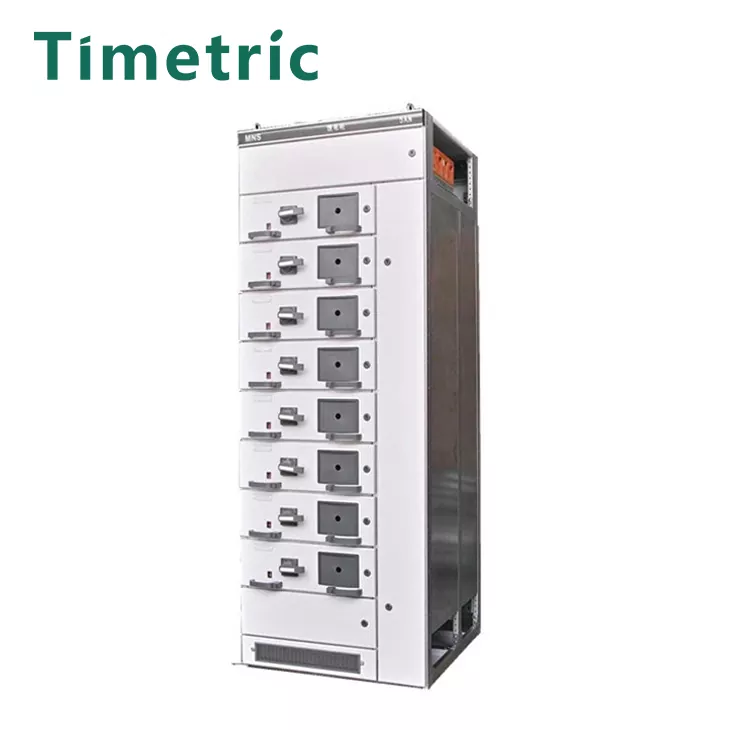

MSN -type laagspanningslade type schakelkast

Timetrische elektrische MSN -type laagspanningslaadtype Switch Cabinet is ontworpen en vervaardigd volgens de volgende normen.

GB7251.1 Lage spanning Complete Switchgear

ZBK36001 Lage spanning Intrekbare complete schakelaar

GB4720 Laagspanning Elektrische apparaten en elektrische bedieningsapparatuur

GB9466 Basistestmethoden voor lage spanning Complete Switchgear

GB9466 Basistestmethoden voor lage spanning Complete Switchgear

GB50150 Electrical Equipment Exchange Test Standard voor elektrische installatie -engineering

GB50168 Constructie- en acceptatiespecificaties voor kabellijnen voor elektrische installatie -engineering

IEC439-1 Volledige apparatuur bestaande uit laagspanningsschakelaars en controle-elektrische apparaten

Alle bovenstaande specificaties en normen zijn geldige versies.

1. Het systeemframe van het MSN-type laagspanningslaadtype Switch Cabinet is een C-vormig frame met 25 mm interval modulaire gaten. De verbinding van de framestructuur wordt geassembleerd met internationaal geavanceerde zelftappende schroeven. Alle frame-onderdelen zijn onderhoudsvrij.

2.De MSN -type laagspanningslaadtype Switch Cabinet is zeer modulair, met een standaardmodule E = 25 mm. Aangezien het frame een 25 mm modulair gatsysteem aanneemt, kan de framestructuur worden geassembleerd in verschillende soorten kasten zonder speciaal gereedschap.

3.De MSN -type laagspanningslaadtype Switch Cabinet is gebaseerd op een complete set kastframes en de verticale en horizontale partities zijn bevestigd met bouten. De hele kast is op een enkele basis bevestigd om een ​​stabiel zelfvoorzienend systeem te vormen dat niet door trillingen wordt beschadigd.

4.De kast kan worden onderverdeeld in: apparaatcompartiment, busbalkcompartiment en kabelcompartiment.

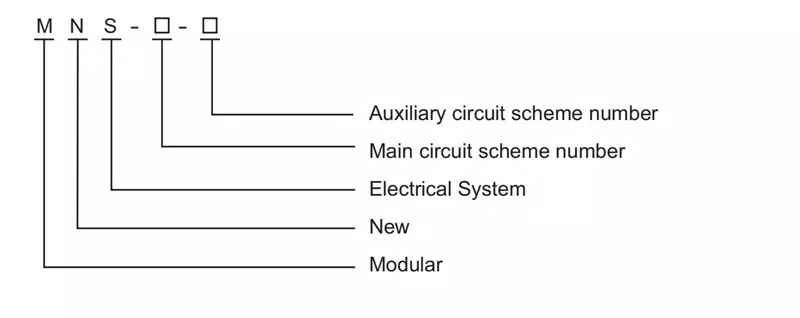

Modelbeschrijving

Belangrijkste technische parameters

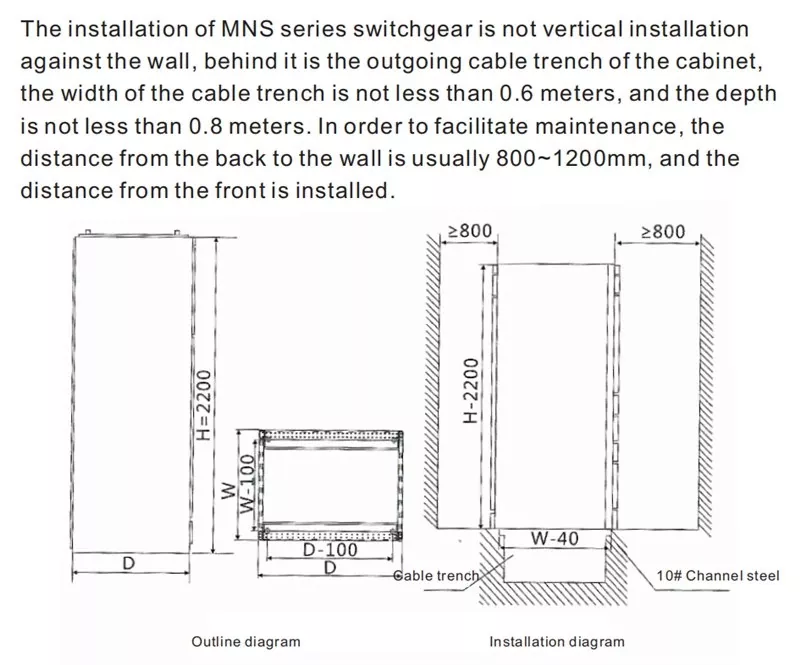

Structuur en montagedimensies

Werkomgeving:

Timetrische elektrische MSN Type Laagspanningslade Type Switch Cabinet Gebruik Omgevingsomstandigheden:

1. Installatielocatie: binnenshuis

2.Altitude: onder 1000m

3. Ambient Temperatuur: -15 ℃ ~+45 ℃

4. Maximale dagelijkse temperatuur: +35 ℃ (24-uurs gemiddelde)

5. Maximale dagelijkse temperatuurverschil: <15k

6. Maximale relatieve vochtigheid: 95% (dagelijks gemiddelde)

7,90% (25 ℃) (maandelijks gemiddelde)

8. Seismische weerstand: tolerantie -intensiteit is niet groter dan 8 graden

9. Luchtvervuilingsniveau: licht vervuild

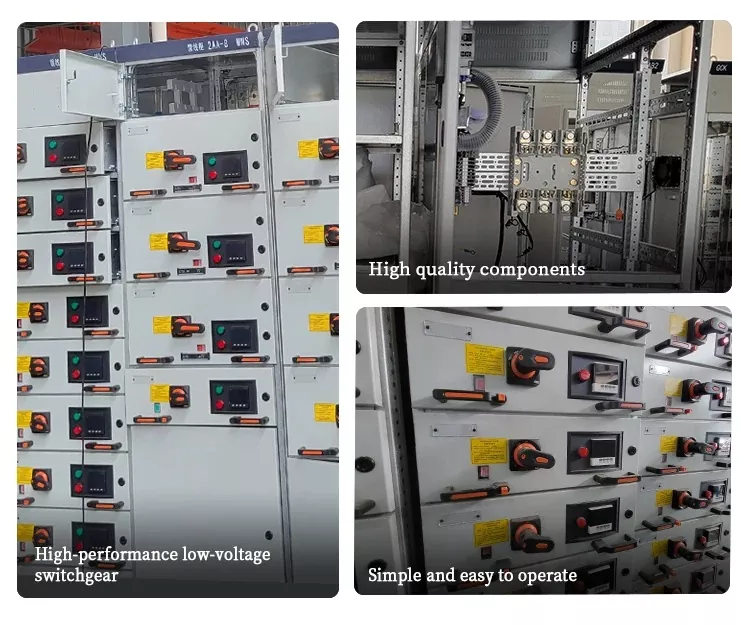

Voordelen en functies van Switchgear

1. Timetrische elektrische MSN -type laagspanningslaadtype Switch Cabinet heeft een compact ontwerp. Het ontwerp van deze lage spanningsschakelaarkast is geschikt voor meer functionele eenheden in een kleinere ruimte.
2. Sterke veelzijdigheid en flexibele montage. Het C-type profiel met een modulus van 25 mm kan voldoen aan de vereisten van verschillende structurele vormen, beschermingsniveaus en gebruiksomgevingen.
3. Standaardmoduleontwerp: het kan bestaan ​​uit standaardeenheden zoals bescherming, bediening, conversie, controle, regelgeving en indicatie. Gebruikers kunnen ervoor kiezen om zich te assembleren volgens hun behoeften. Meer dan 200 montageonderdelen kunnen worden gebruikt om kaststructuren van verschillende schema's te assembleren en vaste partities of ladeeenheden te vormen.
4. De kast heeft een hoge veiligheid en een groot aantal hoogwaardig vlamvertragende technische plastic componenten wordt gebruikt om de veiligheidsprestaties effectief te verbeteren.

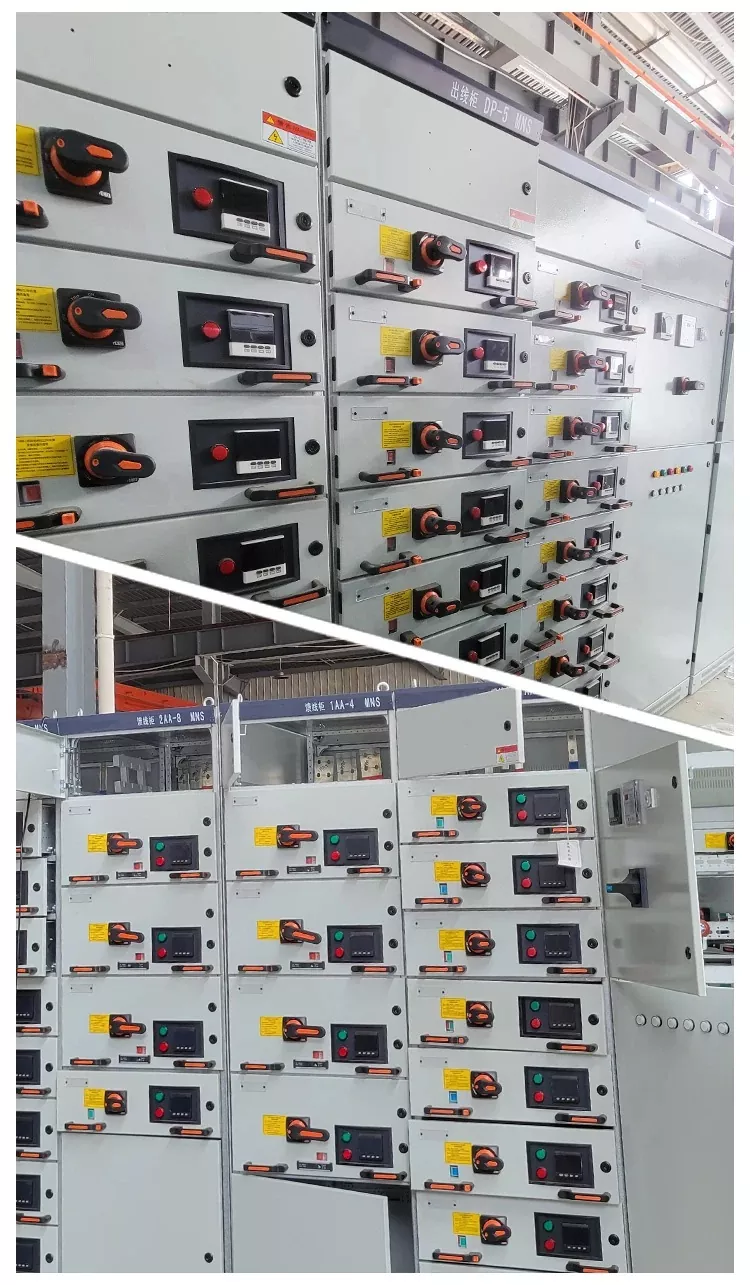

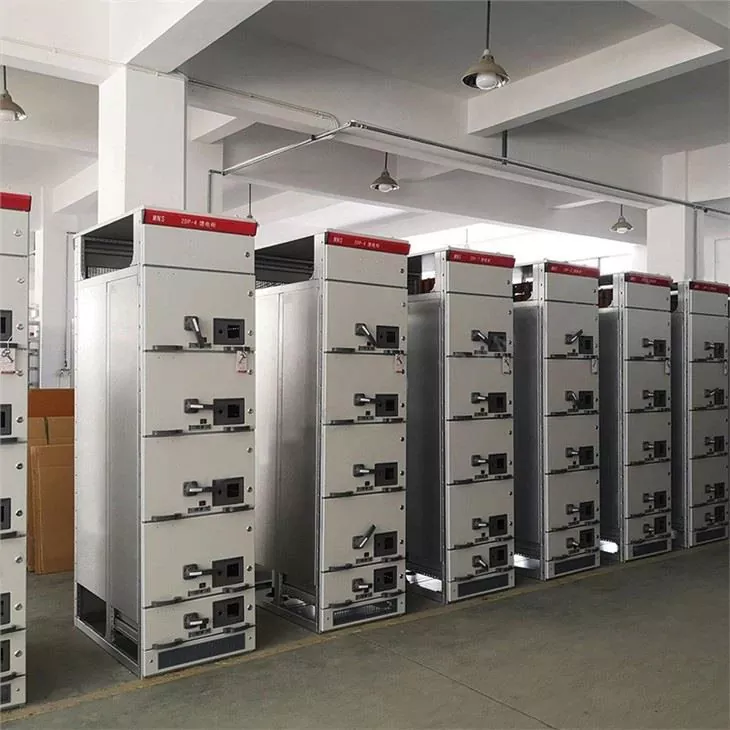

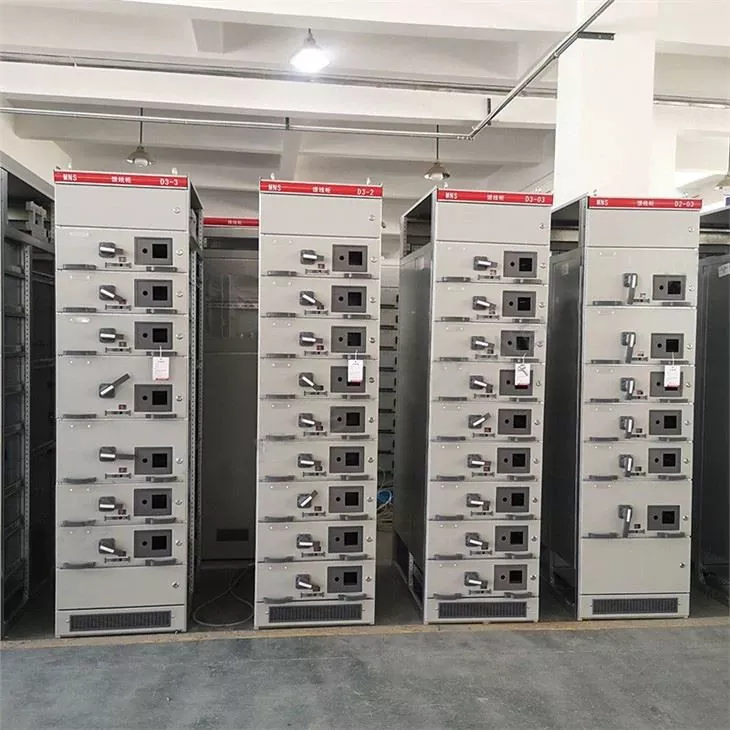

Product echt schot

FAQ

Kan uw bedrijf producten aanpassen volgens mijn vereisten?

Ja, we kunnen producten aanpassen volgens de eisen van de klant. Over het algemeen hoeven klanten alleen te bieden: circuitindeling, spanning, stroom, etc.

Wat is uw snelste levertijd?

Normaal gesproken accepteren we vragen van klanten. Nadat de schakelkabinet Technische parameters zijn aangesloten, duurt het 1-2 dagen om een ​​prijslijst uit te geven en te communiceren met klanten over de productie- en levertijd op basis van de werkelijke situatie.

Hoe is uw after-sales-service?

Wij ondersteunen een garantie van 1 jaar. Het normale citaat omvat geen after-sales service op locatie. Gratis online communicatie en begeleiding zijn beschikbaar.
